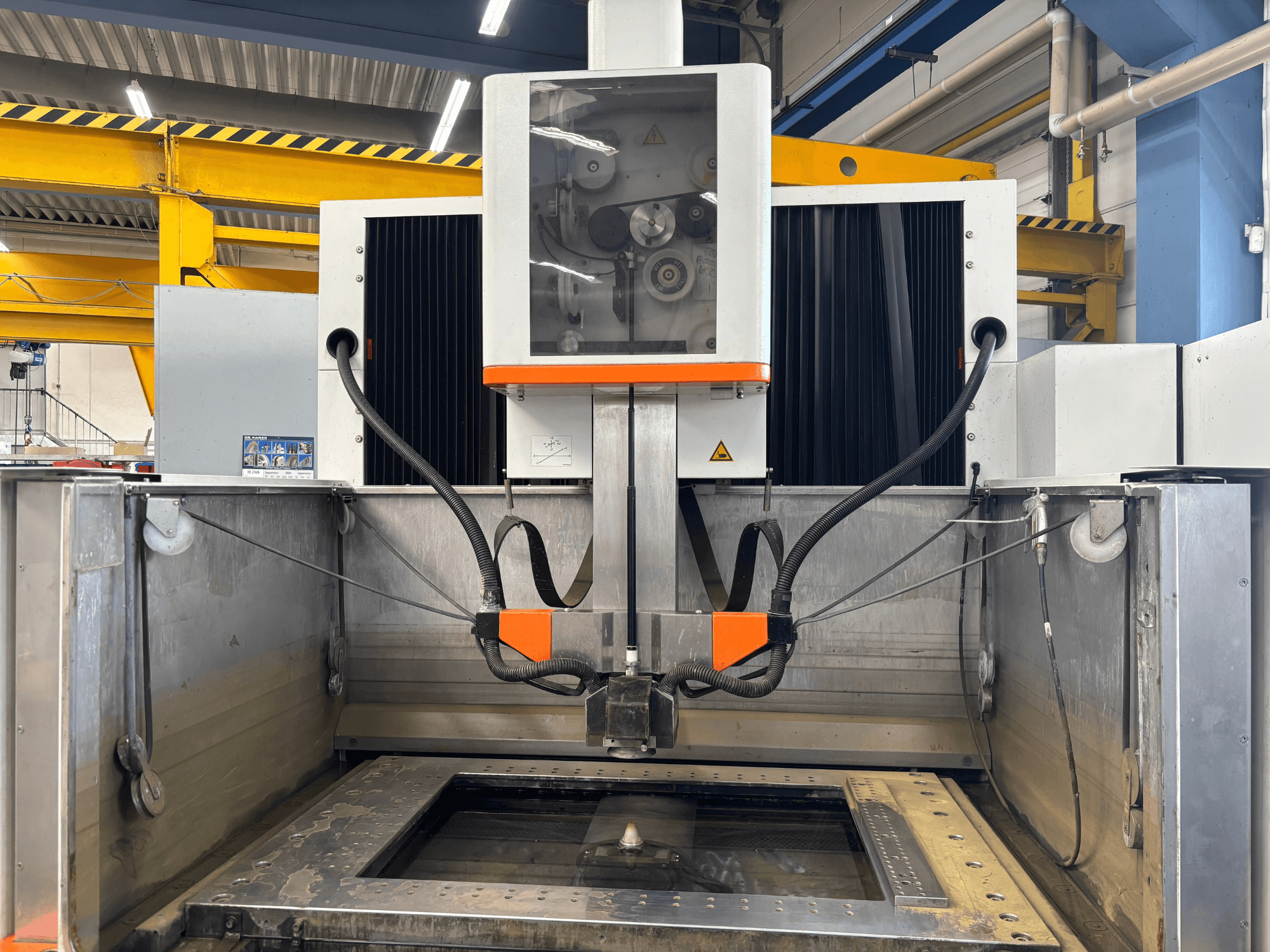

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Kopējie izmēri (garums x platums x augstums): 2670 x 2870 x 2645 mm

- Kopējais svars bez dielektriķa: 6300 kg

- Kopējais svars ar dielektriku: 8040 kg

- Maksimālais trokšņu līmenis: 76 dB

- Bīdāmās durvis: Jā

- Darba galda izmēri: 1240 x 800 mm

- Maksimālie detaļas izmēri: 1450 x 900 x 510 mm

- Maksimālais apstrādājamas detaļas svars: 3000 kg

- Maksimālais dielektriskais līmenis: 520 mm

- Asu pārvietojums X, Y, Z: 800 x 550 x 510 mm

- Asu pārvietojums U, V: 800 x 550 mm

- Konusa leņķis / augstums: ±30°/510 mm (papildaprīkojums ±45°/510 mm)

- Koniskā griezuma komplekts: komplekts 45° koniskam griezumam (Kit für 45° Konikschnitt)

- Mērījumu izšķirtspēja X, Y, U, V, Z: 0,05 µm

- Ass ātrums: 0...3000 mm/min

- Dielektriķa tips: dejonizēts ūdens

- Dielektriķa kopējais tilpums: 1700 L

- Dielektriķa temperatūras kontrole: automātiska regulēšana ±1°C

- Filtra kasetnes: 4

- Dzesēšanas sistēma: ūdens/ūdens siltummainis

- Vada diametrs: Ø 0,2...0,33 mm

- Standarta stieples vadotnes: slēgtas vadotnes Ø 0,25 mm

- Vadu vadotāju komplekts: Taper Expert Ø 0,250 mm (modeliem CUT X00/FI X4)

- Automātiska diega ievēršana: Jā

- Pieļaujamais stieples spoles svars: 8–25 kg

- Ģeneratora tips: CLEANCUT

- Trīsfāzu ieejas spriegums: 380/400 V ±10 %

- Tīkla frekvence: 50 vai 60 Hz

- Maksimālā / nepieciešamā jauda: 12 kVA

- Minimālā virsmas raupjuma pakāpe: Ra 0,2 µm (karbīds) / 0,28 µm (tērauds)

- Lietotāja saskarne: AC CUT HMI

- Operētājsistēma: Windows XP

- Displejs: 15" LCD

- Savienojamība: E-Connectivity, Ethernet, USB

- Darbības vides temperatūra: 15...30 °C (20 ± 1 °C optimālai precizitātei)

- Maksimālais relatīvais mitrums: 40...80 %

- Saspiests gaiss: 6–7 bar
