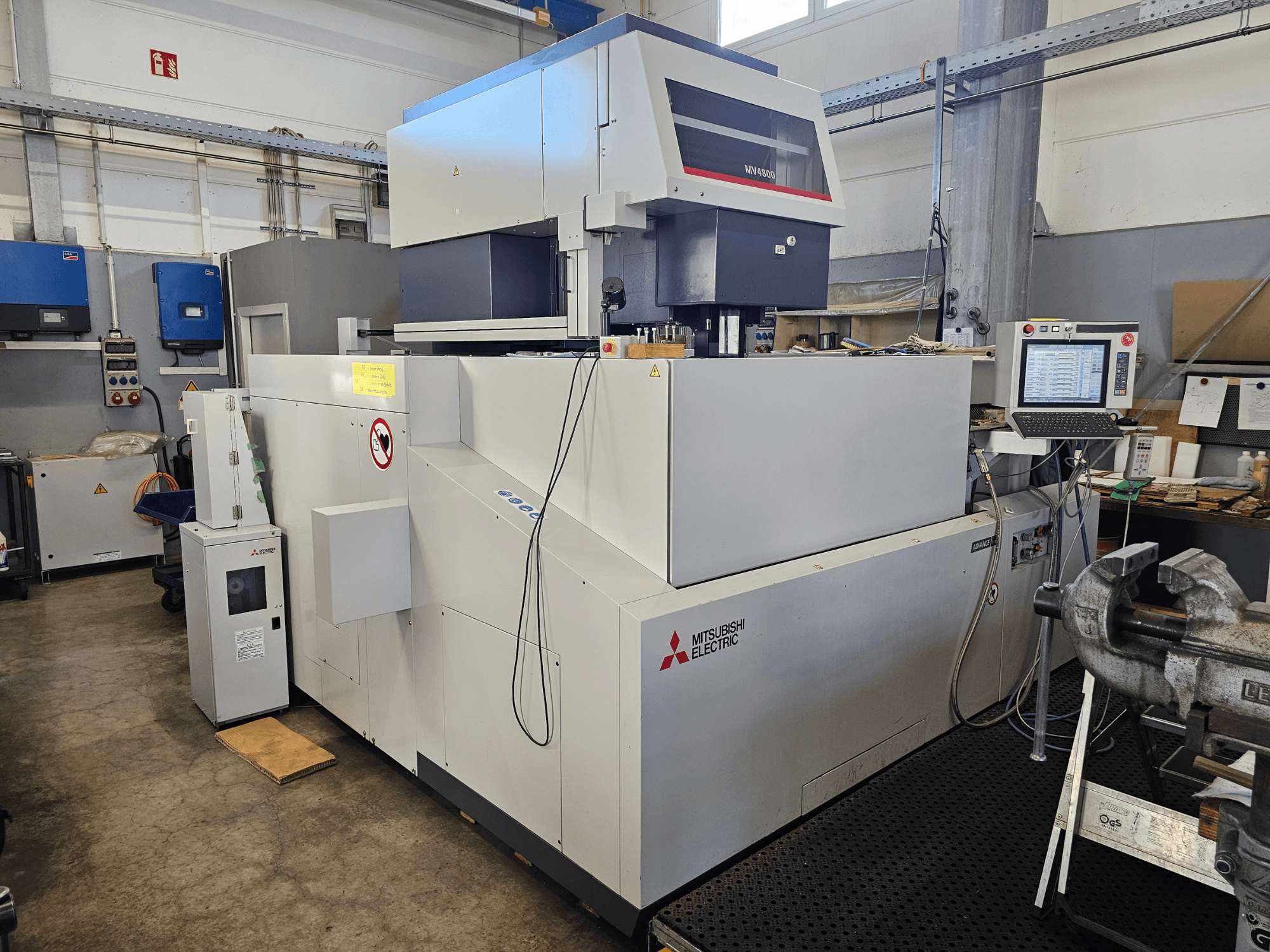

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Kontrole: Mitsubishi CNC vadība

• Apstrādes veids: stieples erozijas griešana (stieples EDM)

• Dielektriskā sistēma: dielektriskā sistēma uz ūdens bāzes

• Dzesēšana/filtrēšana: integrēta dielektriskā filtrēšanas sistēma

• Automātiska stieples vītņošana: iekļauta

• stieples tips: misiņa stieple (piem., OBN 0,25 mm)

• Stieples diametrs: aptuveni 0,1-0,3 mm

• Stieples diametrs (standarta diapazons): 0,15-0,30 mm (standarta 0,30 mm)

• Pielietojums: precīza strāvu vadošu materiālu griešana

• Tipiski materiāli: rūdīts tērauds, instrumentu tērauds, karbīds, alumīnijs

• Asis pārvietojas: U ±100 mm, V ±100 mm

• Maksimālie apstrādājamās detaļas izmēri: 100 mm, 100 mm, 100 mm, 100 mm, 100 mm, 100 mm: X 1250 mm, Y 1020 mm, Z 505 mm.

• Maksimālais apstrādājamās detaļas svars: 3000 kg

• Tvertnes svars (tukšas):: 450 kg

• Ģeneratora svars: 240 kg

• Nepieciešamais durvju atvērums (platums x augstums): 2587 x 2815 mm

• Enerģijas padeve: 1,5 kW (2,5 mm): 3 fāzes 400 V maiņstrāvas ±10% 50/60 Hz

• Minimālā drošinātāju aizsardzība: 32 A lēnais

• Pneimatiskais spiediens: 5-7 kgf/cm² (500-700 kPa)

• Gaisa patēriņš: vismaz 42 l/min (vairāk nekā 75 l/min AT sistēmai ar 0,1 mm vadu).

• Gaisa pieslēgums: 3/8"

• Mašīnas pamatnes garums: aptuveni 3299 mm.

• Minimālais attālums ap mašīnu: 1 m

• Ieteicamais darba platformas augstums: vismaz 500 mm

• Prasības pārvietošanai: iekrāvēja kravnesība vismaz 10 t, dakšu garums vismaz 3,5 m.

Papildu aprīkojums

• Barošanas transformators: 20 kVA

  • Izmēri: 1,2 x 0,4 x 1,2 m.

  • Svars: 300 kg

• Jonizatora bloks: E.KO jonizatora sistēma (iekļauta komplektā)
