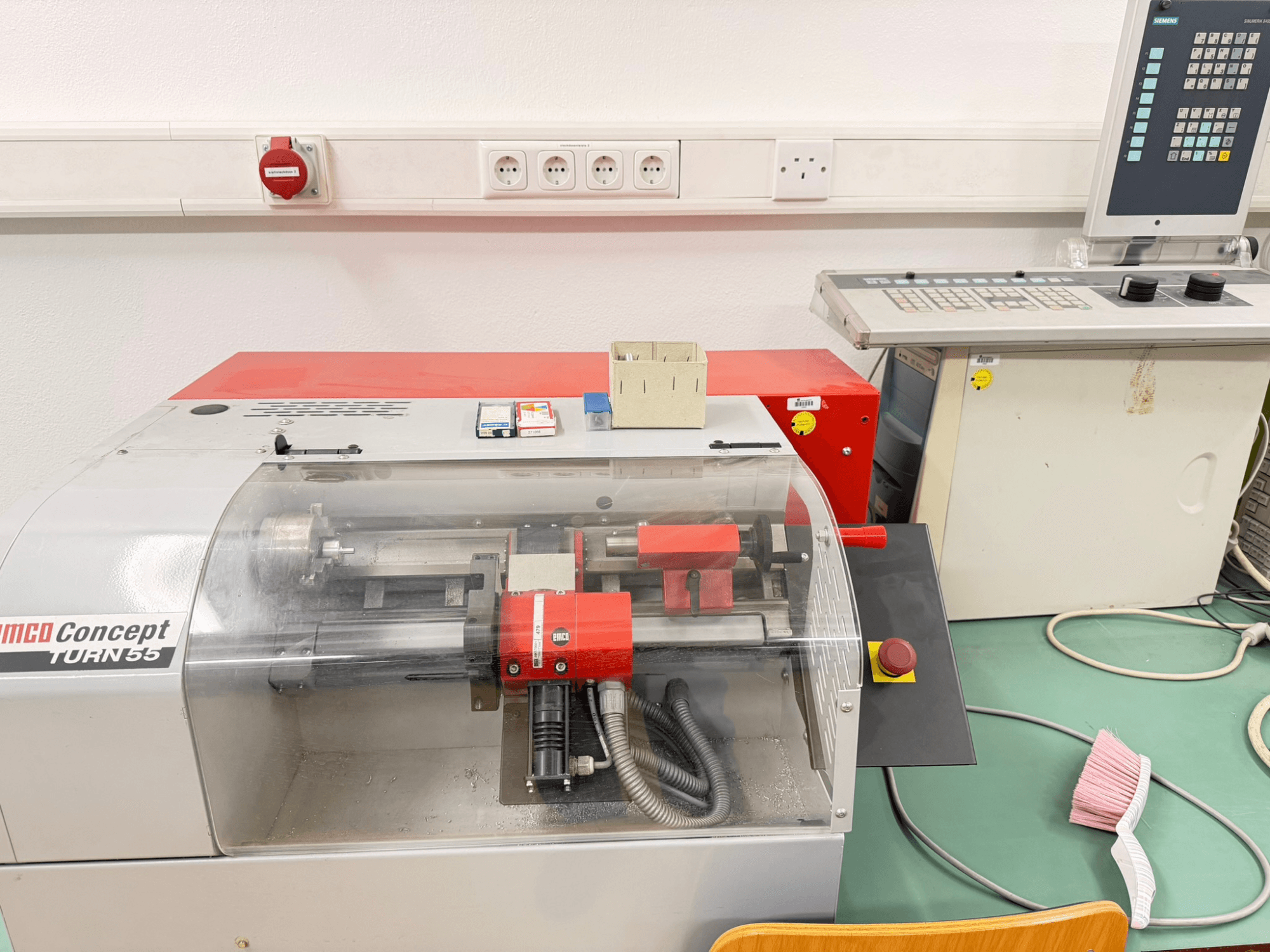

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Darba zona

• Šūpoles virs gultas: 130 mm

• Šūpoles virs šķērsstieņa: 60 mm

• Maksimālais griešanās diametrs: 52 mm

• Maksimālais detaļas garums: 215 mm

Vārpsta/apstrādes stiprinājums

• Vārpstas savienojums: rūpnīcas standarts

• Vārpstas urbums: 16 mm

• Satvērēja diametrs: 74 mm

• Caur caurums turētājā: 15 mm

• Automātiskā skavas diametrs: 76 mm

• Mehāniskās ātruma pakāpes: 1: 2

• Maksimālais griezes moments: 14 Nm

Instrumenti

• Instrumentu turreļa pozīcijas: 8

• Instrumentu turētāji (iekšējie/ārējie): 4/4

• Instrumenta kāta izmērs: 12 x 12 mm

• Urbšanas stieņa diametrs: 10 mm

Padeves / piedziņas / precizitāte

• Padeves piedziņas: 3fāžu soļu motori; izšķirtspēja 0,0005 mm

• Ātrā kustība X/Z: 2 m/min

• Darba padeve X/Z: 0-2 m/min

• Padošanas spēks X/Z: 1000 N

• Pozīcijas novirze X: 0,008 mm

• Pozīcijas novirze Z: 0,008 mm

Aizmeta statīvs

• Pīles gājiens: 1: 35 mm

• Pīles diametrs: 22 mm

• konusveida: MK1

• Automātiskā konveijera frēzes gājiens: 1: 15 mm

Eļļošana:

• Vadotnes: eļļa

• Citi eļļošanas punkti: smērviela

Pneimatika

• Piegādes spiediens: 6 bāri

• Pieslēgums: Pieslēgums: 10 mm

Elektriskais

• Barošanas avots: 115/230 V

• Sprieguma pielaide: +5/-10 %

• Frekvence: 50/60 Hz

• Maksimālais drošinātājs: 12 A

Izmēri/svars/troksnis

• Ass augstums virs grīdas: 320 mm

• Pēdas laukums: 840 x 695 mm

• Skaņas spiediena līmenis: 65 dB(A)

Neliela mašīnas sastāvdaļu korozija (raksturīga līdzīgām mašīnām)

4+4 staciju instrumentu revolveris

Paliktnis MK1, ieskaitot frēzi un centra punktu

Uzstādīts 3 žokļu skavotājs, nav iekļauti papildu žokļu komplekti

Pieejamas aptveres, bet nav aptveres skavas.

Nav urbju skavas (MK1) un nav iekļauti urbji.

Pieejami attēlos redzamie instrumenti

Komplektā iekļauta 5,5 mm sešstūra atslēga

Siemens Sinumerik 810/840D Turn/Mill vadības sistēma (PC un CD)

Licences atslēga iekļauta komplektā, iespējams, nododama

Iekļauta lietošanas pamācība un iekārtas dokumentācija

Iekļautas datu nesējas
