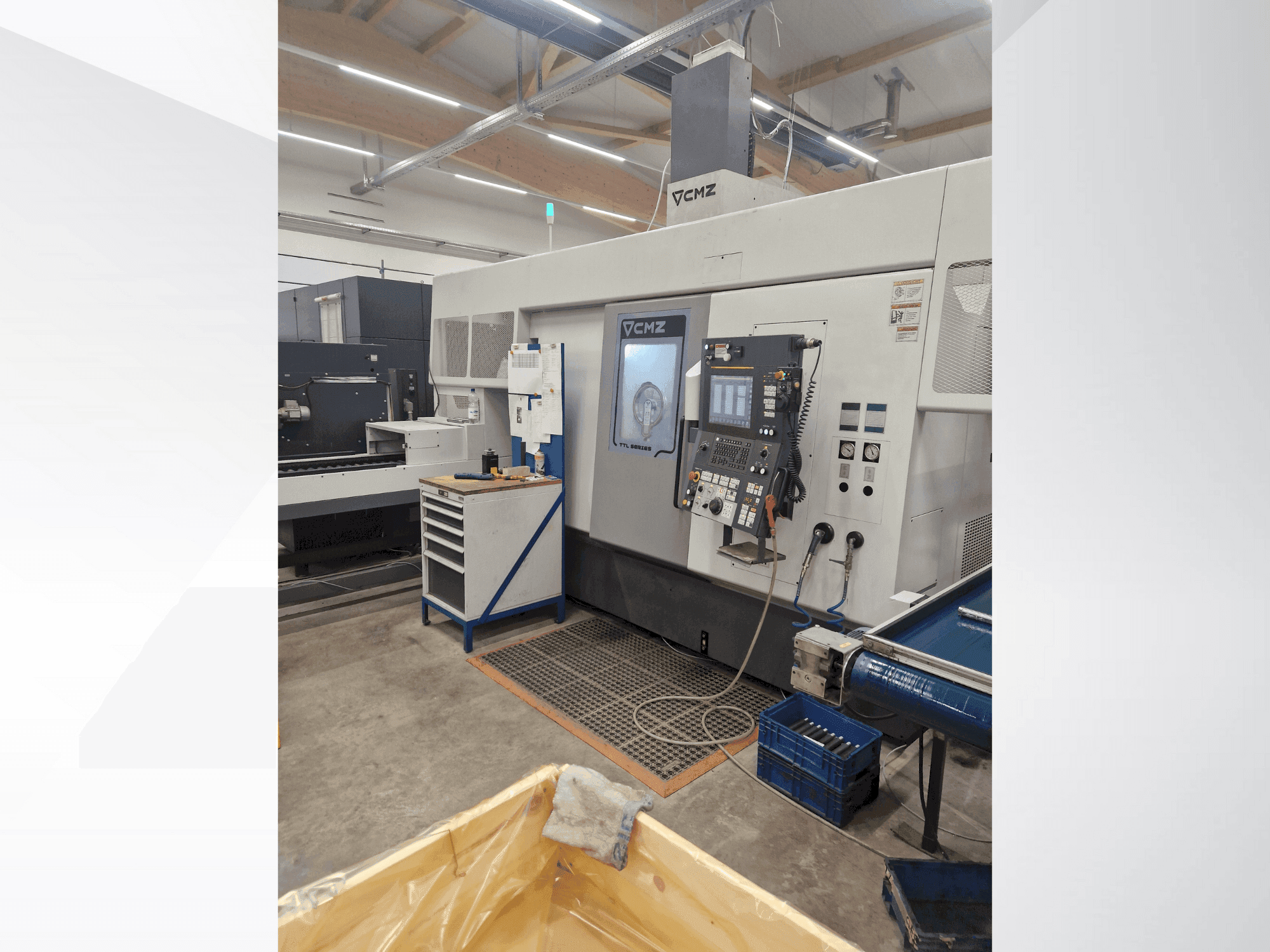

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Mašīnas priekšrocības

Mašīnas tehniskās priekšrocības

- Spriegums: 400 V maiņstrāva

- Fāzes: 3 + N + PE

- Frekvence: 50 Hz

- Maksimālā jauda: 90 kVA

- Maksimālā strāva: 125 A

- Pneimatiskais spiediens: 6 bar

- Mašīnas valoda: vācu

- Vadības sistēma: Fanuc (G kodi, A tips)

- Kreisā vārpstas aprīkojums: LPS sistēma, aksiālais ierobežotājs, dzesēšanas šķidruma padeve caur vārpstu, Hainbuch AXFIX 65 (standarta) 2703/0008 spīlveida patronas turētājs

- Labās vārpstas aprīkojums: LPS sistēma, dzesēšanas šķidruma padeve caur vārpstu, garā versija aizmugurējai galvai ar rotējošo centru CM 3, Hainbuch AXFIX 65 (standarta) 2703/0008 spīlīšu patrona

- Instrumentu iestatīšanas ierīce: instrumentu iestatīšanas ierīce iekļauta

- Šķembu aizvākšana: aizmugurējais šķembu konveijers ar dubultu ķēdi

- Augšējais instrumentu revolveris (T1): augstspiediena dzesēšanas šķidruma sūknis ar 3 programmējamiem režīmiem (35, 15 un 6 bar), ieskaitot 75 µm filtru

- Apakšējais instrumentu revolveris (T2): augstspiediena dzesēšanas šķidruma sūknis ar 3 programmējamiem režīmiem (35, 15 un 6 bar), ieskaitot 75 µm filtru

- Dzesēšanas šķidruma funkcijas: dzesēšanas šķidruma sprauslas virs vārpstām, dzesēšanas šķidruma skalošanas sprausla, tvertnes līmeņa uzraudzība

- Uzraudzības sistēmas: instrumentu kalpošanas laika pārvaldība, instrumentu slodzes uzraudzība

- Nosūces sistēma: savienojuma atloks Ø150, nosūces agregāts LTA E120-X1-H ar montāžas detaļām, šļūtenēm un atbalstu

- Automatizācija / portāla iekraušanas iekārta: GL20-11 3-asu CNC portāla iekraušanas iekārta (pārvietošanās abos virzienos), servovadāms 2x180° dubultā pagrieziena satvērējs vārpstas detaļām GLII, speciāls portāla apvalks

- Detalju pārvietošana: detaļu pārvadātājs WS-700-3000 priekšējā kreisajā pusē, WS-700 ar 3 V-veida vadu rindām (2 vārpstas katrā rindā), CMZ detaļu pārvadātājs apaļiem un kvadrātveida materiāliem (V-veida atbalsts 90° versijā), savienojuma interfeiss klienta izkraušanas konveijeram

- Piegādātie instrumentu turētāji: 8x dubultie radiālie turētāji instrumentiem 20x20 (310.04.092046), 6x turētāji urbšanas instrumentiem Ø32 H75 (310.04.092060), 2x TTL/10400/02 aksiālie turētāji piedziņas instrumentiem ER32 ar iekšējo dzesēšanas šķidrumu 70 bar (12 000 apgr./min.), 2x TTL/10400/09 radiālie turētāji piedziņas instrumentiem ar iekšējo dzesēšanas šķidrumu 70 bar ER16 (maks. 12 000 apgr./min.)

- Iekļautas satvērējspīles: izejmateriāla satvērējspīles (32 mm/30–35 mm, 35 mm/35–40 mm, kvadrātveida 30 mm/30 × 30 mm), gatavo detaļu satvērējspīles (32 mm/30–35 mm, 38–40 mm/35–40 mm, kvadrātveida 30 mm/30 x 30 mm)

- rotējošs skata logs / iekārtas stāvokļa indikators

- Cmz ir nepieciešams signāls, kas norāda, ka detaļu var novietot / izejas signāls, kas norāda, ka konveijers var brīvi pārvietoties
