Weiler - E50x2000DE-TUR-WEI-2008-00001

• Vadības sistēma: Weiler D3 ar Siemens Sinumerik 810D.

• Centra attālums: 2000 mm

• Centra augstums: 280 mm

• Šūpoles virs gultas: 570 mm

• Šūpoles virs šķērsslīdņa: 570 mm: 340 mm

• Šķērsvirziena slīdņa gājiens: 340 mm

• Gultas slīdņa vadotnes garums: 560 mm

• Vārpstas galva: DIN 55025, izmērs 8

• Vārpstas urbums: 83 mm

• Galvenās vārpstas iekšējais konuss: Metriskais 90

• Galvenās piedziņas jauda: 20 kW (60% darba cikls); 17 kW (100% darba cikls)

• Maksimālais vārpstas griezes moments: 1600 Nm

• Ātruma diapazons: 1:

  • Pārnesumu pārslēgšanas pakāpe 1: 1-625 apgr./min

  • pārnesumu 2. pakāpe: 4-2500 apgr./min

• Pīles diametrs: 80 mm

• Pīļu konveijera rokturu gājiens: 200 mm

• Pīļu konusveida konuss: Morzes konuss 5

• Instrumentu turētāju sistēma: Multifix izmērs C vai Parat izmērs 3

• Pieejamība: mašīna pieejama drīzumā

• Kapitālais remonts: tiks pilnībā atjaunots 2026. gadā.

  • Visu gultnes vadotņu rūdīšana un slīpēšana; pakaļgala vadotņu slīpēšana.

  • Kapitālais remonts visai gultnei un šķērsslīdnei (visu vadotņu slīpēšana/skrāpēšana).

  • Gultas slīdņa slīdošās uzlikas atjaunošana

  • Atslēgas ceļu un apakšējo vadotņu atjaunošana vai pāršuvumu atjaunošana.

  • Instrumentu sistēmas uzstādīšana uz konsoles (Multifix C vai Parat Gr.3)

  • Visa vārpstas korpusa mezgla kapitālais remonts

  • Galvenās vārpstas (iekšējais/ārējais konuss un virsma) pārgriešana

  • Galvenās vārpstas gultņu atjaunošana

  • X ass lodīšu skrūves piedziņas atjaunošana, ieskaitot gultņus.

  • Z ass lodīšu skrūves piedziņas atjaunošana, ieskaitot gultņus

  • Pīles un urbuma kapitālais remonts; vārpstas un uzgriežņa nomaiņa.

  • Visu virzošā celiņa tīrītāju atjaunošana

  • Visu piedziņas siksnu nomaiņa

  • Galvenā vārpstas motora tīrīšana un testēšana

  • Esošo drošības ierīču kapitālais remonts

  • Bojātu rotējošo, grozāmo un gala slēdžu nomaiņa

  • Vārpstas un rokas riteņa enkoderu nomaiņa

  • Centrālā eļļošanas bloka tīrīšana un testēšana

  • Pārvietojamo kabeļu un dzesēšanas šķidruma šļūteņu nomaiņa darba zonā/uz monitoru

  • Membrānveida tastatūras (monitora) nomaiņa

  • Enerģijas ķēžu atjaunošana

  • Krāsošana standarta krāsās (standarta tekstūra)

  • DGUV un augstsprieguma pārbaude ar pārbaudes ziņojumu

  • Mašīnas parametru/programmatūras datu dublēšana

  • Ģeometriskās pieņemšanas pārbaude saskaņā ar DIN 8605

Papildu aprīkojums

• Šķembu transportieris: lietota vienība ir iekļauta komplektā

• Papildaprīkojums pēc izvēles: pieejams papildu skaidu konveijers

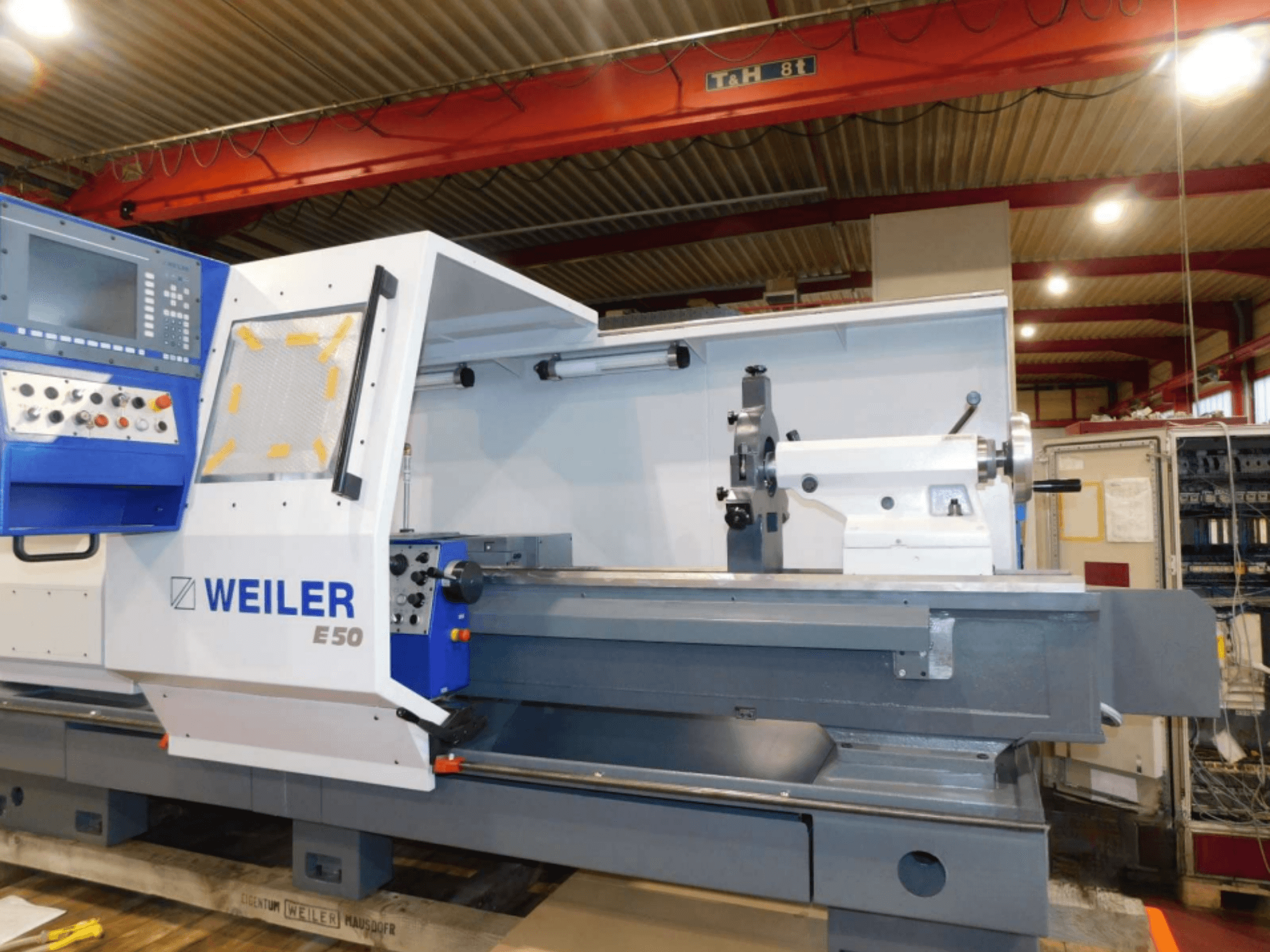

Mašīna tiks kapitāli remontēta jūlijā, attēli ir tikai priekšstats par to, kā tā varētu izskatīties.
