➤ Pārdodu lietotu UNION T105 apstrādes centru | gindumac.com

Rādīt oriģinālvalodā

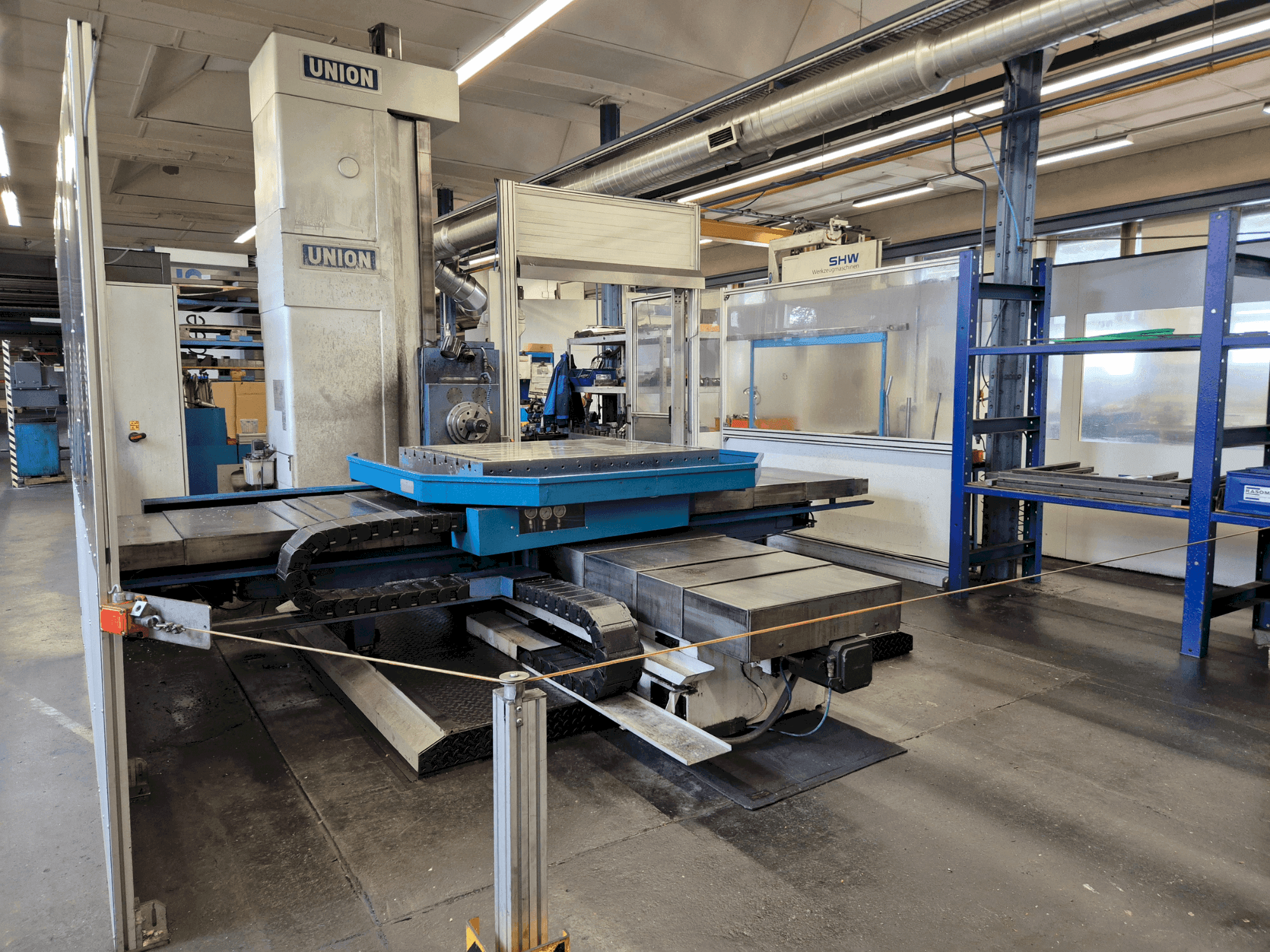

Šis UNION T105 horizontālais apstrādes centrs tika ražots 1999. gadā. Tam ir darba zona ar apstrādes augstumu 1600 mm, platumu 2000 mm un galda garenisko kustību 1600 mm. Urbšanas vārpstas diametrs ir 105 mm, un tas ir aprīkots ar Heidenhain TNC 426 vadības sistēmu. Galds griežas par 360° ar 1° soli. Apsveriet iespēju iegādāties šo UNION T105 horizontālo apstrādes centru. Sazinieties ar mums, lai iegūtu vairāk informācijas.

Pārskats

zīmols: UNION
gads: 1999
MODELIS: T105
pielietojuma veids: Frezavimas
Atrašanās vieta: Vokietija
iekārtas veids: Horizontālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - UNION T105

Valdymo blokas

Prekės ženklas: HEIDENHAIN
Modelis: TNC 426

Pagrindinė pavara

Ašių skaičius: 3

Judėjimas

X AŠIS Judėjimas: 1600 mm
Y AŠIS Judėjimas: 2000 mm
Z AŠIS Judėjimas: 1600 mm

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības:
- - Urbšanas vārpstas kustība w-ass virzienā: 710 mm
- - Spiešanas virsma: 1200 x 1500 mm
- - Pagriešanas iespēja: 360°/ 1° slīpums
- - Pozicionēšanas un atkārtošanas precizitāte: +/- 0,025 mm
- - Četrpusējā apstrāde: iespējama

Papildu informācija

- Mašīna joprojām darbojas / Y ass (vertikālā kustība) 1600 mm / W ass (urbšanas vārpstas kustība) 700 mm / Urbšanas vārpstas centra zemākā pozīcija virs galda centra 0 mm / maks. padeves spēks Y 16000 kN / maks. padeves spēks W 16000 kN / Padeves ātrums 2...4000 mm/min / Ātrgaitas ātrums Y 6 m/min / Ātrgaitas ātrums W 4 m/min / Urbšanas vārpstas diametrs 105 mm / Pārnesumu pakāpju skaits 2 / Ātruma diapazons I. Pārnesuma pakāpe min⁻¹5...630 / Ātruma diapazons II. Pārnesuma pakāpe min⁻¹631...2000 / Galvenās piedziņas jauda (S1 darbība) 22 kW / maks. griezes moments uz vārpstu (S1 darbība) 1327 Nm / maks. Griezes moments uz vārpstu (S6 darbība, 60% ED) 2000 Nm/ Nepieciešamā vieta, G x P x A mm skatīt uzstādīšanas plānu/ Neto svars (iepriekš minētā versija) apm. 17 200 kg/ Pieslēguma vērtības, elektriskās: Kopējā jauda 63 kVa/ Priekšdrošinātājs A125/ Nominālā strāva A92/ Barošanas līnijas šķērsgriezums 50 mm²/ Darba spriegums, mašīna/vadības skapis/ligzdas 400/230V +6/-10%/ Frekvence Hz50/ Vadības spriegums 24V ±10%/ Vadības skapja apgaismojuma un kontaktligzdas pieslēgums A 10/ Mašīnas aizsardzības klase IP 54/ Vadības skapja aizsardzības klase IP 54/ Y ass (vertikālā kustība) 1600 mm/ W ass (urbšanas vārpstas kustība) 700 mm/ Urbšanas vārpstas centra zemākā pozīcija virs galda centra 0 mm/ maks. padeves spēks Y 16000 kN/ maks. Padeves spēks W 16000kN/ Padeves ātrums 2...4000 mm/min/ Ātrgaitas ātrums Y 6 m/min/ Ātrgaitas ātrums W 4 m/min/ Urbšanas vārpstas diametrs 105 mm/ Pārnesumu pakāpju skaits 2/ Ātruma diapazons I. Pārnesuma pakāpe min⁻¹5...630// Ātruma diapazons II. Pārnesuma pakāpe min⁻¹631...2000/ Galvenās piedziņas jauda (S1 darbība) 22 kW maks./ Griezes moments uz vārpstu (S1 darbība) 1327 Nm maks./ Griezes moments uz vārpstu (S6 darbība, 60% ED) 2000 Nm

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
