IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

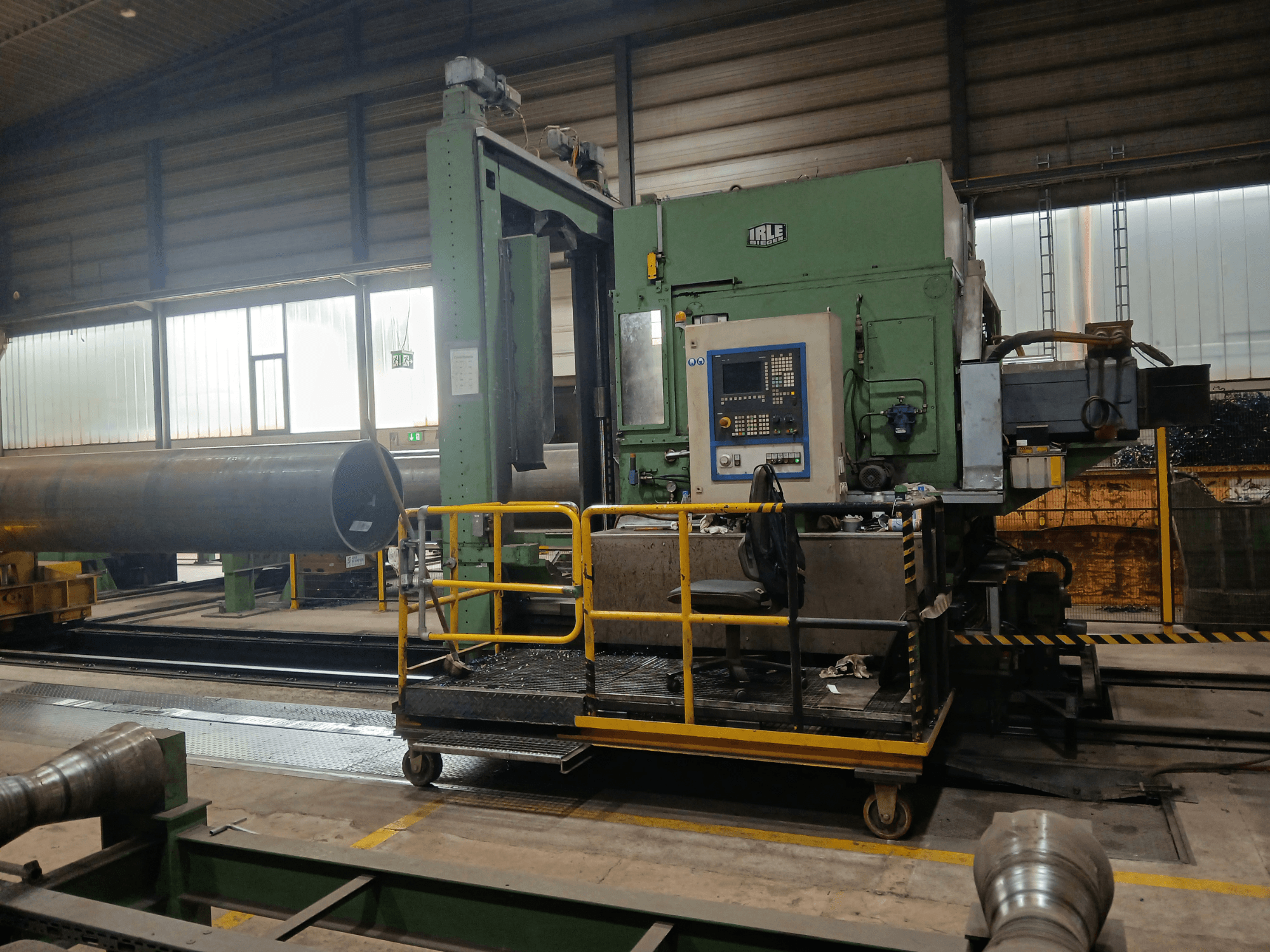

2004. gadā ražots horizontālais apstrādes centrs. Šis IRLE IRD 1600 CNC apstrādes centrs spēj apstrādāt caurules ar maksimālo diametru 1 625 mm un maksimālo garumu 13 200 mm. Tas atbalsta cauruļu sienu biezumu līdz 70 mm un var apstrādāt caurules ar svaru līdz 250 kN. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto IRLE IRD 1600 CNC mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: IRLE
- gads: 2004
- MODELIS: IRD 1600 CNC
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālais apstrādes centrs
Tehniskā informācija - IRLE IRD 1600 CNC
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 650 mm
- Z ass pārvietošanās: 800 mm
Tehniskās specifikācijas
- Vārpstas jauda: 100 kW
- Vārpstas ātrums: 105 RPM
Papildus informācija
- Maksimālais apstrādājamā cauruļvada diametrs: 1 625 mm
- Minimālais apstrādājamā cauruļvada diametrs: 406 mm
- Maksimālais apstrādājamā cauruļvada garums: 13 200 mm
- Minimālais apstrādājamā cauruļvada garums: 6 000 mm
- Minimālais caurules sienas biezums: 12 mm
- Maksimālais caurules sienas biezums (kopēšanas process): aptuveni 40 mm
- Maksimālais caurules sienas biezums (CNC darbība): 70 mm
- Maksimālais atbalstāmais caurules svars: 250 kN
- Augstums starp zāles grīdu un caurules ieeju: 800 mm
- Iekārtas kopējais garums: apm. 24 000 mm
- Mašīnas kopējais platums: aptuveni 4 100 mm
- Kopējais augstums no grīdas līdz fiksējošā skavas augšai: 5 000 mm
- Iekārtas kopējais svars: apm. 700 kN
- Darba spriegums: 400 V, 3 fāzes, 50 Hz
- Vadības spriegums: 220 V DC / 50 Hz
- Nominālā darba strāva: 400 A
- Starpposma galds - Galds garums: apm. 3 950 mm
- Starpposma gultne – gultnes platums: apm. 1 800 mm
- Starpposma gultne – gultnes augstums (ieskaitot šasiju): apm. 600 mm
- Starpposma platforma – pārvietošanās ātrums uz pamatnes sliedēm: 500–5 000 mm/min
- Starpposma gultne – piedziņas motora jauda: 5,5 kW
- Galvas bloks – priekšējās plāksnes apgriezienu diapazons: 7–105 min⁻¹
- Galvas bloks – motora apgriezieni: 300–4 500 min⁻¹
- Galvas bloks – motora jauda: 100 kW
- Galvas bloks – motora jauda (S1 darba cikls): 105 kW
- Vārpstas galva – maksimālais priekšējās plāksnes griezes moments (S1 režīms): 33 000 Nm
- Galvas bloks – raksturīgais apgriezienu skaits: 27 min⁻¹
- Galvas bloks – galvenā vārpsta diametrs (priekšējie gultņi): 300 mm
- Piespiešanas plāksne (X ass) – piespiešanas plāksnes diametrs: aptuveni 1 950 mm
- Piekare (X ass) – NC instrumentu turētāja pārvietošanās diapazons: apm. 650 mm
- Piekares plāksne (X ass) – instrumentu turētāja padeves ātrums (bezpakāpīgi regulējams): 0,5–1 500 mm/min
- Piekare (X-ass) – maksimālā sasniedzamā padeves spēks: 25 kN
- Padeves reduktors (Z-ass) – galvas padeves gājiens uz mašīnas gultnes: 800 mm
- Padeves reduktors (Z-ass) – padeves ātrums (bezpakāpīgi regulējams ar maiņstrāvas servodzinēju): 0,5–200 mm/min
- Padeves reduktors (Z-ass) – ātrgaitas pārvietošanās ātrums: 1 500 mm/min
- Padeves reduktors (Z-ass) – padeves spēks: 30 kN
- Padeves reduktors (Z-ass) – padeves motora griezes moments: 27 Nm
- Cauruļu fiksējošie atbalsti – fiksēšanas diapazons: 406–1 625 mm
- Cauruļu fiksējošie atbalsti – cauruļu svara ietilpība uz vienu atbalstu: 150 kN
- Cauruļu fiksējošie atbalsti – regulējama fiksēšanas spēka diapazons: 10–200 kN
- Cauruļu fiksējošie atbalsti – centrāli pārvietojamo fiksējošo šķērssiju maksimālais regulēšanas ātrums: 600 mm/min
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
