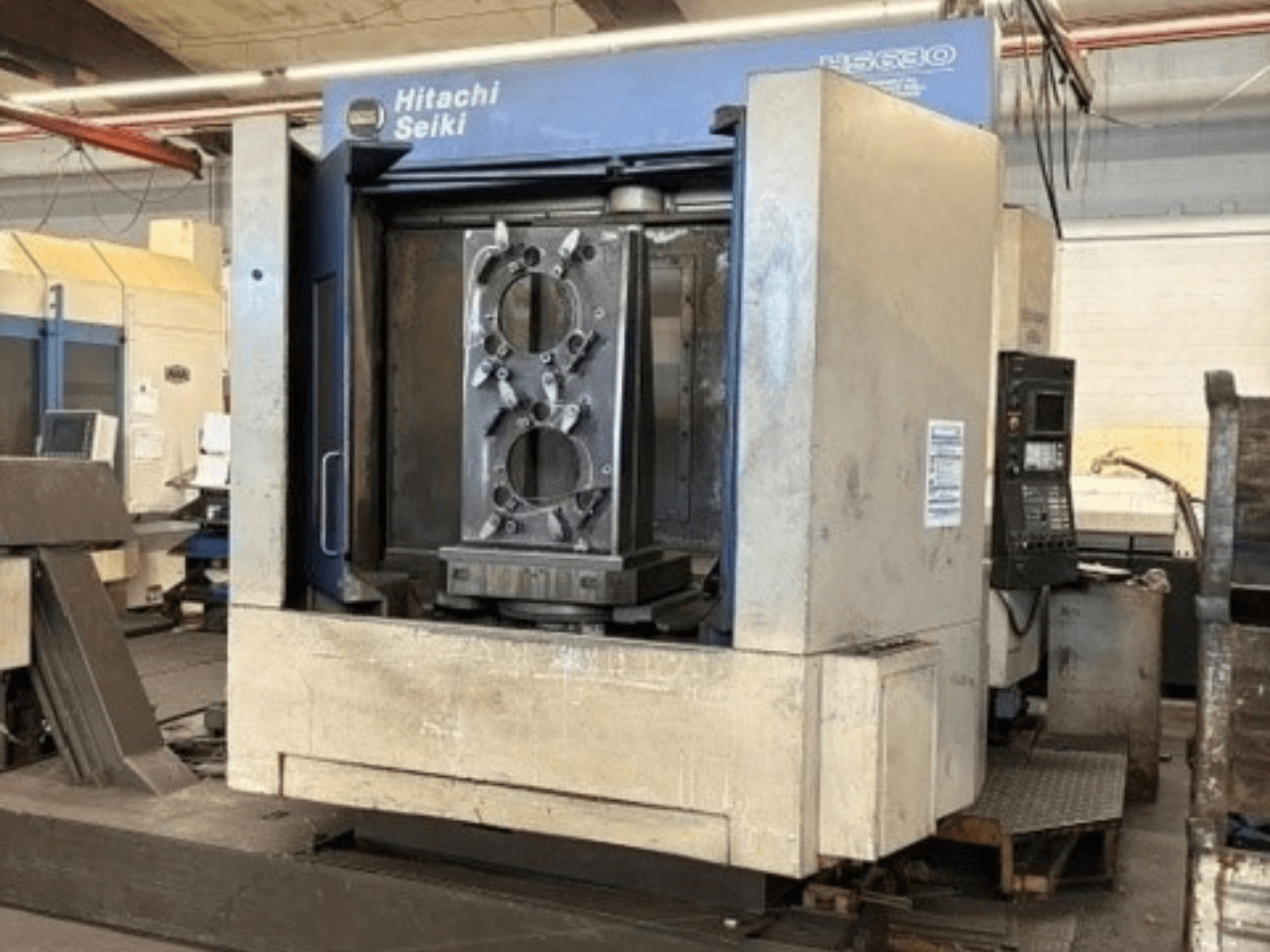

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Nesen veiktā apkope / modernizācija: aprīkots ar jaunām lineārām vadēm Y-asī, atjaunotu lodveida skrūvi ar jauniem gultņiem

- Vadības sistēma: Seikos Lambda / Fanuc Control

- Darba virsmas laukums: 630 x 630 mm

- Indeksēšanas leņķis: 1° (360°)

- Indeksēšanas metode: absolūta, 3 pozīcijas

- Paletes celtspēja: maks. 1200 kg

- Attālums no vārpstas centra līdz galda virsmai: 100–900 mm

- Attālums no vārpstas gala līdz galda centram: 150–1000 mm

- Vārpstas konuss: NT50 / NT40

- Vārpstas apgriezieni: 1,0–6000 apgr./min. / 100–10 000 apgr./min. (pilnībā automātiska un bezpakāpju regulēšana)

- Mazākais solis: 0,001 mm

- Griešanas padeves ātrums: 1–20 000 mm/min

- Piespiedu pārvietošanās ātrums: 5000 mm/min

- Ātrgaitas pārvietošanās: 45 000 mm/min

- Vārpstas motors (maiņstrāva, 50 % darba cikls): 30/45 kW (40/30 HP)

- Hidrauliskais motors: 2,2 kW (3 HP) - 4P

- Eļļošanas motors: 17–2 (0,02)–2 W (HP)-P

- X ass piedziņas motors: FANUC MODELIS α30

- Y ass piedziņas motors: FANUC MODEL α40F

- Z ass piedziņas motors: FANUC MODEL α30

- Galda indeksēšanas motors: 1,0 kW (1,4 HP)

- Vārpstas dzesēšanas motors: 0,4 kW (0,5 HP) – 4P

- ATC instrumentu ietilpība: 40 gab. (pēc izvēles 60 / 90 / 120 instrumenti)

- Maks. instrumenta diametrs: Ø 125 mm

- Maks. instrumenta garums: 500 mm

- Maks. instrumenta svars: 25 kg

- Instrumentu izvēles metode: jebkura / divvirzienu, izmantojot 2 un 4 ciparu T-Word

- APC maiņas metode: rotācijas tipa

- Mašīnas svars: 15 000 kg (33 000 lbs)

- Instrumenta kāta standarts: BT50

- Instrumenta kāta ekscentrības pielaide: maks. 0,025 mm (pozīcijās A un B)

- Instrumenta kāta perpendikularitāte: 0,015/100 mm attiecībā pret plakni A
