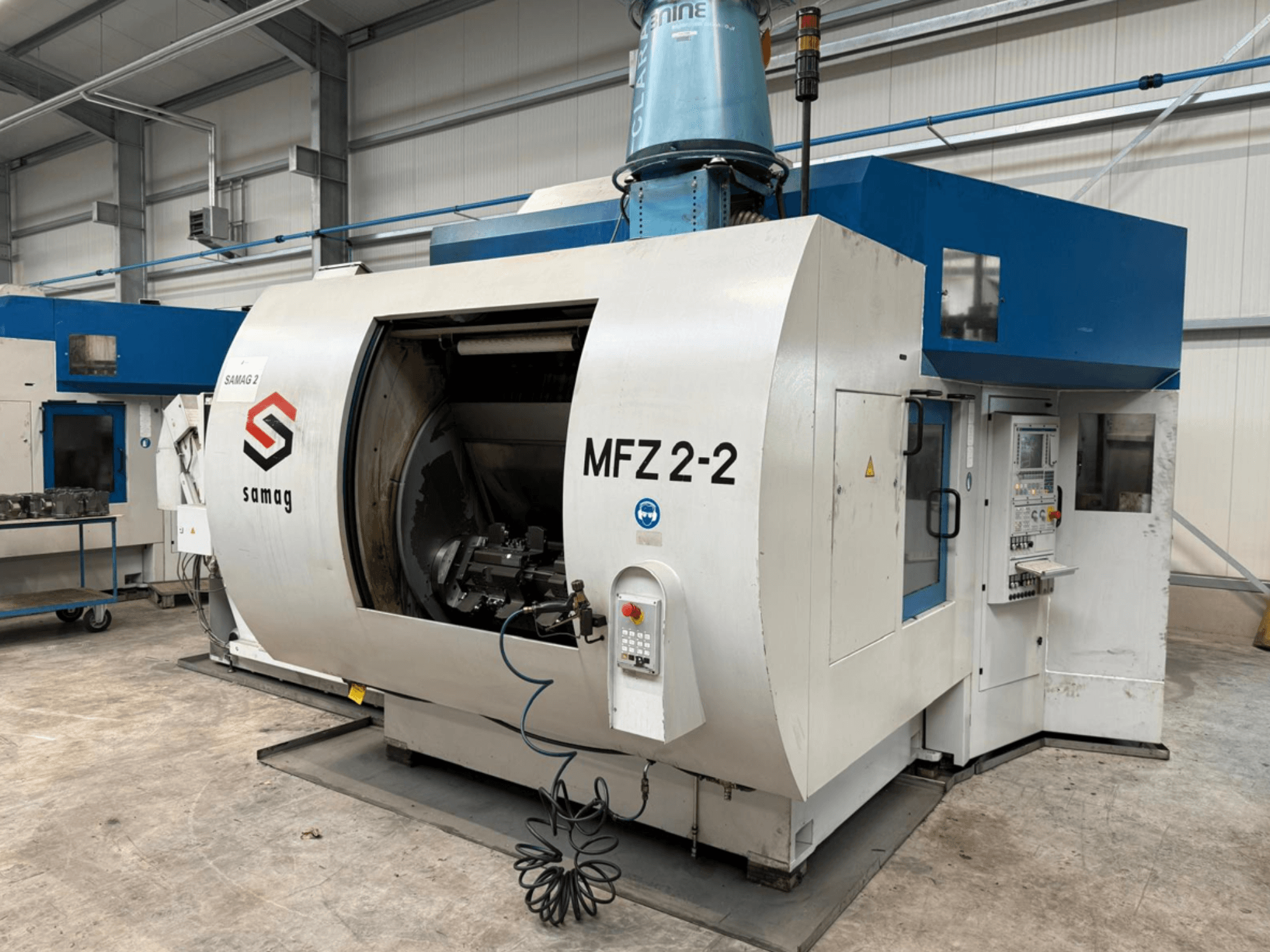

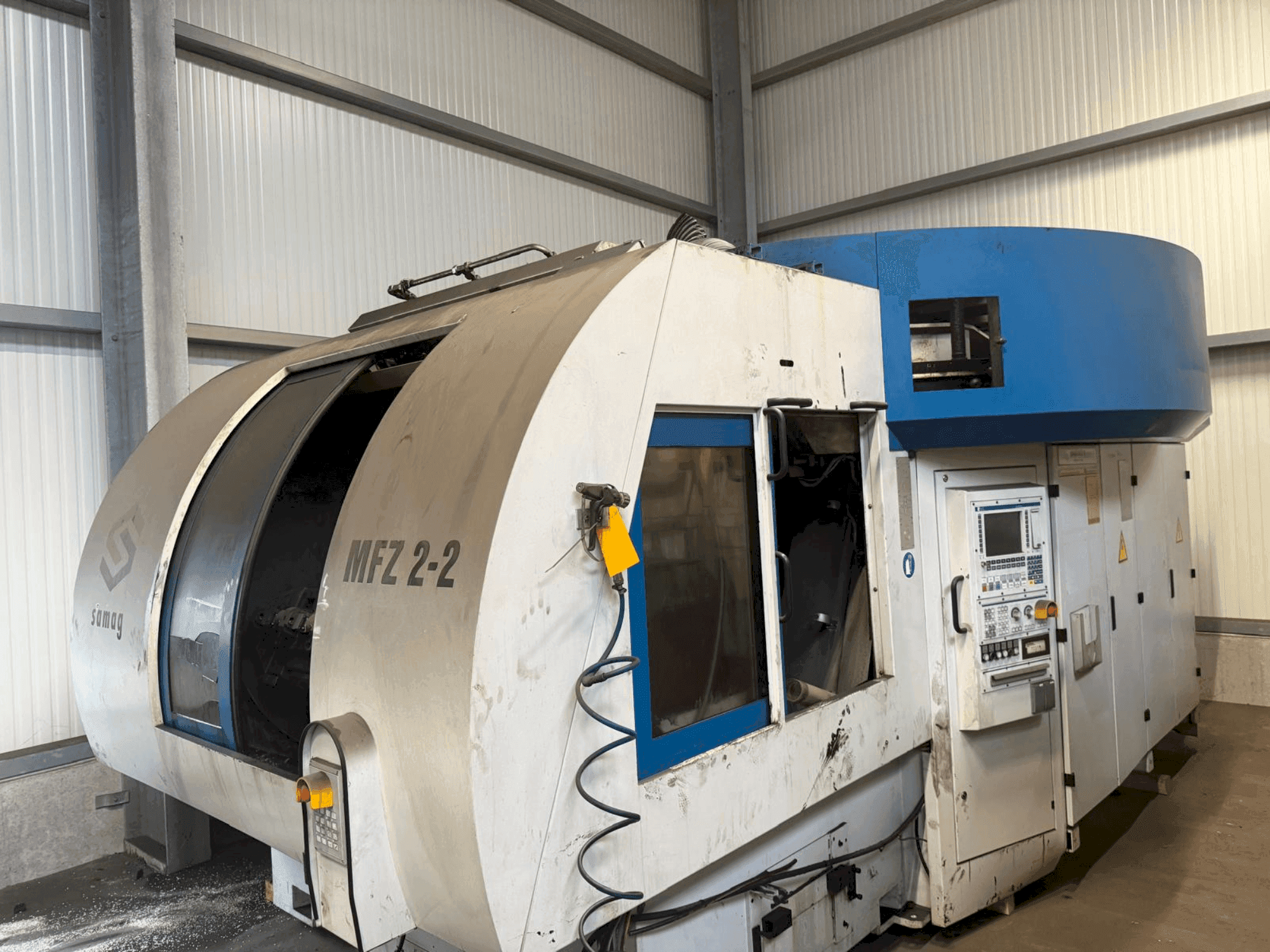

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Instrumentu glabāšana

  • Tips: Decagon

  • Uzglabāšanas vietu skaits: 100 (2x50)

  • Kasešu skaits: 10

  • Kasešu atrašanās vietas: 10

  • Kasetes solis: 90 mm

  • Maksimālais kasešu žurnāla ātrums: 8,3 min.

  • Kavēšanās laiks no maksimālā kasešu žurnāla ātruma līdz apstāšanās brīdim: 300 ms

  • Maksimālā instrumentu slodzes masa: 280 kg

  • Maksimālais instrumenta svars (plastmasas aptvere): 10 kg: 6 kg

  • Maksimālais rīka svars (tērauda aptvere): 8 kg Maksimālais svars: 8 kg.

  • Maksimālais instrumenta diametrs ar brīvām blakus esošajām vietām: 1,5 mm: 160 mm

  • Rotācijas ass: 10x36

  • Laiks, kas nepieciešams, lai nomainītu tuvāko kaseti (pa kreisi/ pa labi): 1.5 s

  • Instrumentu nomaiņa uz vārpstas (vid. no mikroshēmas uz mikroshēmu bez riteņa rotācijas, VDI 2852): 4.5 s

• Asis un pārvietošanās ceļi

  • Brauciena ceļi: Y (vertikālais) darba gājiens 500 mm; Y (vertikālais) kopējais gājiens, ieskaitot instrumentu maiņu 775 mm.

  • Asu paātrinājums (X/Y): 0,6 xg, 0,8 xg.

• Galvenā vārpstas piedziņa

  • Vārpstas bloks: GMN augstfrekvences vārpsta HCS 220-16000/28

  • Attālums starp vārpstām: 450 mm

  • Uzmavas diametrs: 220 mm

  • Vārpstas vienības svars: 110 kg

  • Piedziņas motors: 1FE1 083-4WN11-1BA2

  • Griezes moments (S1): 65 Nm

  • Griezes moments (S2): 74 Nm

• Apstrādājamo detaļu nesošā vienība (W ass grozāmā vienība)

  • Pagrieziena laiks 180°: 4.5 s

  • Plāksnes/kontraatbalsta diametrs: 500/345 mm

  • Piedziņas/kontranesēja ātrums (maks.): 1,5 mm: 15/20 min.

  • Masas inerces moments: 140 kgm²

  • Pieļaujamais slīpēšanas moments: 8000 Nm

  • Pieļaujamais tangenciālais moments (piedziņa/kontraatbalsts): 10,000/5,000 Nm: 10,000/5,000 Nm

  • Hirth pārnesumu bloķēšanas spēks pie 100 bāriem (piedziņa/kontrabalsts): 190/175 kN

• Apstrādājamo detaļu turētājs A1/A2 ass

  • Dalīšanas leņķis: 3

  • Pagrieziena laiks 180°: 3.5 s

  • Priekšējās plāksnes/kontraatbalsta diametrs: 345 mm

  • Ātrums (maks.):: 20 min.

  • Masas inerces moments: 20 kgm

  • Pieļaujamais slīpuma moments: 3 000 Nm

  • Pieļaujamais tangenciālais griezes moments (piedziņa/kontranesējs): 5,000 Nm

• Tīkla spriegums: 400 V

• Frekvence: 50 Hz

• Vadības spriegums: LĪDZSTRĀVAS 24 V

• Jaudas nominālā jauda: 24 V: Jauda: 72 kW

Papildu aprīkojums

• Dzesēšanas smērvielu sistēma (mikroshēmu vadība)

  • Tips: Skrāpēšanas lentes konveijers

  • Izmēri (garums x platums x augstums): 2885 x 1095 x 1830 mm

  • Izkraušanas augstums: 1020 mm

  • Atstarpes siets: 500 μm

  • Uzpildes tilpums: 100 l

  • Notekūdeņu sūknis: 380 l/min pie 1,6 bāriem

• Centrālais dzesēšanas bloks

  • Tips: DK 160-V/SO

  • Dzesēšanas jauda: 1900 W

  • Min./Maks. apkārtējās vides temperatūra: 160 °C 10/40 °C

  • Maksimālā ūdens izplūdes temperatūra: 20 °C

  • Kondensācijas temperatūra: 40 °C

  • Aukstumnesējs: R134a, 2 kg

  • Pieslēgtā elektriskā jauda: 5,1 kW

• Perifērās masas

  • Tīra ūdens tvertnes masa (tukša): 930 kg.

  • Skaidu konveijera masa (tukša): 450 kg.

• Viena kautuve (pēc izvēles)

• Spīlēšanas torņa 3D dati/CAD (3 iespīlēšanas iespējas) (pēc izvēles)

• 2 rezerves torņi un rezerves daļu komplekts (pēc izvēles)
