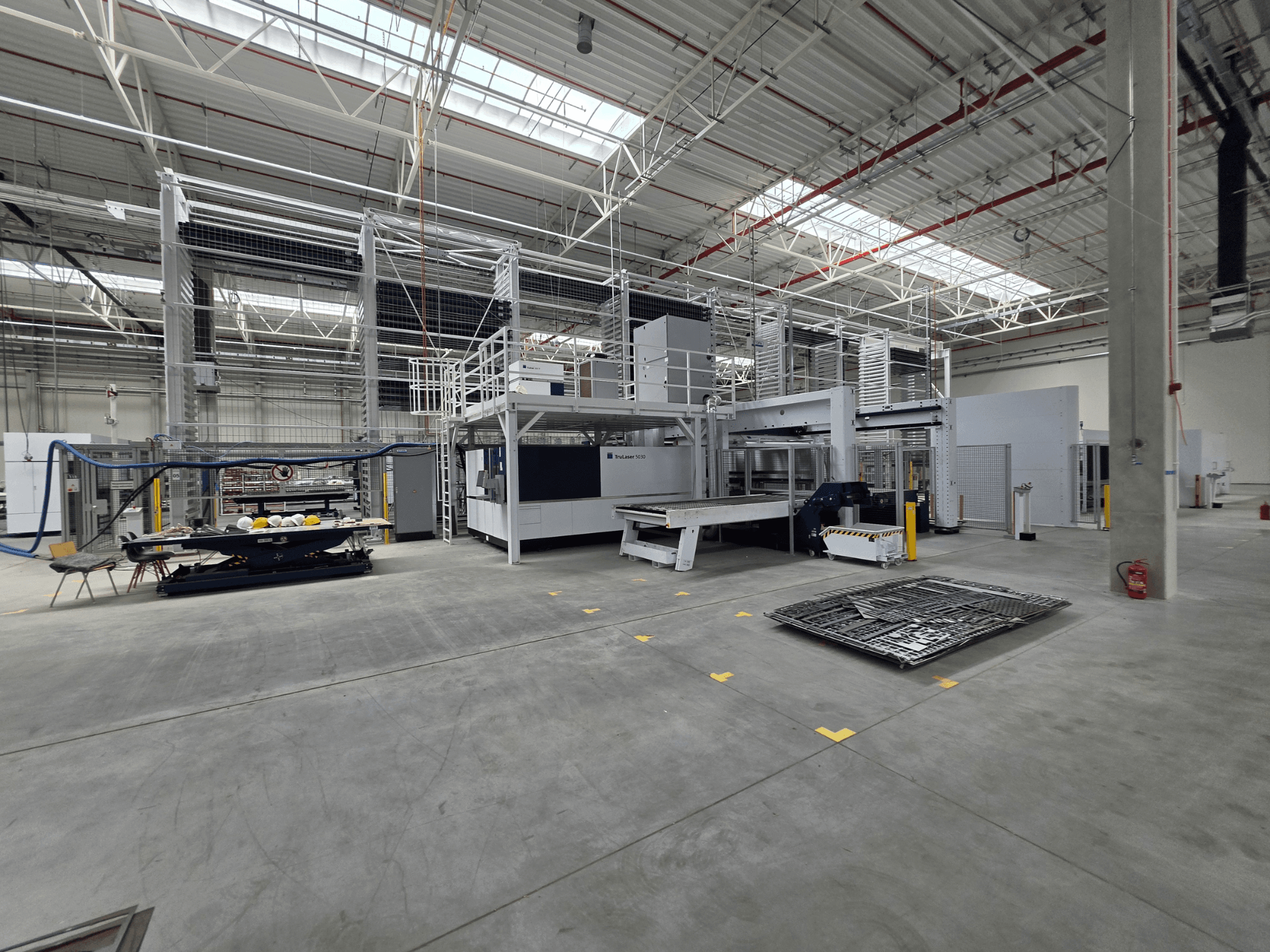

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Uzglabāšanas sistēma: STOPA Compact II

  • Tips: automatizēta metāla lokšņu uzglabāšanas sistēma ar haotisku uzglabāšanas pārvaldību

  • Uzglabāšanas augstums: 7 900 mm

  • Loksnes izmērs: 3 050 x 1 525 mm

  • Maksimālā slodze vienā uzglabāšanas vietā: 3 000 kg

  • Uzglabāšanas vietu skaits: 266

  • Kopējā uzglabāšanas kapacitāte: 798 t

  • Konfigurācija: 8 sekcijas/torņi, līdz 37 uzglabāšanas līmeņiem katrā sekcijā

  • Paliktņa izmērs: GF 3050 x 1525 x 90 mm

  • Paliktņu veidi: SPO, SPMgl

  • Iekraušanas augstumi: 185 / 275 / 460 mm

  • Funkcijas: Automātiska materiālu uzglabāšana un izņemšana; automātiska materiālu piegāde savienotajām ražošanas šūnām; uzglabāšanas saskarne integrētām ražošanas mašīnām

• Uzglabāšanas vadība

  • Servera operētājsistēma: Windows Server 2022

  • Centrālā uzglabāšanas pārvaldība un automatizēta materiālu plūsmas pārvaldība

  • Integrācija ar TRUMPF ražošanas iekārtām

• Savienotās ražošanas šūnas

  • TRUMPF TruLaser 5030 fiber (L76)

    • Iekārtas tips: CNC 2D šķiedru lāzergriešanas iekārta

    • Darba laukums: 3 000 x 1 500 mm

    • Lāzera avots: TruDisk 6001, 6 000 W

    • CNC vadības sistēma: Siemens SINUMERIK 840D sl

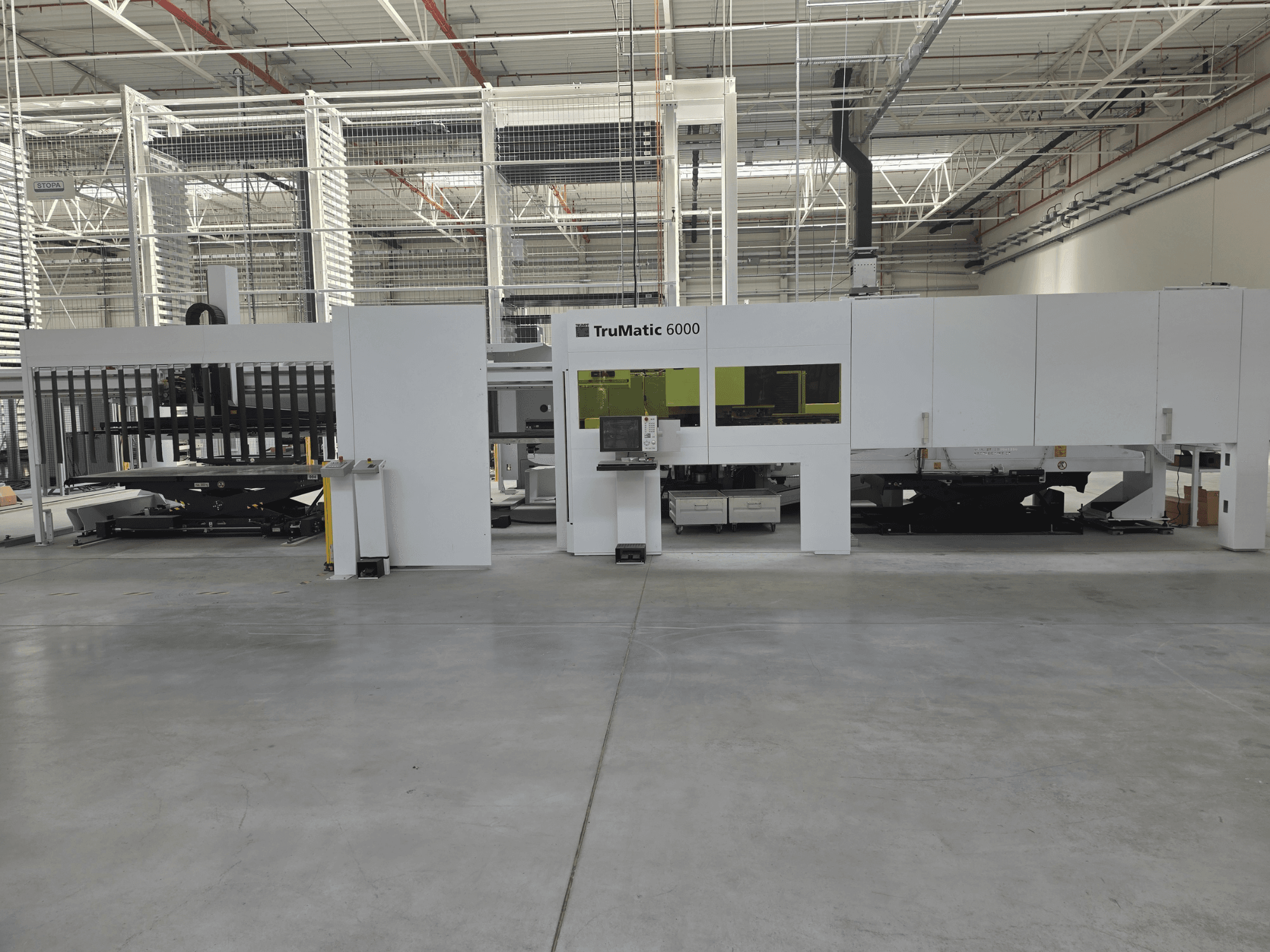

  • TRUMPF TruMatic 6000 fiber

    • Mašīnas tips: Kombinēta CNC perforēšanas un šķiedru lāzera griešanas mašīna

    • Darba laukums: 3 050 x 1 550 mm

    • Lāzera avots: TruDisk 3001, 3 000 W

    • Maksimālais caurumošanas spēks: 180 kN

    • Lineārais instrumentu magazīns: 25 pozīcijas

  • TRUMPF TruBend Center 7030 (B34) – 1. šūna

    • Mašīnas tips: Automātiskais lokšņu lieces centrs

    • Maksimālais lieces garums: 3 123 mm

    • Maksimālais biezums: konstrukcijas tērauds 3,0 mm; nerūsējošais tērauds 2,2 mm; alumīnijs 4,0 mm

    • Maksimālais kastes augstums: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – 2. šūna

    • Tādas pašas specifikācijas kā 1. šūnai

• Sistēmas funkcionalitāte (kopsavilkums)

  • Centrālā automatizētā neapstrādātu lokšņu materiālu uzglabāšana un izņemšana

  • Automātiska materiāla piegāde savienotajām lāzera, perforācijas-lāzera un paneļu liekšanas šūnām

  • Automātiska pārvietošana starp uzglabāšanas un ražošanas stacijām

  • Centralizēta, lielas jaudas lokšņu apstrāde

• Galvenā sistēmas konfigurācija

  • 1 x STOPA Compact II automatizētā lokšņu uzglabāšanas sistēma

  • 1 x TRUMPF TruLaser 5030 fiber 2D lāzera griešanas šūna

  • 1 x TRUMPF TruMatic 6000 fiber perforēšanas un lāzergriešanas šūna

  • 2 x TRUMPF TruBend Center 7030 automātiskās lokšņu liekšanas šūnas

Papildu aprīkojums

• TRUMPF TruLaser 5030 fiber (L76)

  • Automātiskais paliktņu mainītājs

  • LiftMaster Compact 1530 (automātiska iekraušana un izkraušana)

  • STOPA uzglabāšanas savienojums/saskarnes

• TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automātiska lokšņu apstrāde)

  • GripMaster 3000 x 1500 mm

  • Uzglabāšanas sistēmas integrācija/saskarnes

• TRUMPF TruBend Center 7030 (abas šūnas)

  • 2-asu detaļu manipulators

  • 5-asu aizmugurējais atbalsts

  • Rotācijas manipulators

  • ToolMaster Bend

  • Automātiska iekraušana un izkraušana

  • Uzglabāšanas interfeiss

• Visa sistēma

  • Centrālais uzglabāšanas pārvaldības serveris (Windows Server 2022)
