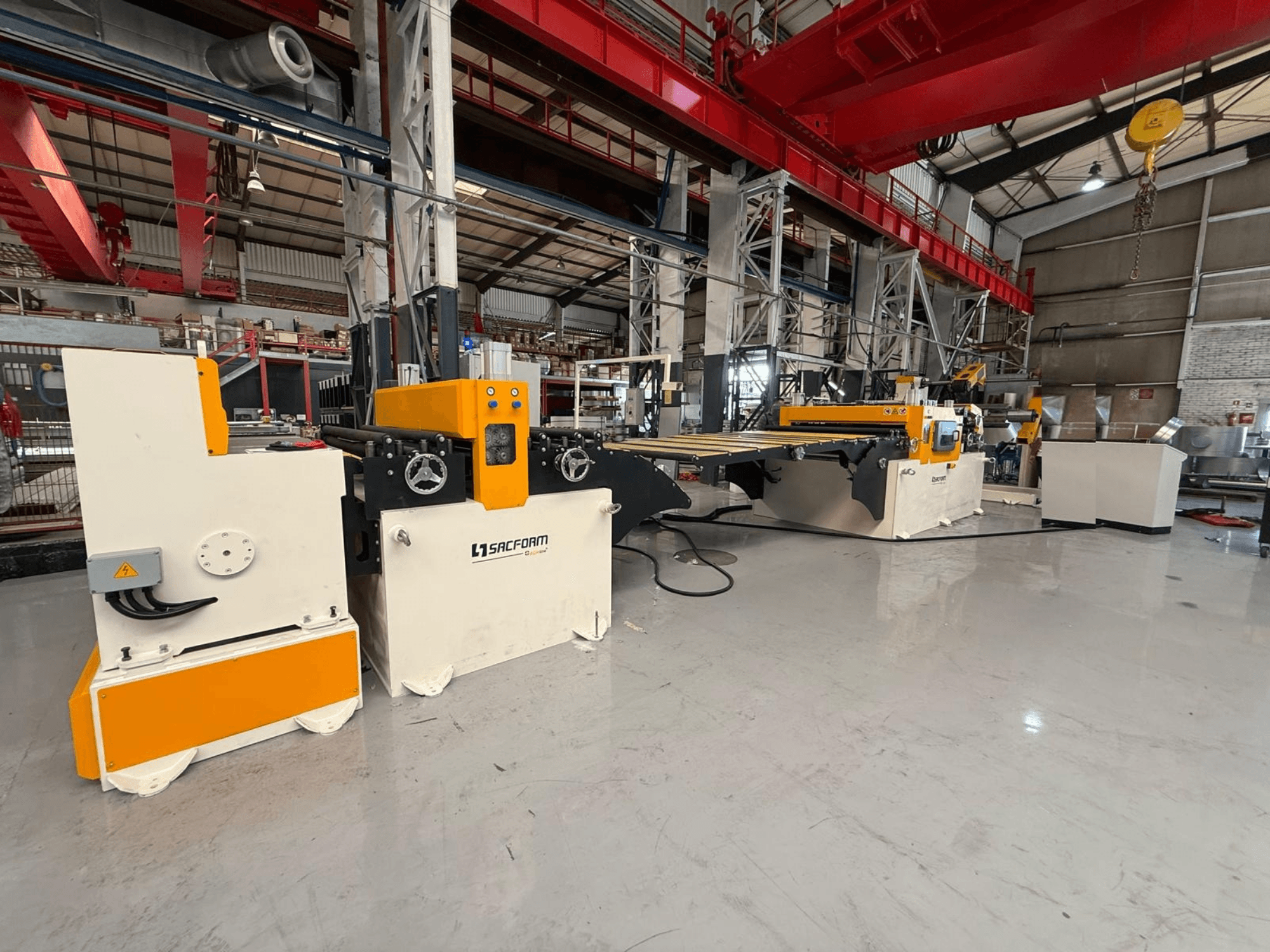

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Ietilpība: 1500 mm platums x 1–3 mm biezums (AL/MS), līdz 1,5 mm (SS), 6 tonnu ruļļi

• Materiāli: alumīnijs (AL), mīkstais tērauds (MS), nerūsējošais tērauds (SS)

• Gatavās loksnes izmērs: platums 500–1500 mm; garums 500–4000 mm

• Rullīšu specifikācijas: iekšējais diametrs 490/610 mm; ārējais diametrs maks. 1400 mm; svars maks. 6000 kg

• Līnijas ātrums: 30 m/min brīvais darba ātrums (griešanas mašīnas start-stop režīms pievieno ~2,5 s uz vienu griezumu)

• Operatori: 1

• Enerģija un komunālie pakalpojumi:

  • Elektroenerģija: 380 V, 3 fāzes, 50 Hz; palīgbarošana 220 V, 50 Hz; 24 V DC elektromagnētiskie vārsti

  • Uzstādītā jauda 32 kW; tipiskais darba patēriņš 13 kW

  • Pneimatiskais spiediens: 6 bar

  • Hidraulika: darba spiediens 120 bar; galvenais darba spiediens 220 bar; 2 hidrauliskie bloki, katrs 40 L

• Vadības un elektronikas sistēma: Siemens PLC; Siemens/Rexroth elektronika un vadības panelis; 7 collu skārienjūtīgais ekrāns; attālās palīdzības iespēja

Līnijas konfigurācija (iekļautie moduļi un galvenie tehniskie parametri)

• Hidrauliskais ruļļu iekraušanas vagons:

  • Celtspēja 6000 kg (viena tinuma), maksimālais platums 1500 mm, maksimālais ārējais diametrs 1400 mm

  • V-veida platforma, hidrauliskais pārvietošanas un pacelšanas mehānisms (300 mm gājiens), vadības panelis

• Hidrauliskais atvelkamējs ar vienu mandrelu:

  • Celtspēja 6000 kg; maksimālais sloksnes platums 1500 mm; iekšējais diametrs 490–610 mm; ārējais diametrs 1400 mm

  • Hidrauliskais vārpsts ar konisku paplašinājumu; motorizēts cilindrs ar reduktoru, regulējams ātrums

  • Augšējais spiediena/drošības atbalsts; lāzera sensors kontrolētai atvīšanai un automātiskai apstādināšanai

• Automātiskā maršrutēšanas/ievietošanas platforma ar servodzinēja lieces sviru:

  • Automātiska ruļļa ievēršana un pārvietošana uz iztaisnotāju

  • Lieces svira: 2 veltņi Ø110 mm, ar servodzinēju; 2 virzuļi

  • Platformas kustība: hidrauliska augšup/lejup un uz priekšu/atpakaļ; automātiska, bez manuālas ievēršanas

• Iztaisnošanas vienība:

  • Ātrums līdz 30 m/min; darba platums 500–1500 mm

  • Kopā 11 veltņi: 7 iztaisnošanas, 2 padeves, 2 fiksēšanas (visi Ø110 mm)

  • Motorizēta iztaisnošanas vienības regulēšana; hidrauliski atverama veltņu grupa

  • Pneimatisks veltņu spiediens; zemas atsitienu pārnesumu grupa; pārnesumu materiāls 8620

  • Vertikālas gultņu vadības; 2 vadības vienības; platuma regulēšana ar pārnesumu sistēmu

  • Iekļauta PVC pārklājuma funkcija

• Servopadevējs:

  • Ātrums līdz 30 m/min; maksimālais platums 1500 mm; biezums 1–3 mm

  • 2 servoveltņi (augšējais/apakšējais) Ø110 mm; veltņu materiāls 4140

  • Garuma griešanas vadība ar kodētāju; pneimatiskais spiediens; zobrati ar mazu atslābumu

  • Vadīšana: divpusējās sānu vadules, horizontālie vadības veltņi, zobratu platuma regulēšana, labās/kreisās puses izlīdzināšana līdz 90°

  • Servovadība: automātisks padeves cikls, programmējams ātrums, programmējams griešanas garums un daudzums, atmiņa 250 programmām un līdz 50 garumiem, 7" skārienjūtīgais ekrāns, 8 ārējie izvadi

• Start-stop giljotīnas šķēres:

  • Griešanas jauda 1–3 mm; platums 1500 mm

  • Asmens materiāls 2379; augsta oglekļa/augsta hroma asmeņi; 2 asmeņi augšā, 4 asmeņi apakšā

  • Regulējams asmeņu atstarpes platums; mehāniska lokšņu fiksācija

  • Aptuveni 2,5 s cikla laika zudums uz vienu griezumu; teflona slīdceļi uz griešanas sijas

• Hidraulikas un pneimatikas zīmoli: Bosch Rexroth/Bucher hidrauliskie vārsti; Festo/Pemaks pneimatika; motori Gamak/Yilmaz

• Elektrība/automatizācija: Siemens PLC; Siemens/Rexroth komponenti; elektroskapis un automatizācijas sistēma

Piezīmes

• Nerūsējošā tērauda apstrādes iespējas ierobežotas līdz maksimālam biezumam 1,5 mm.

• Norādītie 30 m/min ir brīvā līnijas ātrums; faktiskais caurlaidspējas rādītājs ir atkarīgs no griešanas cikla ar startu un apstāšanos (~2,5 s uz katru griezienu).
