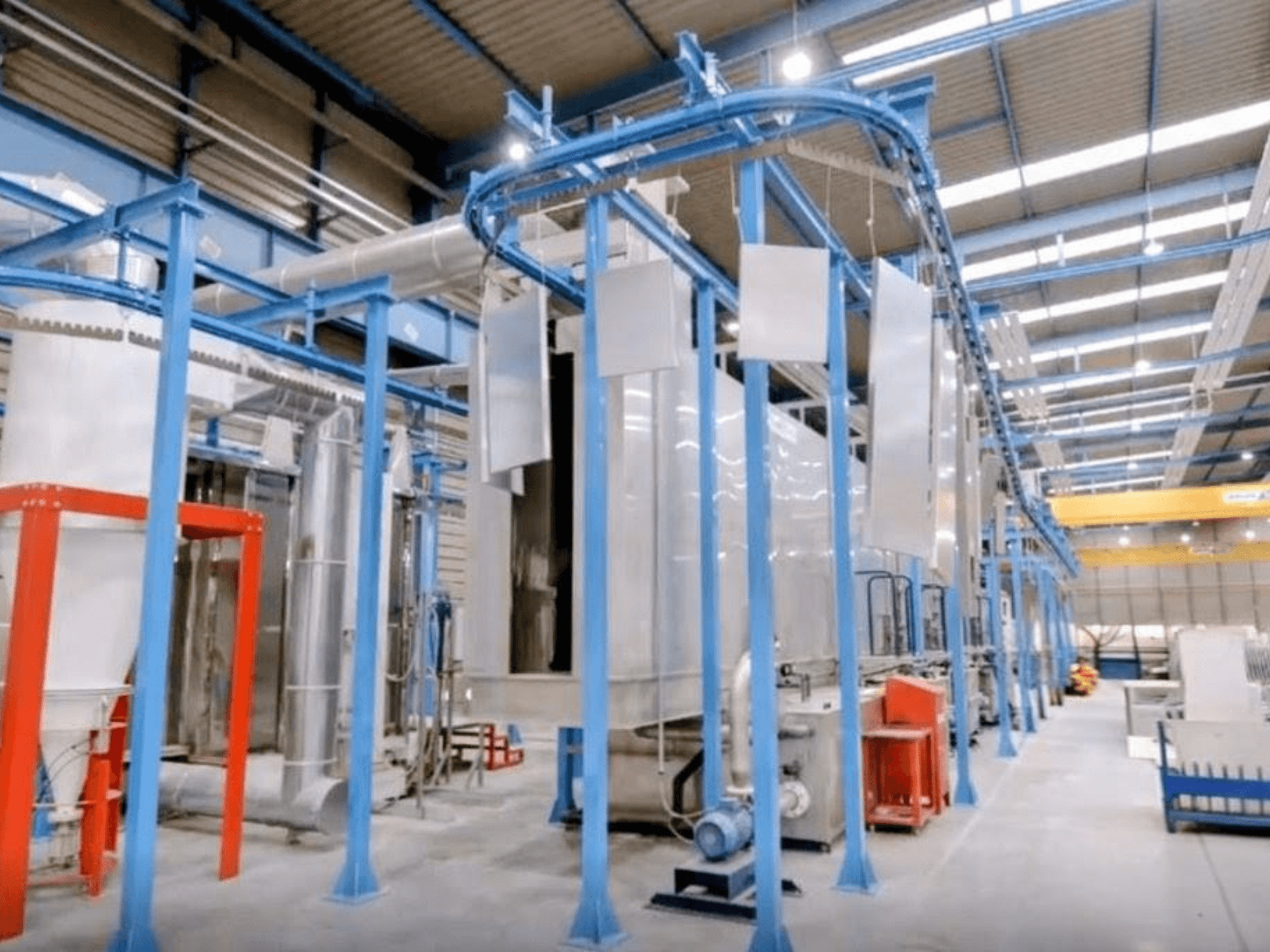

CABYCAL - lppES-OTH-CAB-2018-00001

• Konveijers

  • Tips: virszemes monorail konveijers (ar frekvences pārveidotāju)

  • Ātruma diapazons: no 0,75 līdz 1,2 m/min (projektētais ātrums 0,75 m/min)

• Reciprokators (darba ass)

  • Maksimālais vertikālais gājiens: 2200 mm (regulējams)

  • Vertikālais ātrums: no 0,14 līdz 0,6 m/s (regulējams)

  • Pozicionēšanas kustība: manuāla regulēšana

• Detalju ietilpība

  • Detaļas materiāls: metāls

  • Maksimālie detaļas izmēri (garums x platums x augstums): 1 000 x 100 x 2 000 mm

  • Atstarpe starp vadu (P x A): 300 x 2 200 mm

  • Maksimālā slodze: 35 kg uz 800 mm garu pakaramu plauktu

  • Ražošanas jauda: 56 pakaramie stendi stundā pie 0,75 m/min; 90 pakaramie stendi stundā pie 1,2 m/min

• Pulvera uzklāšanas sistēma

  • Zīmols/modelis: Nordson Encore LT

  • Reciprokatori: 2 elektroniskie reciprokatori

  • Automātiskie pulverizatori: 4x automātiskie pulverizatori ar atsevišķiem vadības moduļiem

  • Pulvera kabīne un reģenerācija: Kabīne ar reģenerācijas ciklonu un absolūto filtru ar automātisku impulsu strūklas tīrīšanu

  • Gaisa ātrums pie atvērumiem: apm. 0,5 m/s

• Līnijas komponenti un termiskā iekārta

  • Priekšapstrādes tunelis: 5 posmu tīrīšanas tunelis ar ķīmiskajām vannām, tvaika nosūces ventilatoru, priekšējo elektromagnētiskajiem vārstiem

  • Žāvēšanas krāsns: gāzes kurināma, ar iekšējo siltummaini, 2x gaisa recirkulācijas ventilatoriem, 2x gaisa aizkaru ventilatoriem

  • Sacietēšanas (polimerizācijas) krāsns: gāzes kurināma, ar iekšējo siltummaini, 2x gaisa recirkulācijas ventilatori, 1x gaisa aizkaru ventilators, 1x augšējais nosūces ventilators

  • Krāsns degļi: BALTUR (kods 17080010 / BTG 15 5060HZ)

  • Maksimālā darba temperatūra: 180 °C

• Komunikācijas un tehniskās prasības

  • Elektropieslēgums: 400 VAC, 3 fāzes + neitrālais vads + zemējums, 50 Hz

  • Kopējā elektriskā jauda: 90 kW (aptuveni 80 kW nepieciešamība līnijai)

  • Elektroenerģijas patēriņš: ~80 % (izņemot apstrādes kabīni)

  • Kurināmā degviela: dabasgāze

  • Siltuma jauda: kopā 520 kW (650 kW uzstādītā jauda / ~420 kW patēriņš ar siltuma reģenerāciju)

  • Saspiests gaiss: tīrs, sauss gaiss 6–8 bar spiedienā (2x 1/2" savienojumi + 1x 1" savienojums uzklāšanai)

  • Ūdens ar atgriezenisko osmozi: 1-punktu sadale (TTS) pie 2–3 bar; ~600 l/h caur 2" ieplūdi

  • Ēkas prasības: 4–5 jumta caurumi izplūdes skursteņiem; ieteicams notekūdeņu savākšanas akas/grāvji priekšapstrādes drenāžai

Papildu aprīkojums

• 1x manuāls pulvera pistoles ar integrētu plauktu vadības bloku

• 1x pilnīga sijāšanas iekārta ar 10 m padeves šļūteni

• 1x 36 kg pulvera tvertne

• 1x reģenerācijas Venturi sūknis
