BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

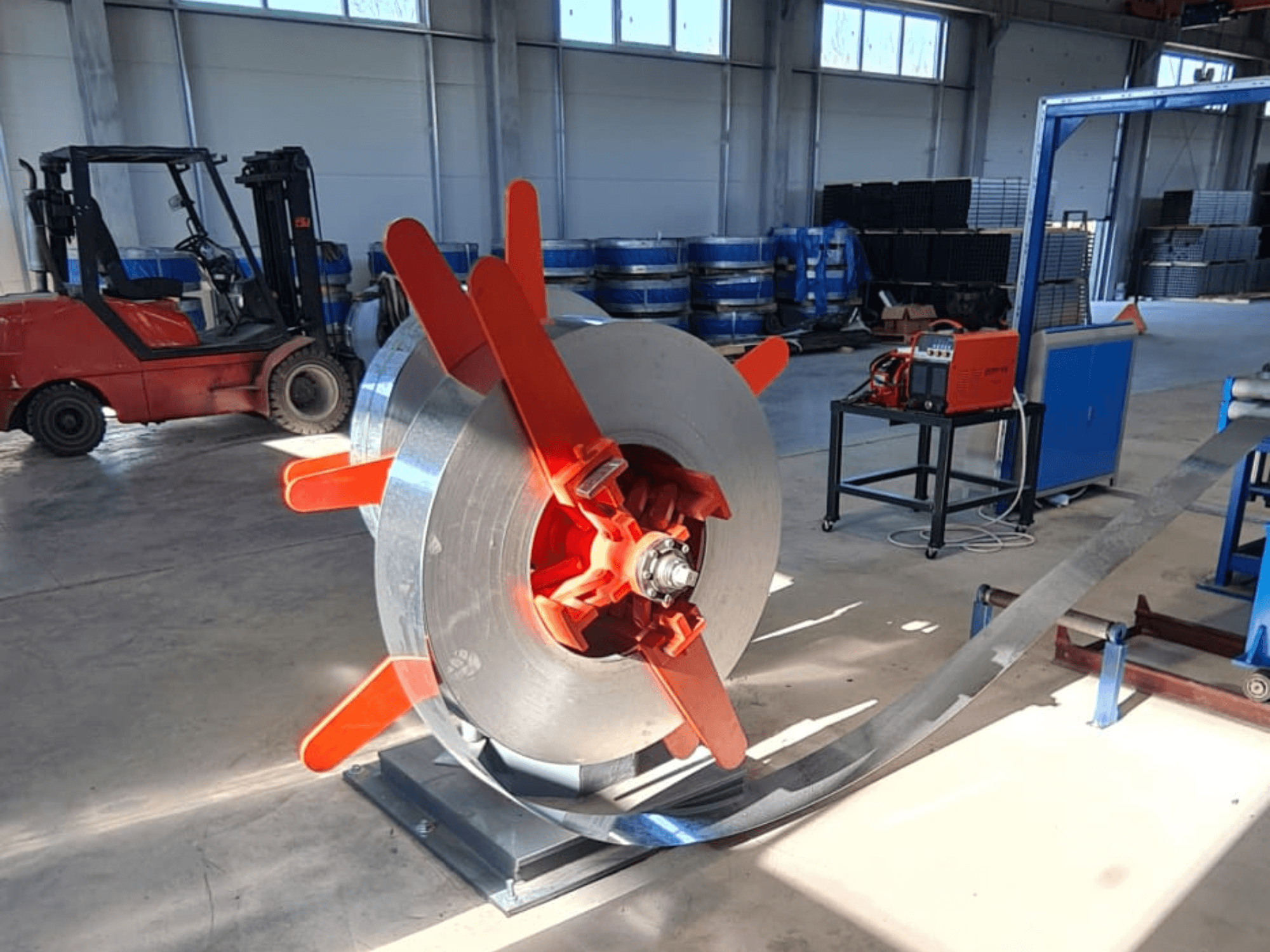

Lietota cauruļu ražošanas līnija Zīmols: Bazhou Wanxin Industrial and Trading Ražošanas gads: 2021 Cauruļu ražošanas līnija sastāv no: Divstaciju ruļļu atvītņa Funkcija: Pasīvi atvītina ruļli. Konstrukcija: Divu staciju konstrukcija ar 180° pagriezienu; manuāla izplešanās. Priekšrocības: Ātra iekraušana, vienkārša un ērta darbība. Hidrauliskās šķēres un galā metināšanas iekārta Funkcija: Nogriež lentes priekšējo un aizmugurējo galu, centrē lenti un atkal to sametina kopā. Konstrukcija: manuālas hidrauliskās šķēres ar strēli, priekšējiem un aizmugurējiem spiedvārpstiem, priekšējiem un aizmugurējiem centrēšanas vārpstiem, metināšanas ierīci. Griešanas metode: hidrauliskās šķēres Presēšanas metode: divcilindru prese Metināšanas metode: manuālā metināšana Rullīšu uzkrājējs Funkcija: Lai nodrošinātu metināto cauruļu nepārtrauktu ražošanu, aiz griešanas un galā metināšanas platformas ir uzstādīta uzkrājuma vienība. Tā nepārtraukti padev sloksni, kamēr materiāls tiek sagatavots iekraušanai, atvīšanai, griešanai un metināšanai. Konstrukcija: Rāmja tipa, ar pārvietojamiem un fiksētiem rāmjiem (ieskaitot padeves ierīci). Padeves ātrums: maks. 120 m/min Uzglabāšanas ātrums: maks. 200 m/min Uzglabātās lentes garums: 200–400 m Saspiešanas veltņa motors: maiņstrāva 11 kW Formēšanas un kalibrēšanas mašīna Darba augstums: +850 mm Jauda: maiņstrāvas/līdzstrāvas motors 160 kW, 1000–2000 apgr./min. Reduktors: ar rūdītiem zobiem Izvietojums: pasīvs 5-veltņu iztaisnotājs, vertikāli veltņi sloksnes padevei; formēšana ar 7 horizontāliem veltņu stendiem un 8 vertikāliem veltņu stendiem; vadīšana, presēšana, atgriezumu noņemšana, dzesēšana un kalibrēšana ar 6 horizontāliem veltņu stendiem un 5 vertikāliem veltņu stendiem; 1 apaļais kalibrēšanas stends. Apļveida kalibrēšanas stends: 1 izlīdzināšanas ierīces komplekts; 2 puses ar 8 veltņiem, 4 veltņi katrā pusē; Ø30 mm, 40Cr, rūdīti, atlaidināti un sacietināti. Horizontālā veltņa vārpsta: Ø60 mm, gultņu pozīcija 55, materiāls 40Cr Horizontālo veltņu virsmas apstrāde: virsmas rūdīšana, HRC 50–55 Gultņu slīdnis: kaltā tērauda 45# Vertikālā veltņa vārpsta: Ø40 mm, materiāls 40Cr, rūdīta, atlaidināta un sacietināta Vertikālie un horizontālie veltņi – statņu tips: portāla tips, atvēruma platums 120 mm, horizontālo veltņu statņu fiksācija regulējama ar vārpstas pārnesumu Horizontālo un vertikālo veltņu statņu materiāls: metināti, pēc tam pakļauti novecošanas atkaulošanai Pārnesumkārba: spirālveida koniskā zobratu pārnesumkārba Saspiešanas veltņu vārpsta: Ø50 mm, 2 saspiešanas veltņi, regulējami ar manuālu skrūves stieni Vadības vārpsta: Ø40 mm Atgriezumu noņemšanas nazis: 2 gab., viens darbībā, otrs kā rezerves Dzesēšanas tvertne Aukstā zāģa Funkcija: Aukstais zāģis ir viena no galvenajām iekārtām ERW cauruļu ražošanas līnijā. Tas spēj nogriezt caurules uz iepriekš iestatītu garumu ātrgaitas ražošanas procesā. Tips: KK-5-50 Cauruļu diametrs: apaļās caurules Ø16–63,5 mm un atbilstošās kvadrātveida un taisnstūra caurules Griešanas garums: jebkurš garums no 1 līdz 6 m Materiāla biezums: 0,6–2,5 mm Zāģa motors: 11 kW maiņstrāvas motors ar frekvences pārveidotāju Padeves motors: 2,9 kW servodzinējs, Yaskawa Piedziņas motors: 11 kW servodzinējs, Yaskawa Padeves režīms: Servodzinēja daudzpakāpju ātruma padeve Ātruma sekošana: maks. 110 m/min Fiksēšanas spēks: pneimatisks Zāģa asmens: Ø400 mm Zāģa reduktora modelis: KK-80 Zāģēšanas gājiens (sliedes garums): 3 m Mašīnas izmēri: 4500 × 1500 × 1300 mm Konveijera sliede, galds un iepakošanas mašīna Funkcija: Formētās caurules tiek automātiski pārvietotas no ruļļa uz galdu. Tās tiek iepakotas sešstūra veida saiņos, izmantojot vienkāršu iepakošanas mašīnu. Rullu sliedes garums: 16 m, 1 motors YCT200-4A, 5,5 kW Piezīme: Tehniskie dati un apraksti ir pārrakstīti no sākotnējā pasūtījuma apstiprinājuma. Tie ir paredzēti tikai informatīviem nolūkiem un nav saistoši.
