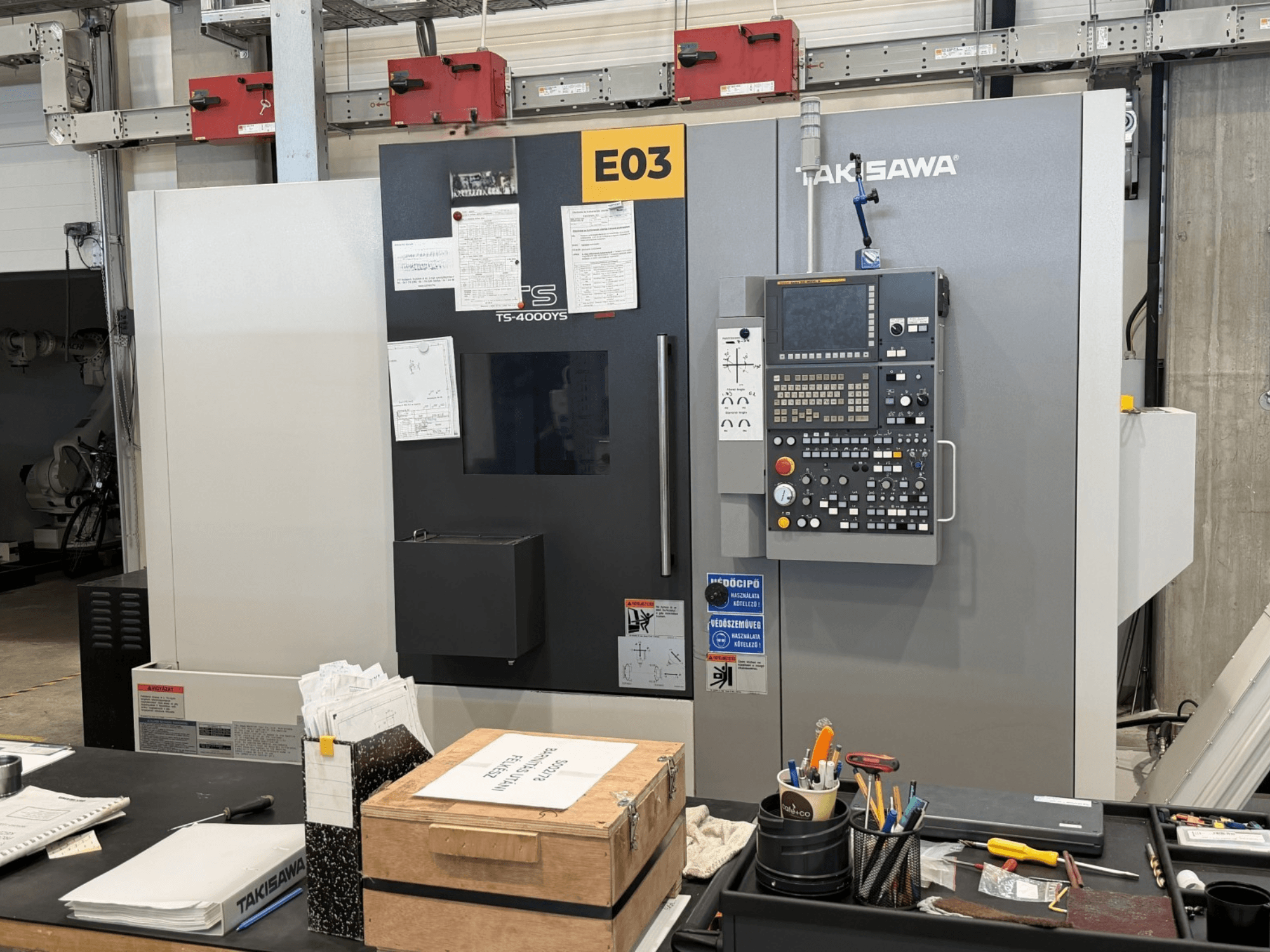

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Jauda:

• Maks. pagrieziena diametrs: Ø 600 mm

• Maks. virpošanas diametrs x garums: Ø 370 x 750 mm

• Stieņa diametrs: Ø 82 mm

Galvenais vārpstas vārpstas:

• Vārpstas centra līnijas augstums no grīdas: 1140 mm

• Gultņa/cauruma diametrs: Ø 140 / Ø 90 mm

• Vārpstas gals: A2-8

• C-ass izšķirtspēja: 0,001°

Pretvārpsta:

• Vārpstas centra līnijas augstums no grīdas: 1140 mm

• Gultņa/cauruma diametrs: Ø 90 / Ø 53 mm

• Vārpstas gals: F-140

• Ātrums: 6000 apgr./min.

• C-ass izšķirtspēja: 0,001°

Gājieni:

• Y: -50 ~ +70 mm

• A: 780 mm

Ātrgaitas pārvietošanās:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Jauda:

• Galvenā vārpstas motors (30 min. / 100 % ED): AC 22 / 15 kW

• Maks. griezes moments (galvenais vārpstas motors): 618 Nm (S3 25%)

• Pretvārpstas motors (30 min. / 100 % ED): AC 11 / 7,5 kW

• Maks. griezes moments (pretvārpsta): 175 Nm (S3 25%)

Piedziņas instrumenti:

• Revolvera pozīcijas: 12 gab.

• Maks. ātrums: 6000 apgr./min (1/min)

• Piedziņas jauda (S3 25 % / 100 % darba cikls): 7,5 / 3,7 kW

• Maks. griezes moments: 48 Nm

Instrumentu aprīkojums:

• Instrumenta kāta šķērsgriezums: 25 x 25 mm

• Urbšanas stieņa diametrs: Ø 50 mm

Vadība: CNC trajektorijas vadība FANUC 32i-B
