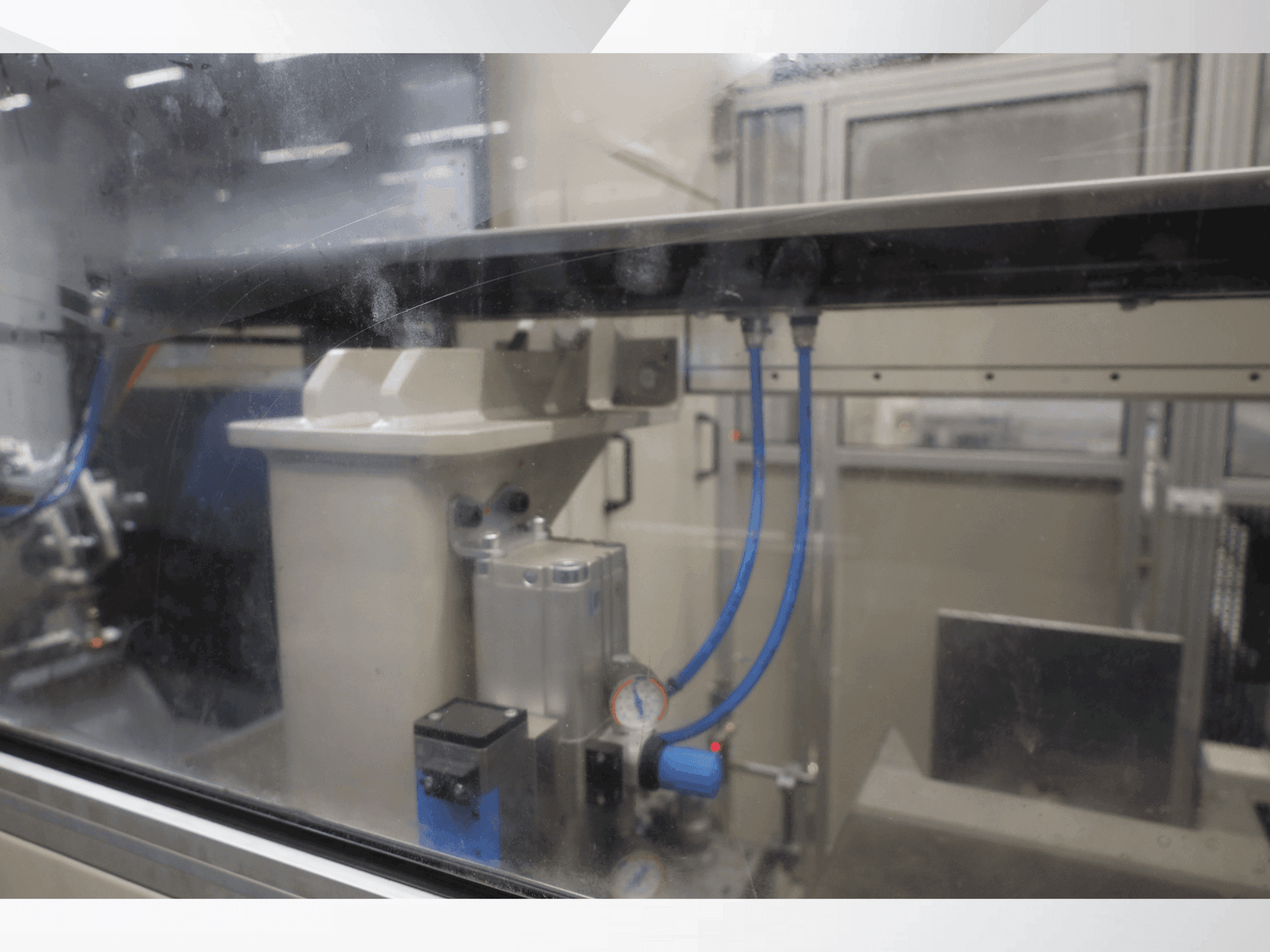

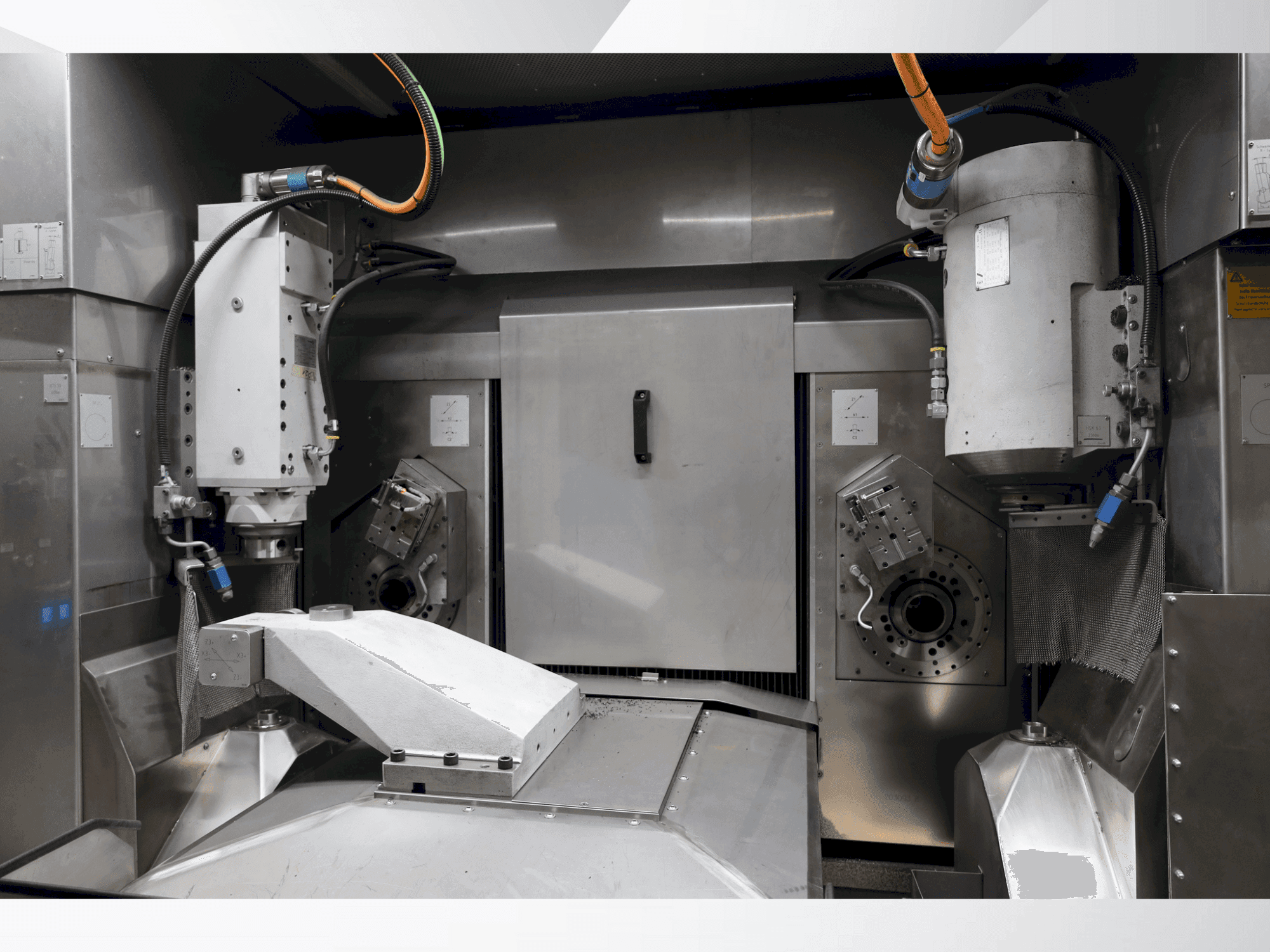

PROFILATOR - DV370-HL-05DE-OTH-PRO-2020-00001

Papildu aprīkojums

• Zobu vārpsta 1: instrumenta iespīlēšanas saskarne: HSK-C63/ Instrumenta ātrums max: 4500 1/min /Skrūves pievilkšanas griezes moments, izplešanās patrona: 20 Nm
• Zobu vārpsta 2: instrumenta iespīlēšanas saskarne: UTS 50 /instrumenta ātrums max: 7000 1/min/ Skrūves pievilkšanas griezes moments UTS skava: 40 Nm

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Nc sagataves vārpsta 1: traversa ceļš x1: 1760 mm, z1: 385 mm/ gājiena izšķirtspēja uz cnc: 0. 001 mm/ asu ievades ātrums max: 60 m/min
• Nc sagataves vārpsta 2: traversa ceļš x2: 2011 mm, z2: 390 mm / pārvietošanās izšķirtspēja uz cnc: 0. 001 mm / asu ievades ātrums max: 60 m/min
• Nc sagataves pretturētājs: traversa ceļš x3: 104mm, z3: 107mm /ceļošanas izšķirtspēja uz cnc: 0,001mm /asu ievades ātrums max: 60 m/min
• Zobratu tornis 1: traversa ceļš y11: 195 mm /ceļošanas izšķirtspēja pie cnc: 0,001 mm / pagriešanas leņķis b1 max: 10°
• Iekraušanas portāls: gājiena u5 ass: 1907 mm / traversa trajektorija v5 ass: 271 mm
• Ievades ātrums (visas piemērojamās asis): max 60 m/min
• Rotācijas diametrs max: 210mm/apstrādes diametrs max: 200mm/sagataves garums max: 300mm/interfeiss, sagataves iespīlēšana: kk6/sagataves ātrums max: 1100 1/min
• Rūpnīcas aizmugurējā vārpsta 1/2: maksimālais ātrums: 1000 1/min/pārnesuma vārpsta 1 un 2, pārslēgšanas slīdnis y11, nc sagataves pretturētājs, slīdnis x1/x2, slīdnis z1/z2, a11 ass (uzlādes iekārta), u5 un v5 asis (slodzes portāls: 0, 3 min 0 maks. 0:0/3 min 0:0 1/min 2. Pārnesuma vārpstai
• Iekraušanas portāls: 500kg/magnētisko skaidu konveijers: 100kg/ūdens dzesētājs: 150kg
