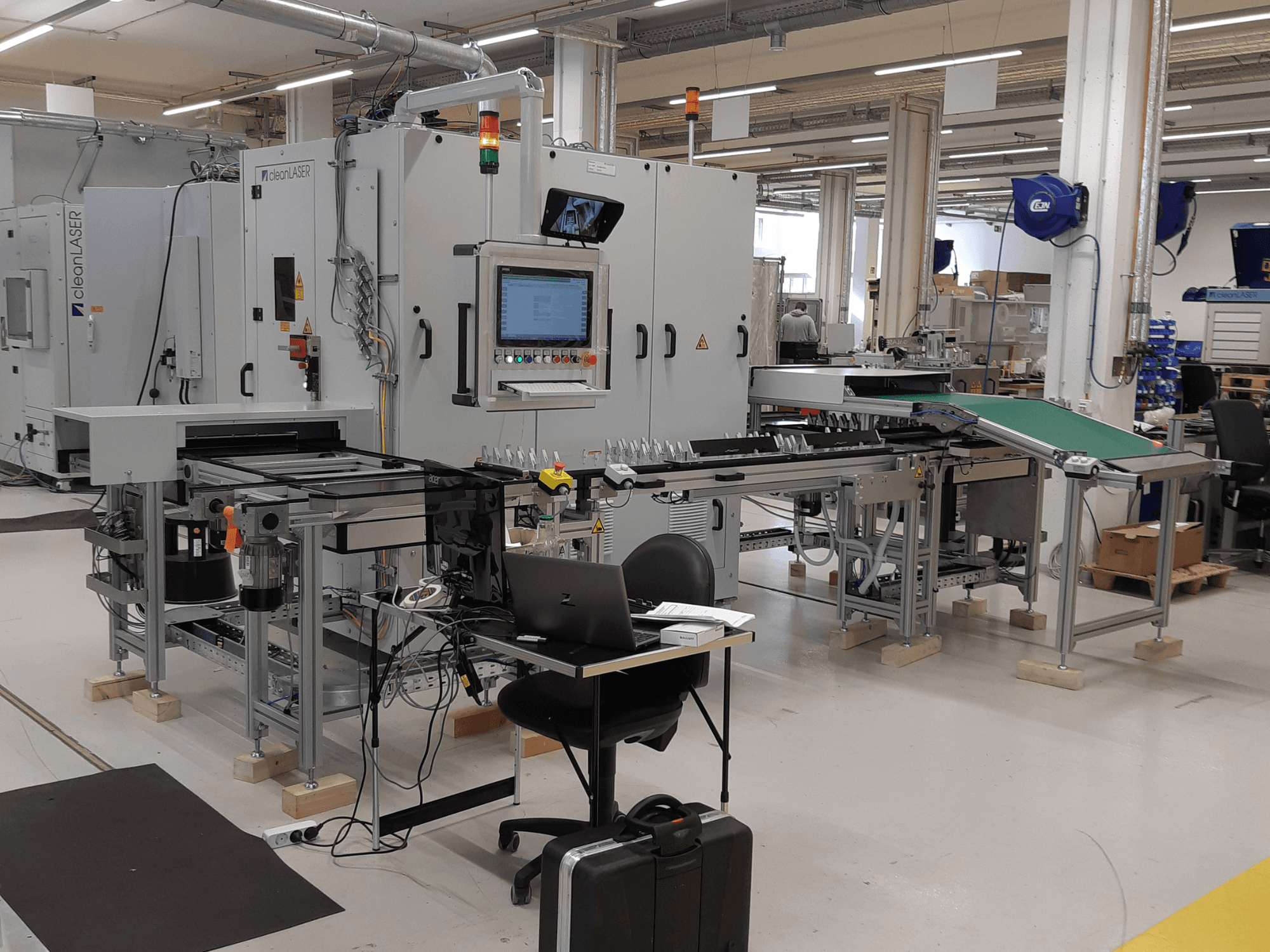

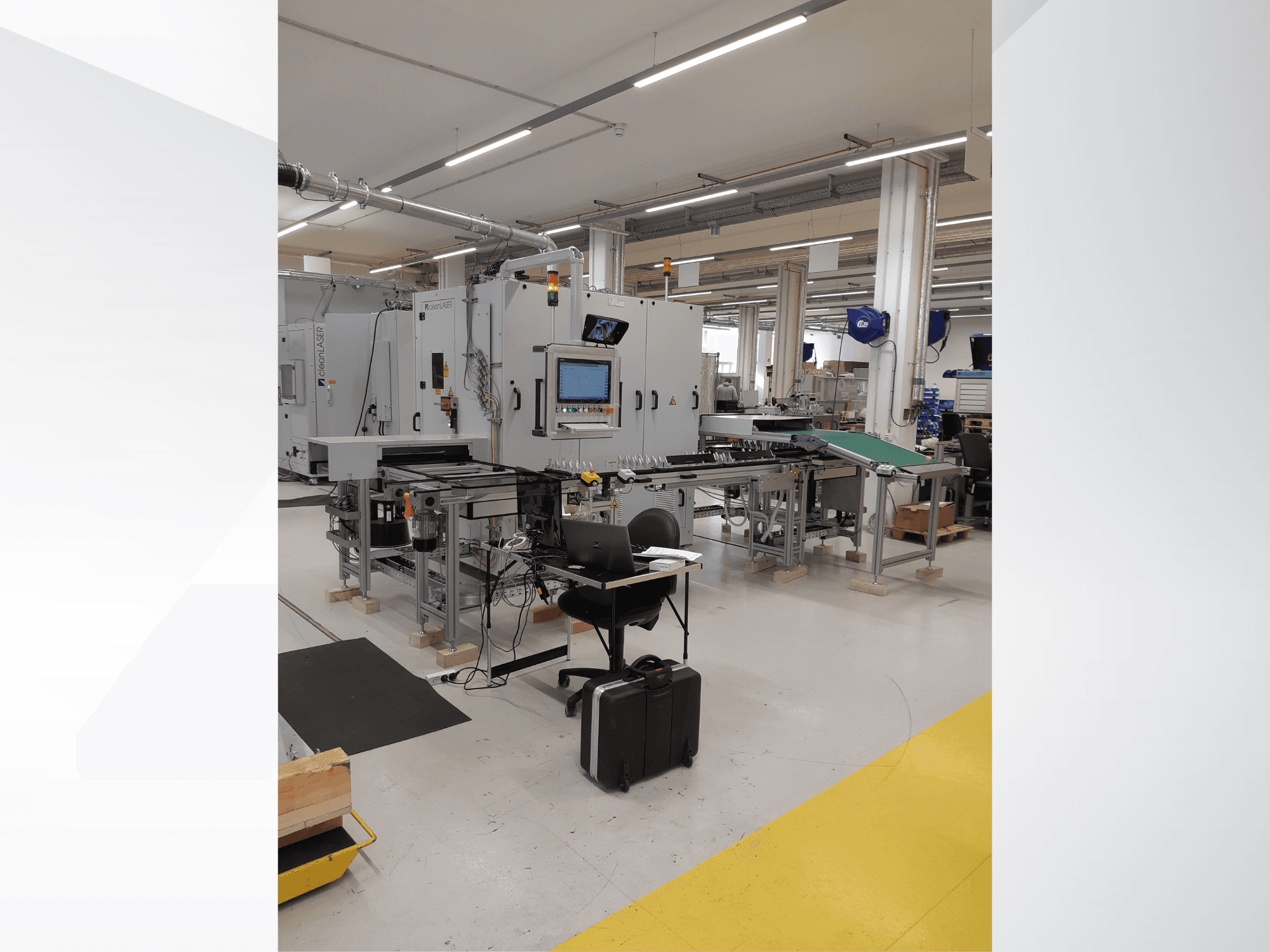

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

• Iekārtas tips: automatizēta robotizēta lāzera tīrīšanas sistēma

• Lāzera avots: cleanLASER CL600 vidējas jaudas lāzers

• Lāzera tips: diodē sūknēts cietvielu lāzers (DPSSL)

• Lāzera viļņa garums: 1064 nm

• Lāzera darbības režīms: impulsu (ns)

• Vidējā lāzera jauda: 600 W ±5 %

• Lāzera viļņa garums: 658 nm

• Virsmas izlīdzināšanas lāzera jauda: 28 mW

• Dzesēšanas sistēma: Integrēta ūdens-ūdens dzesēšanas sistēma

• Papildu dzesētājs: Cooler ONE Plus Air (gaisa dzesēšana)

• Šķiedru kabeļa tips: kvarca optiskais kabelis

• Šķiedras garums: 10 m

• Šķiedras forma: kvadrātveida

• Aizsargcaurules diametrs: 21 mm

• Optiskā sistēma: STAMP 25 2D optika

• Optikas savienojums: 90°

• Fokusa attālums: 163 mm

• Vadības bloka zīmols: Siemens

• Vadības bloka modelis: SIMATIC S7-1500 PLC

• Piedziņas sistēma: Siemens 1FK7 servopiedziņas

• Lineārā asu sistēma: 3-asu portāla sistēma

• Maksimālā ass celtspēja: aptuveni 25 kg

• Asu ātrums (X/Y): >200 mm/s

• Saziņas interfeiss: Profinet

• Digitālā I/O: standarta

• Programmatūra: cleanSTUDIO / cleanCONTROL

• Rūpnieciskais dators: 19" plauktu dators

• SSD ietilpība: 256 GB

• RAM: 8 GB

• Procesors: Intel Core i5 (minimums) vai līdzvērtīgs

• Robots: ABB robots

• Satvērējs: 2 detaļu satvērējs

• Konveijeru sistēma: Bosch TS2 pārvietošanas sistēma

• Iekraušanas sistēma: manuāla detaļu pārvadātāja iekraušana

• Izkraušanas konveijera garums: apm. 4,8 m

• Nosūces sistēma: ULT Maxi Plus

• Ventilatora jauda: maks. 4 000 m³/h

• Maksimālais spiediens: 3 300 Pa

• Filtra kasetnes: 4 × 600 mm

• Putekļu tvertnes tilpums: 200 L

• Absorbcijas jauda: 5 kW

• Elektropiegāde: 400 V, 3 fāzes

Papildu fotogrāfijas ir pieejamas pēc pieprasījuma.
