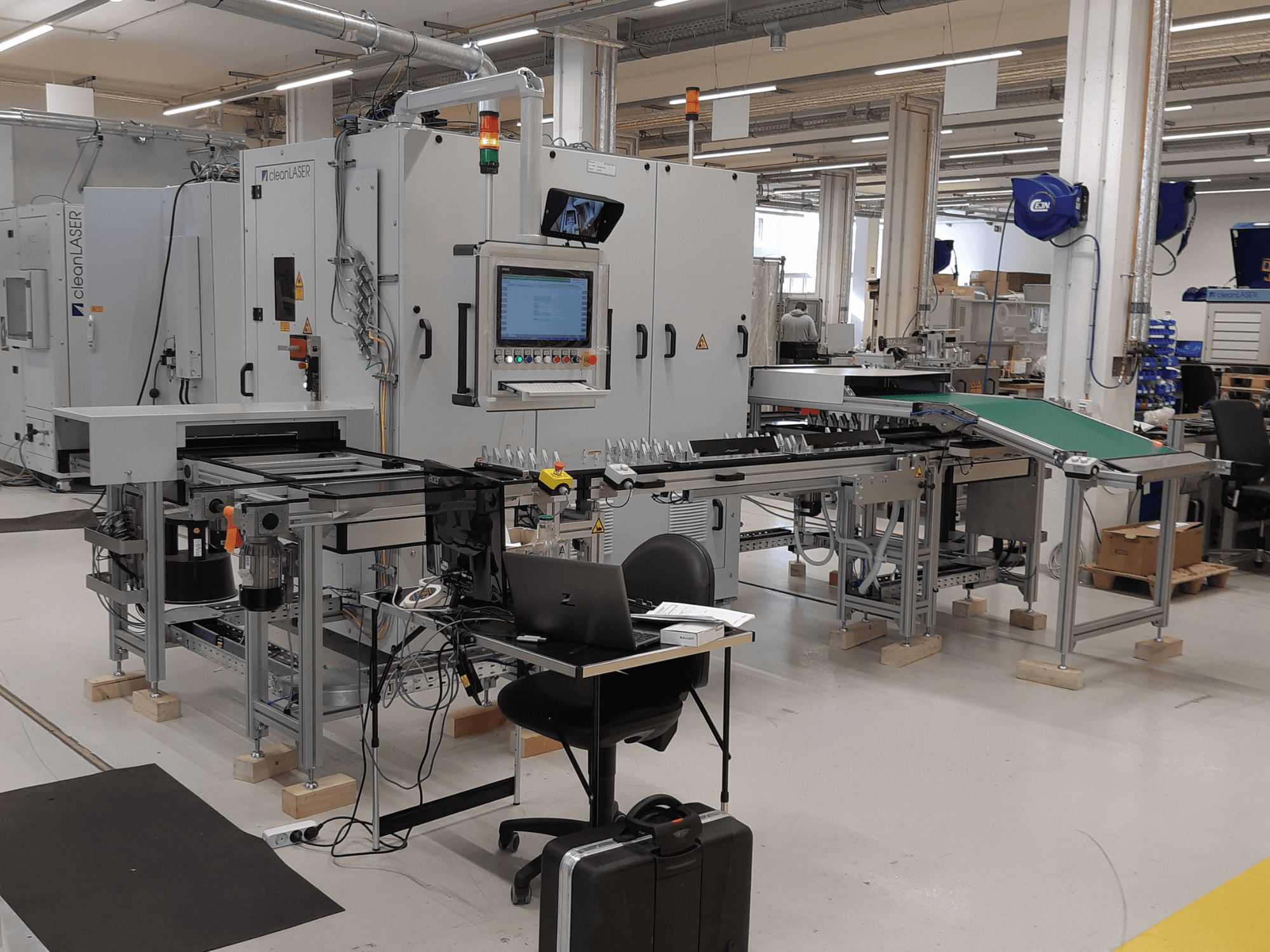

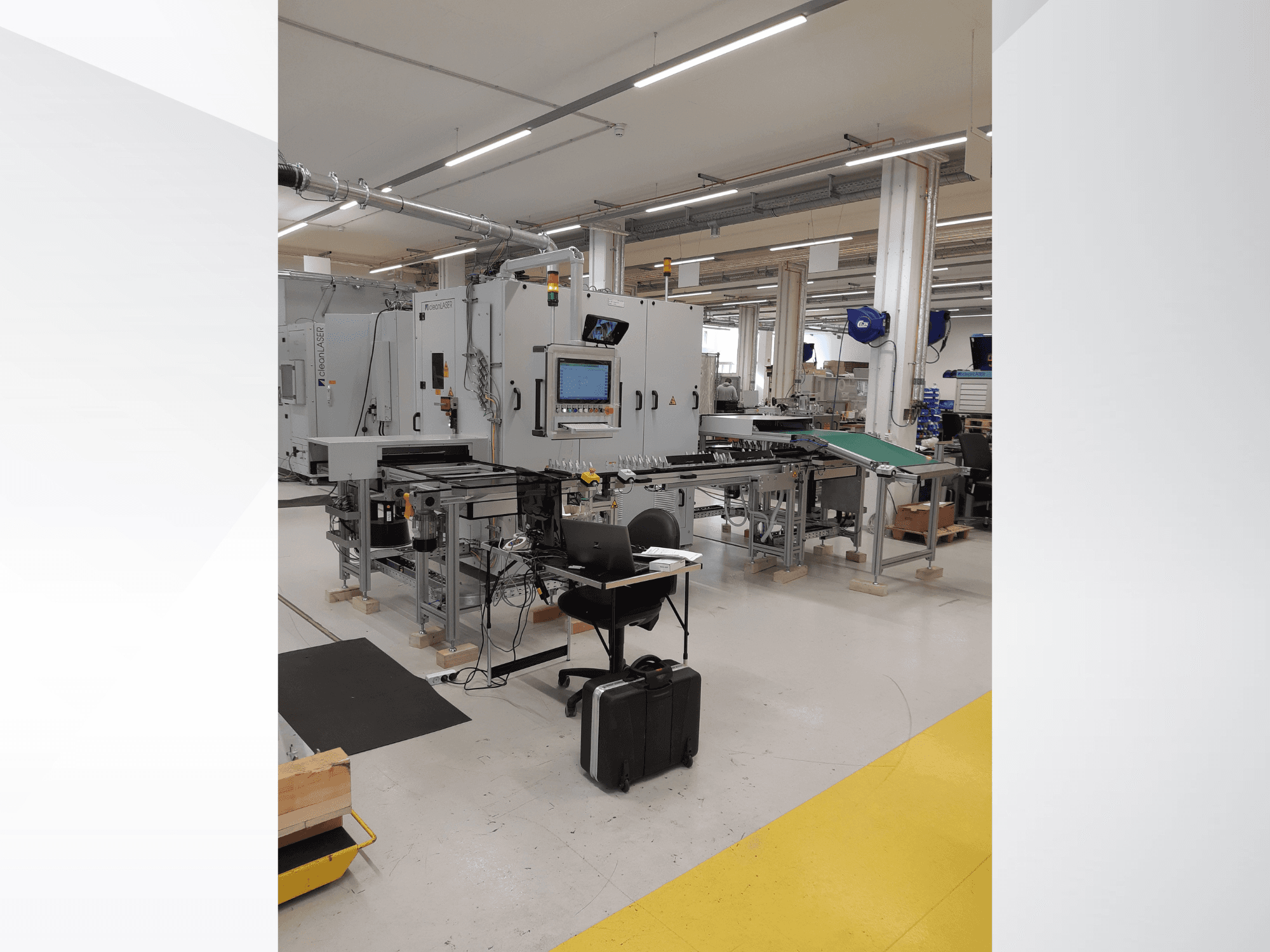

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Iekārtas tips: Automatizēta robotizēta lāzera tīrīšanas stacija

• Pielietojums: automatizēta metāla detaļu tīrīšana ar lāzeru / virsmas apstrāde

• Lāzera avots: cleanLASER CL600

• Lāzera tips: Q-slēgts šķiedru lāzers

• Vidējā lāzera jauda: 600 W

• Viļņa garums: 1064 nm

• Lāzera klase: 4. klase (lāzera avots)

• Pilnās sistēmas klasifikācija: 1. klases lāzers

• Lāzera optika: STAMP 25

• Skenera tips: 2D skeneris

• Darba skenēšanas lauks: apm. 65 × 65 mm

• Objektīvs: f = 163 mm

• Sarkans pozicionēšanas lāzers: Jā

• Impulsu frekvence: mainīga

• Stara virzīšana: pilnībā izlīdzināts stara ceļš

• Ārējā optiskā šķiedra: apm. 8 m

• Durvju bloķēšanas savienojums: Jā

• Attālā diagnostika: TCP/IP / USB

• Fieldbus interfeiss: Profinet

• Programmatūra: cleanSTUDIO

• Tālās diagnostikas programmatūra: CLL Remote Diagnostics

• Robota tips: 6-asu rūpniecības robots

• Robota programmēšana: mācību režīms

• Robota satvērējs: Vienas detaļas satvērējs

• Iekraušanas sistēma: manuālā iekraušana

• Konveijeru sistēma: Bosch T2 pārvadājumu sistēma

• Bufera sistēma: vairāki detaļu pārvadātāji

• Izkraušana: automātiska konveijera sistēma

• Konveijera garums: apm. 2 m

• Detalju pārvadātājs: nav iekļauts

• Paredzētie detaļu veidi: 2

• Mašīnas izmēri (P × D × A): apm. 2 035 × 2 200 × 2 215 mm

• Mašīnas rāmis: metināts tērauda pamatnes rāmis

• Šūnu konstrukcija: alumīnija profili

• Darba galds: alumīnija T-veida rievota plāksne

• Priekšējās durvis: salokāmās durvis

• Elektroskapis: integrēts dubultskapis

• Skapja platums: 1 200 mm

• Skapja dziļums: 800 mm

• Dzesēšanas prasības: ārējā ūdens dzesēšana (<17 °C)

• Dzesētājs: Cooler ONE Plus Air Rev. 2.0

• Vides temperatūra: līdz 38 °C

• Dzesēšanas veids: gaisa dzesēšana

• Elektrobarošana: 400 V

• Darbības valoda: vācu / angļu

Absorbcijas / izsūknēšanas sistēma

• Ekstrakcijas sistēma: TEKA Maxi

• Motora jauda: 3 kW

• Maksimālais gaisa plūsmas apjoms: 500 m³/h

• Maksimālais vakuums: 1 000 Pa

Papildu fotogrāfijas ir pieejamas pēc pieprasījuma.
