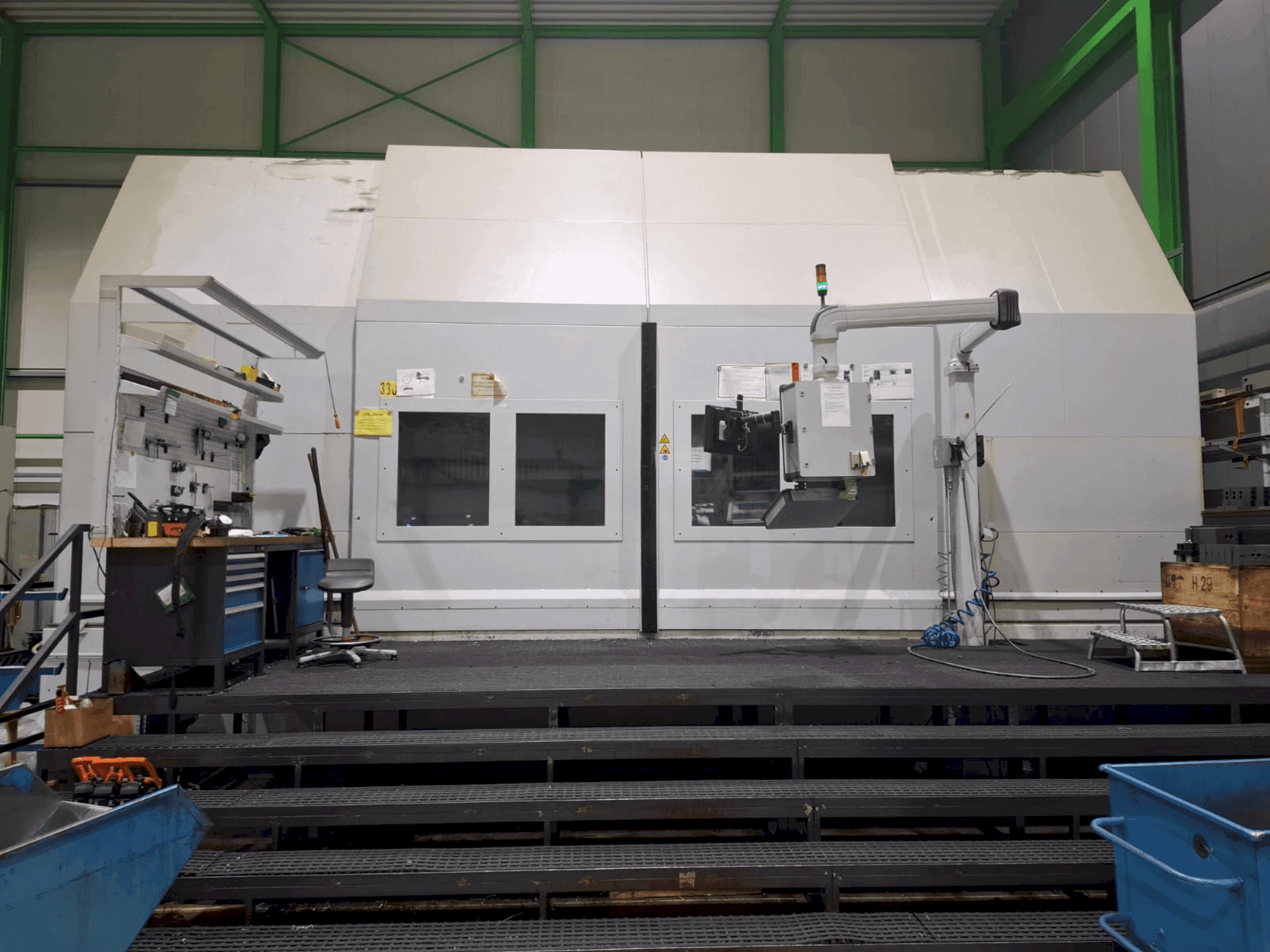

Pittler - PV4000DE-TUR-PIT-2018-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Asis: 5 / tips: vertikālā virpošanas mašīna ar 1 pagrieziena vārpstu, 2 instrumentu nesējiem uz 2 šķērsvirziena slīdņiem / maks. šūpošanās diametrs: 3800 mm / vārpstas slodzes izturība (patrona + sagatave): 35000 kg / trokšņa līmenis: ≤80 db(a) saskaņā ar en 12478
• X1 ass gājiens: 2800 mm / x2 ass gājiens: 3200 mm / z ass gājiens: 1000 mm / ātrās traversijas ātrums: x: 32 m/min, z: 20 m/min / padeves spēks: 22 kn (x un z) / vadotnes: lineāras vadotnes bez brīvkustības / pozīcijas mērīšanas sistēma: lineāra
• Tips: siemens sinumerik 840 d sl / nc atmiņa: 10 mb / lietotāja saskarne: hmi operate, op019 ar 19 collu krāsu displeju / programmatūras opcija: programsync / tīkla saskarne: ethernet, dnc opcija / attālinātā apkalpošana: izmantojot teamviewer, teleserviss plc un nc
• Motors: ar šķidrumu dzesējams asinhronais motors ar lauka orientētu vadību / maks. ātrums: 100 apgr. /min / griezes moments: 67000 nm pie 40% darba cikla / piedziņas jauda: 200 kw pie 100% darba cikla / gultnis: precīzs aksiāls dziļrievas lodīšu gultnis, Ø 1400 mm / vārpstas atloks: Ø 1900 mm / funkcijas: sadursmju aizsardzība, izlīdzināšanas palīglīdzeklis, ūdens dzesēšana
• Instrumentu sistēma: capto c8 / 20 instrumentu turētāji ar tiešu dzesēšanas šķidruma padevi / dubults instrumentu turētājs (mfu): virpošanai un urbšanai, ātrums līdz 6000 apgr. /min, griezes moments: 120 nm (100% darba cikls), b ass: bezpakāpju leņķiskā pozicionēšana / instrumentu magazīna (kreisajā pusē): 25 pozīcijas (ķēdes tipa), maks. Diametrs: 150 mm, garums: 400 mm, svars: 20 kg / instrumentu magazīna (labajā pusē): 41 pozīcija (mfu galvai)
• Hidrauliskā iekārta: ar proporcionālu vārstu, izvēlējamu iespīlēšanas spiedienu / elektroniskais rokas rats: siemens ht2 / siemens drošība integrēta: slīdņa un vārpstas kustības, atverot durvis / mērīšanas zonde: ≤5 µm precizitāte, bezvadu, maināms instruments / gaisa attīrītājs: uas smog hog sh-m20 225 / t tr e, 1,5 kw, 4000 m³/h / automātiskas divdaļīgas darba zonas durvis / darba zona ar ieeju: ar pakāpienu plāksni
• Dzesēšanas sistēma: 6 bāri, 80 l/min / papīra lentes filtrs: knoll kf150/1550, 150 l/min, ~60 µm filtrācija, 1550 l tvertne / augstspiediena sūknis: 70 bāri, frekvences vadība (iespējama paralēla padeve) / iegremdējamais dzesētājs: uzstādīts filtra tvertnē / eļļas lentes nosūcējs: friess 1u tips / skaidu konveijers: knoll, eņģu lentes tips, izvades augstums 1150 mm
• Röhm 12 žokļu kompensācijas patrona (kfg 3500/3/6/12), Ø 3500 mm, augstums 500 mm / tandēma cilindrs ar eļļas sadalītāju un mērīšanas sistēmu / žokļa gājiens: 55 mm / kompensācija uz vienu žokli: ±6 mm / virzuļa gājiens: 120 mm / maks. Iespīlēšanas spiediens: 60 bar / kopējais iespīlēšanas spēks: 10–200 kn / maks. ātrums: 100 apgr. /min / patronas svars: ~30000 kg
