EMAG - EMAG VL5 i DSL PL-TUR-EMA-2014-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

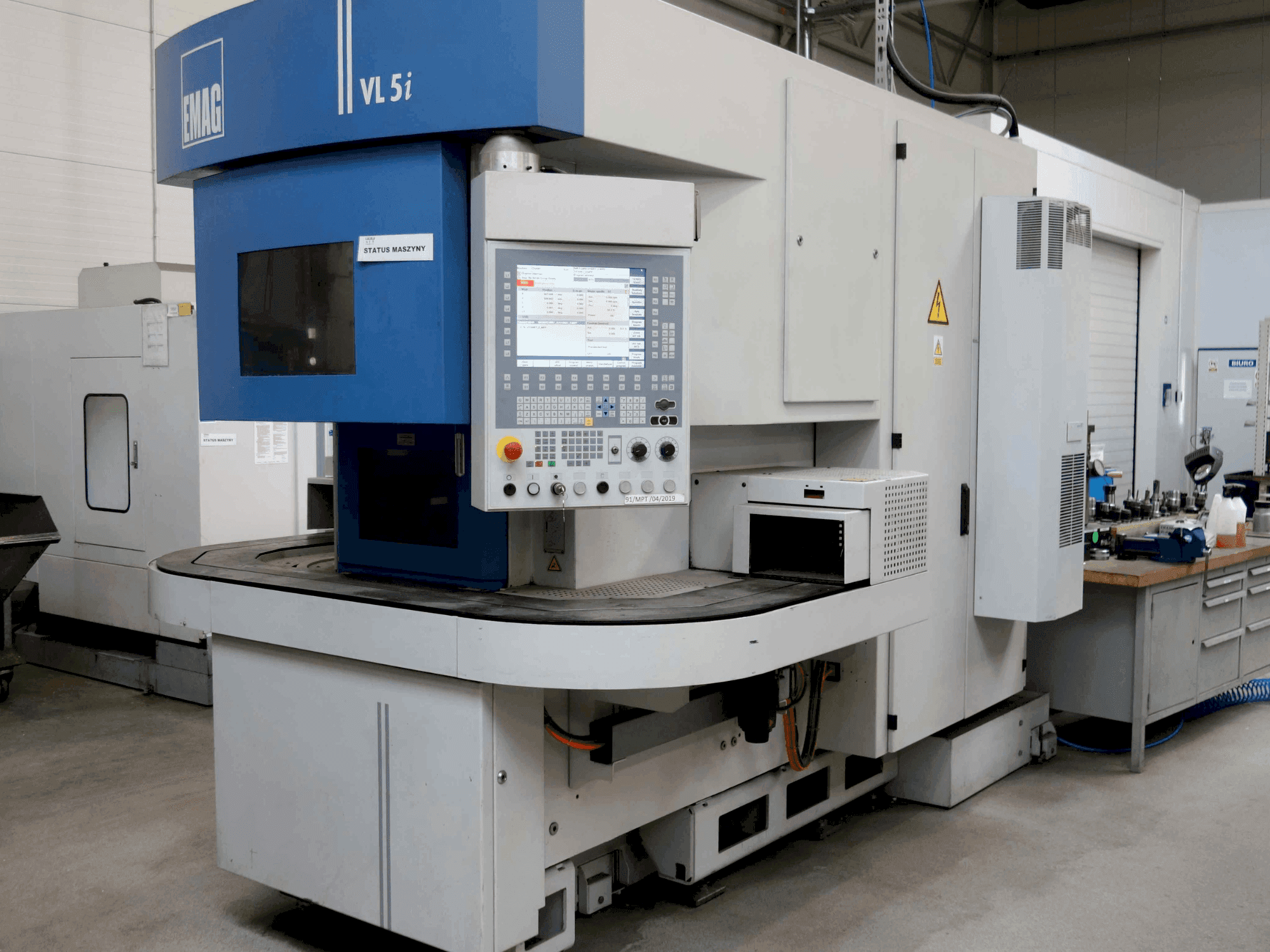

Šis vertikālais virpošanas stends EMAG VL5 i DSL tika ražots 2014. gadā. Tam ir jaudīgs galvenā vārpstas piedziņas mehānisms ar jaudu 18 kW un apgriezienu diapazonu no 0 līdz 4500 apgr./min. Aprīkota ar Siemens SINUMERIK 840Dsl vadības sistēmu un izturīgu 12 pozīciju EMAG flanšu revolvergalvu, tā nodrošina precīzu un efektīvu darbību. Pateicoties specializētajam hidrauliskajam patronam, tā ir ideāli piemērota detaļu apstrādei, kuru svars nepārsniedz 6 kg. Lai iegūtu vairāk informācijas par šo vertikālo virpošanas stāvu, lūdzu, sazinieties ar mums.
Pārskats
- zīmols: EMAG
- gads: 2014
- MODELIS: EMAG VL5 i DSL
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Polija
- iekārtas veids: Vertikālās virpošanas mašīnas
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - EMAG EMAG VL5 i DSL
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: SINUMERIK 840Dsl
Izmēri
- Mašīnas dziļums: 3900 mm
- Mašīnas augstums: 3200 mm
- Mašīnas garums: 3120 mm
- Mašīnas svars: 7500 kg
Kustība
- Asu skaits: 2
- X ass pārvietošanās: 745 mm
- Z ass pārvietošanās: 300 mm
Tehniskās specifikācijas
- Piedziņas instrumenti: Jā
- Maks. darba gabala diametrs: 220 mm
- Maks. darba gabala augstums: 175 mm
- Vārpstas jauda: 18 kW
- Vārpstas ātrums: 4500 RPM
- Vārpstas dzesēšana: Jā
Papildus informācija
- Maks. patronas diametrs: 250 mm
- Maks. pagrieziena diametrs: 270 mm
- Standarta automatizācijas jauda slēgtā stāvoklī: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maks. pieļaujamā kopējā automatizācijas slodze: 175 kg
- Ķēdes garums: 224 collas
- Ķēdes posmu skaits: 224
- Ķēdes solis: 1 colla (25,4 mm)
- Iekraušanas laiks: 2–4 s
- Vārpstas atloks (DIN 55026): izmērs 6
- Priekšējā vārpstas gultņa diametrs: 110 mm
- Galvenā piedziņas maiņstrāvas asinhronā motora jauda (100/40 % ED): 18 / 27 kW
- Galvenā piedziņas griezes moments (100/40 % ED): 200 / 300 Nm
- Stūra ātrums: 850 apgr./min
- Ātrgaitas pārvietošanās ātrums X virzienā: 60 m/min
- Ātrgaitas pārvietošanās ātrums Z virzienā: 30 m/min
- Piespiešanas spēks X un Z virzienā: 10 kN
- Lodveida skrūves diametrs X / Z: 40 mm
- Instrumentu turētājs: 12 pozīciju revolveris, cilindriskais kāta savienojums DIN 69880 (VDI 40)
- Instrumenta kāta diametrs: 40 mm
- Maks. instrumenta garums, ieskaitot turētāju: 190 mm
- Maks. instrumenta interferences aplis: 760 mm
- Dzinamo instrumentu maksimālais apgriezienu skaits: 6000 apgr./min
- Dzinamo instrumentu leņķa ātrums: 3000 apgr./min
- Dzinamo instrumentu maksimālā jauda: 8,5 kW
- Dzinamo instrumentu maksimālais griezes moments (10/40/100 % ED): 40 / 24 / 15 Nm
- Barošanas spriegums / strāvas veids: 3 ~
- Frekvence: 50 Hz
- Darba spriegums: 400 V
- Vispārējais vadības spriegums (DC): 24 V
- Vadības spriegums vārstam / maiņstrāvai: 24 V (līdzstrāva) / 230 V (maiņstrāva)
- Apgaismojuma pieslēgums: 24 V
- Pieslēguma jauda: 36 kW
- Nominālā strāva: 64 A
- Piegādes drošinātājs: 80 A
- Elektrotehniskā izpildes standarts: VDE 0113
- Garums, ieskaitot mikroshēmu konveijeru: 4185 mm
Papildu aprīkojums, kas nav iekļauts
Dzesēšanas šķidruma tvertnes tilpums: 360 litri
Mašīnas priekšrocības
Mašīnas tehniskās priekšrocības
Augsta darba precizitāte, ātrs pārvietošanās ātrums, augsts piedziņoto instrumentu maksimālais ātrums
Mašīna paredzēta darbam vienā maiņā
Maksimālā telpas temperatūra: līdz 30 °C
Maksimālais gaisa mitrums: 50 %
Skaņas spiediena līmenis: 78 dB(A)
Papildu informācija
Mašīna joprojām ir pieslēgta strāvai
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
