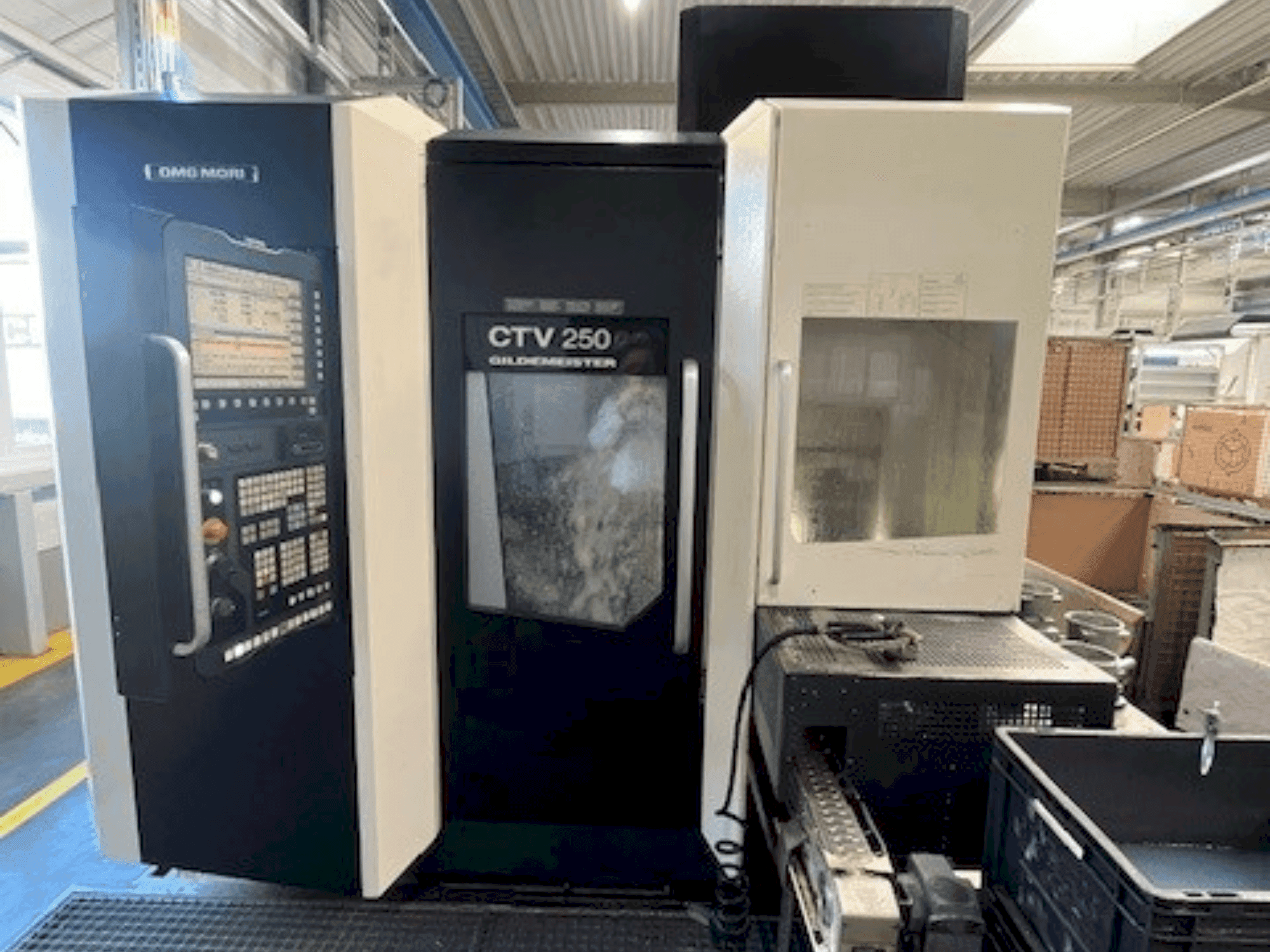

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Papildu aprīkojums

• Shopturn opcija

Mašīnas priekšrocības

Mašīnu tehniskās priekšrocības

• Pieejamība no 01.07.2025.

• Svars: 6000 kg

• 40 kVA

• 58 A In max

• 63 A

• 400 V

• 50 Hz

• Vadības sistēma: Siemens Sinumerik 840D Slimline

• Galvenā piedziņa: Galvenā piedziņa: maiņstrāvas piedziņa 25 / 32 kW

• Darba cikls: 100% / 40% ED

• Vārpstas ātrums: 5000 apgr./min

• Griezes moments: 280 / 360 Nm

• Dobi iespīlēšanas cilindrs

• 12 pozīciju revolveris ar instrumentu turētāju

• Turreļa diametrs: 340 mm

• Šarnīrveida lentveida skaidu transportieris

• 4 krāsu statusa signāllampiņa

• Gaisa izpūšana caur galveno vārpstu

• C-ass ar piedziņas instrumentu sistēmu reversam UDI 40

• Piedziņa visām instrumentu stacijām

• Y ass kustība +90 / -65 mm

• Lineārā virzošā sistēma

• Lodveida skrūves vārpsta

• Maiņstrāvas servomotors ar iebūvētu absolūto kodētāju

• Stikla skala uz vadotnēm

• Straujš pārvietošanās ātrums: 30 m/min

• Dzesēšanas sistēma 8 / 20 bāru

• Dzesēšanas šķidruma tvertnes tilpums: 600 litri

• Dzesēšanas šķidruma sūkņa plūsmas ātrums: 1,5 m: 8 bar / 20 l/min

• Augstspiediena sūkņa plūsmas ātrums: 20 bāri / 40 l/min.

• Dzesēšanas šķidruma padeve caur reversa disku uz visām reversa stacijām

• Filtrēšanas pakāpe: 40 µm

• Dzesēšanas šķidruma līmeņa uzraudzība

• Integrēta darba zonas ekstrakcija maks. 400 m³/h

• Apstrādājamo detaļu zonde Renishaw LP2DD

• Zonde uzstādīta iekraušanas un izkraušanas stacijā

• Stikls ar pneimatiski darbināmu lāpstiņu un elektrisko vadību

• Mērījumu precizitāte: 10 µm

• Funkciju plate papildu instrumentiem

• Mašīnas skapja temperatūras kontrole maks. 40°C

• Elektriskais skapja dzesēšanas bloks līdz 40°C

• Hidrauliskās eļļas dzesētājs

• Attālās diagnostikas atbalsts, izmantojot internetu

• Darba zonas skalošana ar 3 skalošanas skrūvju savienojumiem

• Divi atsevišķi pārslēdzami vārsti ar 8 bāru spiedienu

• Detaļu izkraušanas konveijers detaļu transportēšanas sistēmai SRA 160

• Apstrādājamo detaļu diametrs: 100 mm

• Nepārtraukta detaļu transportēšanas sistēma SRA 160 vilkšanas ķēdes konstrukcijā

• Uzglabāšanas ietilpība: 30 detaļu diametrs 30-70 mm, maks. 7 kg

• Uzglabāšanas ietilpība: 18 detaļu diametrs 30-100 mm maks. 15 kg

• Maksimālais apstrādājamo detaļu augstums: 160 mm

• Maksimālais kopējais apstrādājamo detaļu svars: 320 kg, ieskaitot paliktņus.

• Iekraušanas augstums aptuveni 800 mm

• Ķēdes konveijera lentes ar transportēšanas prizmām

• Vilkšanas ķēdes kustība, ko kontrolē ar NC asi

• Vilkšanas rāmju komplekts

• Apstrādājuma diametrs vismaz 30 mm maksimāli 160 mm

• Gaismas barjera detaļu transportēšanas sistēmas pacelšanas stacijai

• Pietuvinājuma ierīce palešu iekraušanai SRA 160

• Robotu saskarne Profinet

• Elektriskais interfeiss 6 asu robotam, izmantojot Profinet.

• Jaudas skavas centrēšanas un sejas iespīlēšanas skava

• Uz funkcionālās plāksnes balstīta starpposma uzglabāšanas paplāte

• Apstrādājamo detaļu iekšējās zonas tīrīšana ar gaisa izpūšanu

• Mērīšanas zonde ar gaisa izpūšanu ar divām sprauslām priekšpusē un aizmugurē

• Spriegošanas spiediena regulēšana ar motora vadītiem vārstiem

• Saspiešanas spiediena programmēšana, izmantojot NC programmu

• Skaldņu izmešanas teknes pagarinājums uz skaidu konveijera par 300 mm

• Alumīnija apstrādes pakete

• Modificēts vircas sūknis uz skaidu konveijera

• Piespiedu lentes filtra indeksēšana

• Lielāks skaidu konteiners

• Iebūvējamo sietu pagarinājums no skaidu konveijera

• Iekārtas darba zonas 3D datu modelis STEP un IGES formātā

• 3D modeļa piegāde CD formātā

• PLC / SPS avota kods, ieskaitot Siemens vadības aparatūras konfigurāciju angļu valodā

• Eļļas tvertnes rasējums standarta bāzes mašīnai

• Vārpstas nostrādāto stundu skaits 18 071

Papildu informācija

Mašīna joprojām darbināma
