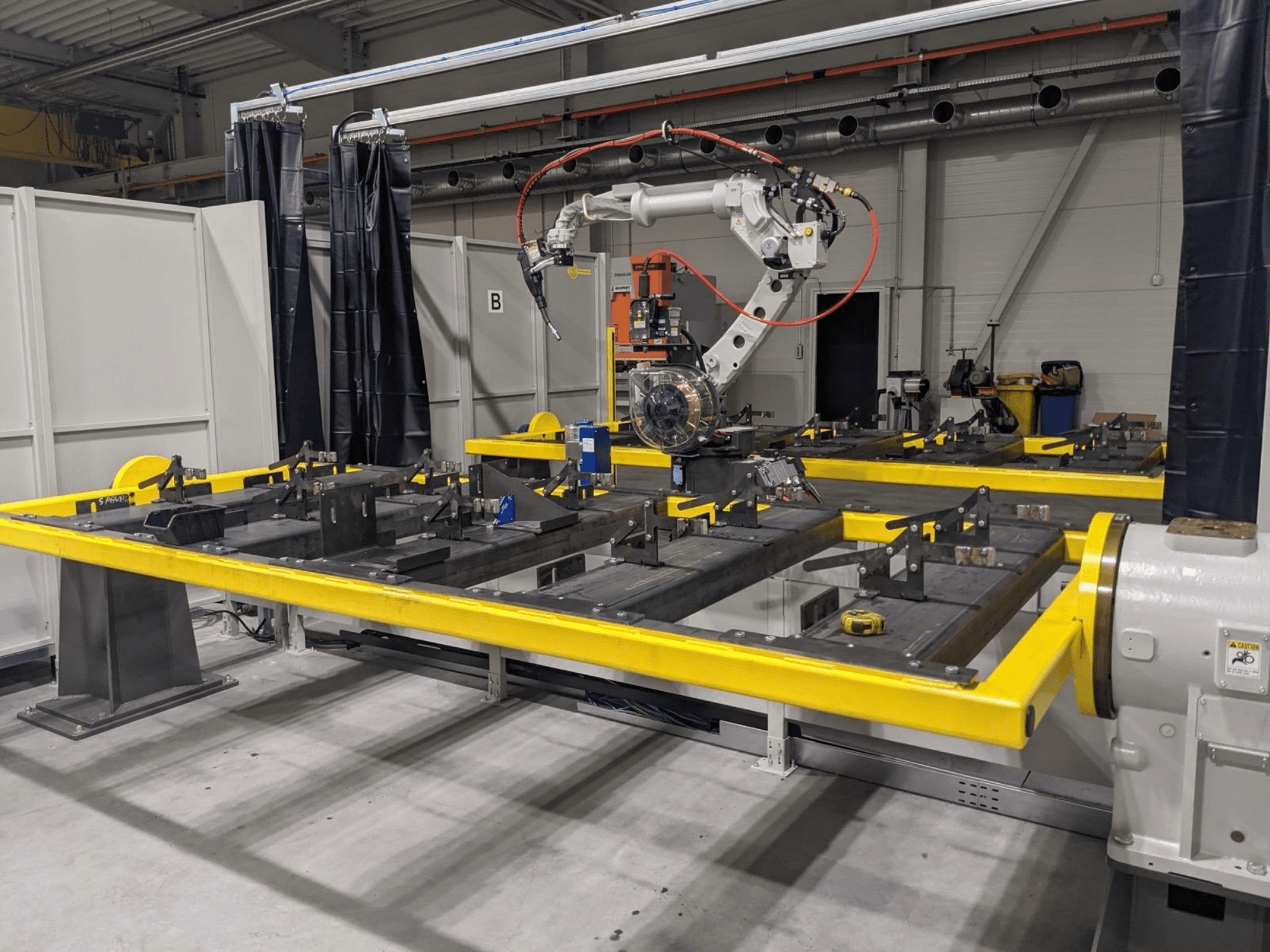

PANASONIC - TAWERS TM-2000WG3 Super Active WirePL-ROB-PAN-2021-00001

• Metināšanas strāvas avots: 350 A

• Metināšanas procesi: SP-MAG / Pulse MAG (MIG pēc izvēles; TIG DC pēc izvēles)

• Atkārtojamība: ±0,10 mm vai labāka

• Maksimālā robota ātrgaitas kustība: līdz 180 m/min

• Kustības diapazoni: pamatne ±170°; augšējā roka no -90° līdz +165°; apakšdelms no -80° līdz +210°; plaukstas locītavas rotācija ±270°

• Maksimālie ass ātrumi: pamatne 195°/s; augšējā roka 197°/s; apakšdelms 205°/s; plauksta līdz 629°/s

• Vadu padeves spēja: Super Active Wire

• Drošības sistēma: atbilst CE prasībām

Papildu aprīkojums

• Güdel TMF-1 lineārā sliede (2 000 mm gājiens; atkārtojamība ±0,02 mm) ar piedziņu, servovadību un sliedes konstrukciju

• 2 × Panasonic servovadāmi rotācijas pozicionieri + pozicionieru servovadības sistēma

• 2 × detaļu rāmji (aptuveni 3 500 × 1 500 mm), kas nodrošina 2 metināšanas/iekraušanas stacijas

• Super Active Wire metināšanas deglis

• Vadu pastiprinātāja sistēma

• Stieples spoles turētājs / stieples kasete

• Degļa dzesēšanas iekārta

• Degļa tīrīšanas stacija

• Saskares sensors

• Loka sensors

• Jaudas transformators

• Robota kabeļu komplekts

• Robota/pozicionētāja atbalsta konstrukcijas

• 2 × drošības gaismas aizkari un pilnīga šūnas aizsardzība

• Vadības un integrācijas sistēma

• Robota kontrolieris / vadības skapis

Iekļautās galvenās sastāvdaļas

• Panasonic TM-2000WG3 metināšanas robots

• Panasonic 350 A metināšanas strāvas avots

• Robota vadības bloks / vadības skapis

• Super Active Wire metināšanas deglis

• Vadu pastiprināšanas sistēma

• Vadu spoles statīvs / vadu kasete

• Lāpstas dzesēšanas iekārta

• Degļa tīrīšanas stacija

• Saskares sensors

• Loka sensors

• Jaudas transformators

• Robota kabeļu komplekts

• 2 × Panasonic rotācijas pozicionieri

• Pozicionētāja servovadības sistēma

• 2 × detaļu rāmji

• Güdel TMF-1 lineārā sliede, 2 m

• Lineārās sliedes piedziņa

• Lineārās sliedes servovadība

• Güdel sliedes konstrukcija

• 2 × drošības gaismas aizkari

• Robota / pozicionētāja atbalsta konstrukcijas

• Pilnīga šūnu norobežošana

• CE drošības sistēma

• Vadības un integrācijas sistēma
