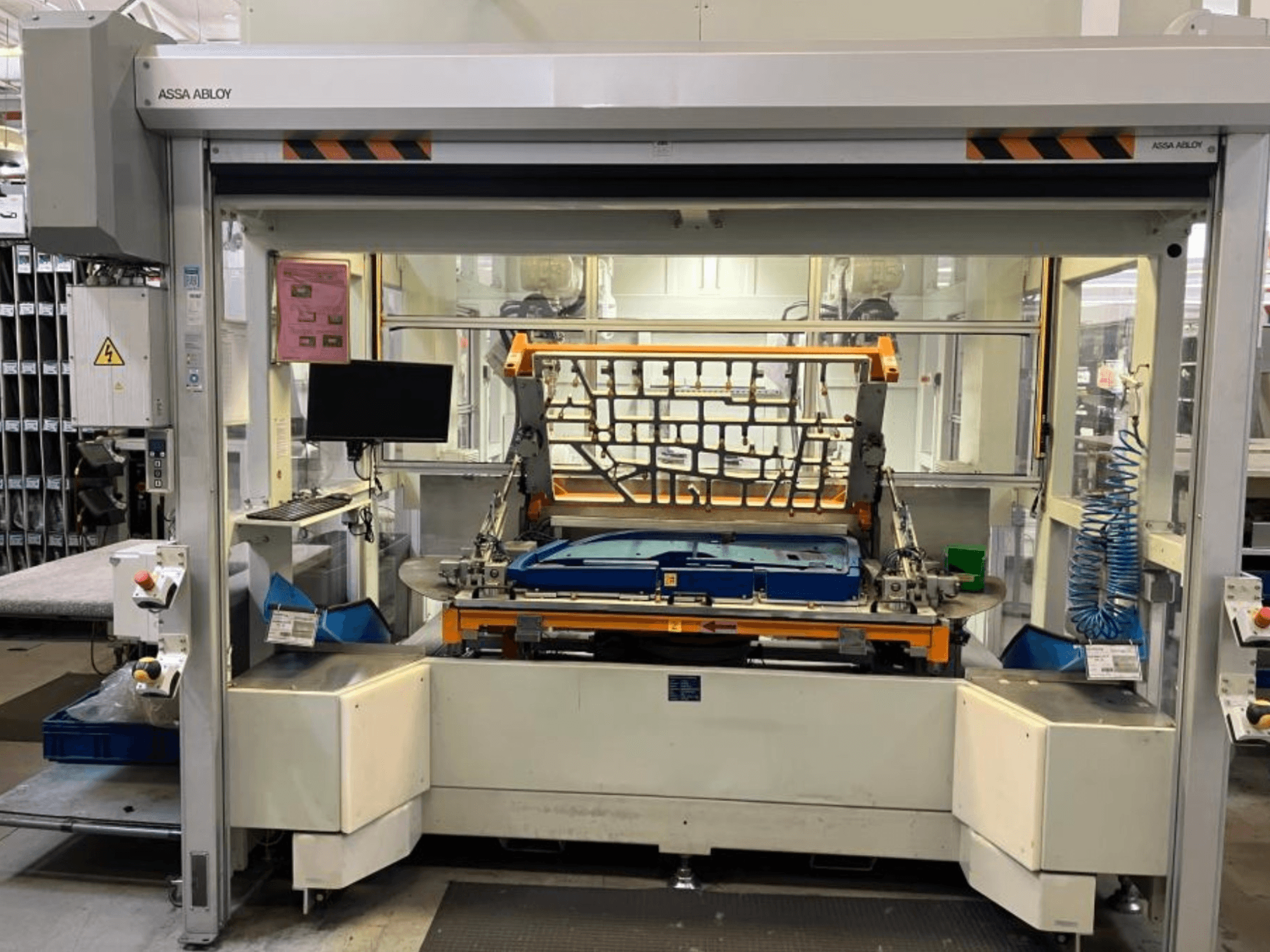

CHANGO AUDI TSV D5 TÜR robotizētā manipulatora iekārta rūpnīcā — skats no priekšpuses, kurā redzams vadības panelis un darba zona.
CHANGO AUDI TSV D5 TÜR robotizētā manipulatora iekārta rūpnīcā — skats no priekšpuses, kurā redzams vadības panelis un darba zona.

CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

62.000 €
gindumac cena
(Ex works)
saņemt oficiālu piedāvājumu
Apmeklēt iekārtu
izteikt pretpiedāvājumu

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Sazinieties ar Whatsapp
Rādīt oriģinālvalodā

Šī ultraskaņas metināšanas sistēma tika ražota 2020. gadā. Tai ir „Siemens“ vadības bloks, un tajā ietilpst divi „ABB IRB 2600“ roboti, katram no kuriem celtspēja ir 20 kg. Iekārtas cikla ilgums ir 262 sekundes. Ja jūs meklējat augstas kvalitātes ultraskaņas metināšanas risinājumus, apsveriet iespēju iegādāties mūsu piedāvāto AUDI TSV D5 TÜR robota roku. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

  • zīmols: CHANGO
  • gads: 2020
  • MODELIS: AUDI TSV D5 TÜR
  • ražošanas stundu skaits: 200
  • pielietojuma veids: Robotika
  • Atrašanās vieta: Vācija
  • iekārtas veids: Robota roka
  • Pieejams no: 19/10/2026
  • vadības bloka zīmols: SIEMENS

Tehniskā informācija - CHANGO AUDI TSV D5 TÜR

Vadības bloks

  • Vadības marka: SIEMENS
  • Vadības modelis: S7-300 / S7-1500 PLC

Izmēri

  • Mašīnas augstums: 2600 mm
  • Mašīnas garums: 4800 mm
  • Mašīnas svars: 5500 kg
  • Mašīnas platums: 2900 mm

Kustība

  • Asu skaits: 6

Tehniskās specifikācijas

  • Maks. apstrādājamais svars: 20 kg
  • Maks. sasniedzamība: 1650 mm

Papildus informācija

CHANGO mašīna

  • Ultraskaņas metināšanas sistēma

  • Vadības bloka zīmols: Siemens

  • Vadības bloka modelis: S7-300 / S7-1500 PLC

  • Robotu skaits: 2

  • Iekraušanas/izkraušanas augstums: 900 mm

  • Cikla ilgums: 262 s (bez iekraušanas/izkraušanas)

  • Vēlamais cikla ilgums: 350 s

  • Pagriežamā galda rotācija: 180°

  • Metināšanas punktu skaits: 85

  • Virsmas metināšanas punkti: 10

  • Tapas nostiprināšanas punkti: 71

  • Ribu piestiprinājuma punkti: 4

  • Sonotrodi uz vienu robotu: 3

  • Sonotrodu nomaiņas laiks: 10 s

  • Metināšanas laiks vienam punktam: 5 s

  • Ultraskaņas ģeneratora zīmols: Herrmann

  • Ģeneratora jauda: 1 kW

  • Ultraskaņas frekvence: 35 kHz

  • Pārveidotāja frekvence: 35 kHz

Ieskaitot robotus

  • Ražotājs: ABB

  • Modelis: IRB 2600-20/1,65

  • Skaits: 2

  • Kravnesība: 20 kg

  • Asu skaits: 6 (vienam robotam)

  • Maks. sasniedzamais attālums: 1650 mm

  • Robota svars: 272 kg

  • Robotu vadības bloks: ABB Robot Controller

Papildu aprīkojums

  • Rotējošais indeksēšanas galds

  • 2 stiprinājumi (PU + misiņa ieliktņi)

  • Herrmann ultraskaņas ģeneratori (2x)

  • Herrmann pārveidotāji (6x)

  • Iekšējā sonotroda dzesēšana

  • Ātrā instrumentu maiņa

  • Pneimatiskās detaļas (Festo)

  • Lineārās vadules (ABBA / HIWIN)

  • Omron / Schneider elektriskās detaļas

  • Elektriskā vadības skapis

  • Siemens TP1200 skārienjūtīgais panelis

  • Izplūdes sistēma

  • Elektriskie rullo žalūzijas

  • Drošības gaismas barjera (SICK / Leuze)

  • Pilz drošības slēdzis

  • Gaisa cilindri

  • Pārvietojuma sensori

  • Spiediena mērītājs

  • Apkopes durvis

  • Mašīnas rāmis

  • Regulējamas kāju atbalsta plāksnes

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
