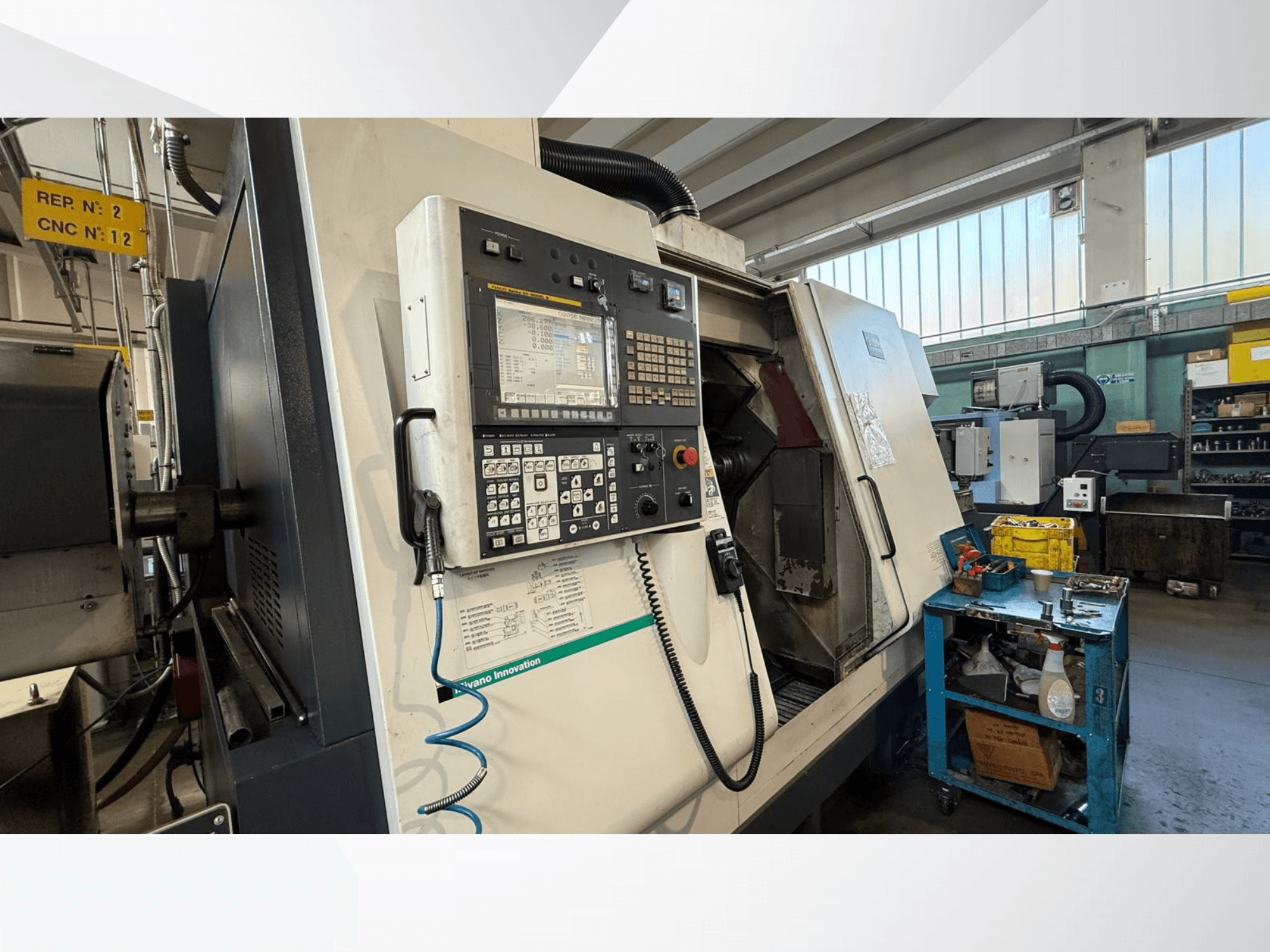

Miyano - ABX64 YY2IT-TUR-MIY-2014-00001

Vārpstu skaits: 2

Vārpstas ātrums: SP1: 40 - 4000 apgr./min, SP2: 50 - 5000 apgr./min

Izvilkšanas caurules iekšējais diametrs: 1: SP1: Ø 65,5 mm, SP2: Ø 52 mm

Skavas sistēma: Hidrauliskais cilindrs (SP1 / SP2)

Uzgriežņu skavas tips: SP2, SP2, SP2, SP2, SP2: SP1: H-S26 / DIN185E, SP2: H-S22 / DIN177E, SP2: H-S22 / DIN177E.

Jaudas skavotājs: SP1: 6" hidrauliskais skavotājs, SP2: 6" hidrauliskais skavotājs.

Turreļu skaits: 2

Turreļu stacijas: 1: Katra no tām: 12 pozīcijas

Instrumenta kāta izmērs: 1: □ 20 mm

Instrumenta iekšējās atveres izmērs: □ □ 20 mm: Ø 25 mm / Ø 40 mm

Indeksa laiks: 0,25 s / pozīcija

Turret HD1: X1: 16 m/min, Z1: 30 m/min, Y1: 12 m/min

Turrets HD2: X2: 20 m/min, Z2: 30 m/min, Y1: 12 m/min.

Apakšvārpstas ass: Zs: 30 m/min

Rotējošo instrumentu skaits (HD1, HD2, HD3): 12 (maks. 24)

Maksimālais vārpstas apgriezienu skaits: 6000 apgr./min.

Apstrādes jauda: Urbšanas jauda: maks. Ø 20 mm, vītņurbšana: maks. M14 × 2, gala frēzēšana: maks. Ø 16 mm

Hidrauliskās tvertnes tilpums: 10 l

Eļļošanas tvertnes tilpums: 4 l

Dzesēšanas šķidruma tvertnes tilpums: 400 l

Spriegums: MAIŅSTRĀVAS 200/220 V ± 10%

Frekvence: 50/60 Hz ± 1 Hz

Enerģijas patēriņš: 0,5 / 0,5 mm: 48 kVA

Gaisa padeve: Gaisa padeve: 5 bāri (5 kgf/cm²)
