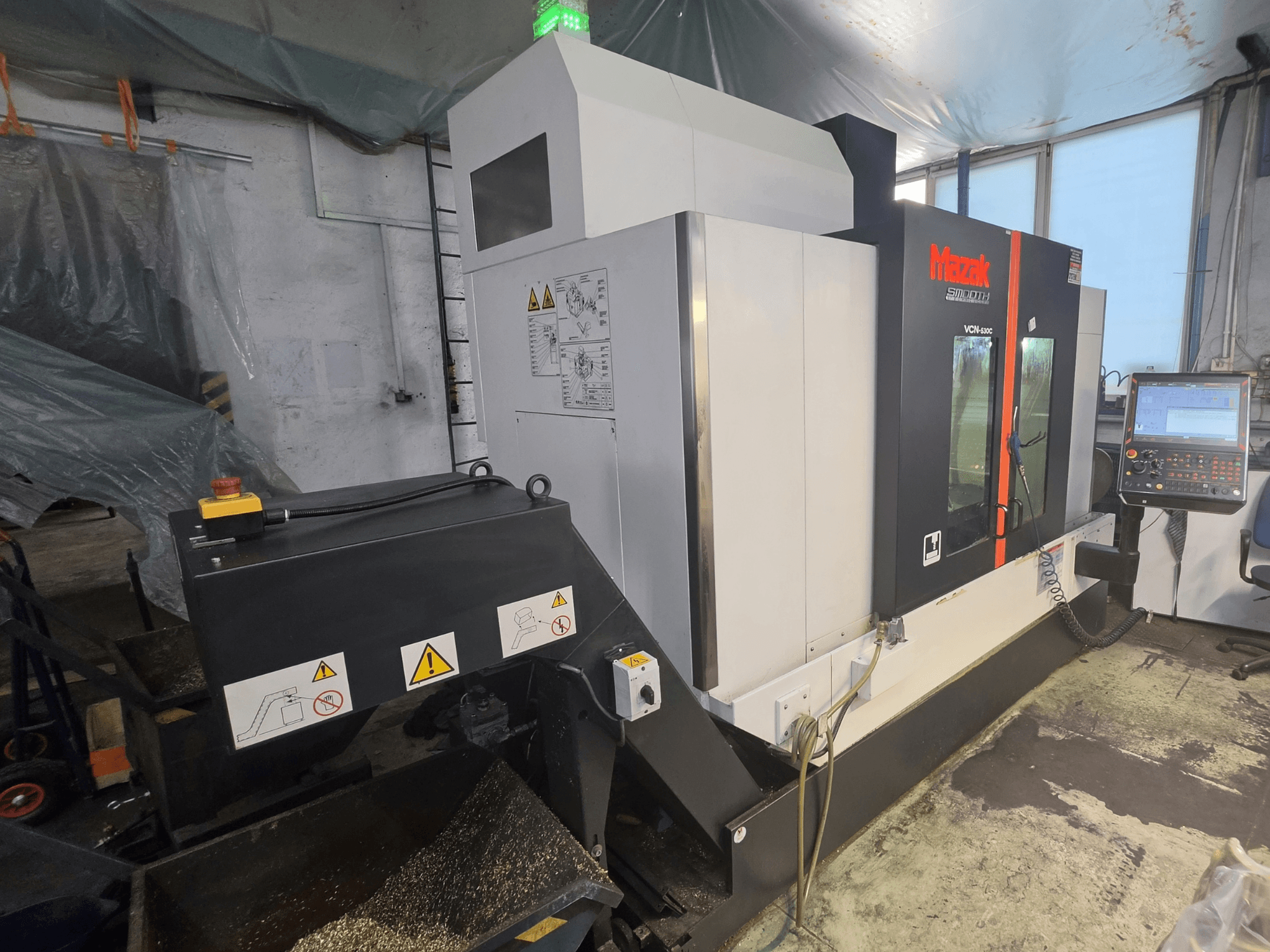

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Darba zona un pārvietošanās attālumi

• Attālums no galda līdz vārpstas galam: 150–660 mm

• No kolonnas virsmas līdz vārpstas centram: 586 mm

Galds

• Izmēri: 1 300 × 550 mm

• T-veida rievas: 5 × 18 mm; solis 100 mm

Vārpsta

• Piedziņa: elektriski izvēlēta divu diapazonu

• Vārpstas gultņa diametrs: 70 mm

• Paātrinājuma laiks: 2,0 s

• Motora jauda: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Padeves ātrumi

• Ātrgaitas pārvietošanās X/Y/Z: 42 m/min

• Griešanas padeve X/Y/Z: 1–42 000 mm/min

Automātiskais instrumentu mainītājs

• Maksimālais instrumenta diametrs: 80 mm (blakus esoši instrumenti) / 125 mm (blakus esošās nišas tukšas)

• Maksimālais instrumenta garums: 350 mm (no mērlīnijas)

• Instrumentu izvēle: MAZATROL brīvā atmiņa, īsākais ceļš

• Laiks no viena instrumenta līdz otram: 1,3 s

Dzesēšanas šķidruma un skaidu vadība

• Augstspiediena dzesēšanas šķidrums caur vārpstu: apm. 15 kgf/cm² (~14,7 bar)

• Dzesēšanas šķidruma tvertne: 250 L

• Dzesēšanas šķidruma skalošana vākiem

• Manuālais mazgāšanas pistoles piederums

• Darbgalda gaisa strūkla

• Sagatavošana miglas nosūcēšanai

Vadības funkcijas un zondēšanas sagatavošana

• Sinhronā vītņu izgriešana

• Maksimālais programmas apjoms: 8 MB

• G00 slīpuma konstante (ātrās pārvietošanās optimizācija)

• Sagatavošanās Renishaw OMP60 detaļas zondēšanai

Mašīnas izmēri

• Aizņemamā platība: 2 880 × 3 102 mm

Papildu aprīkojums

• Kitagawa NC rotācijas galds, MR250 sērija (tips: MR250RAE13)

  • Ražošanas datums: 2020. gada oktobris

  • Svars: 85 kg

  • Iekļauts MR250 mehāniskais stiprinājums

• CROWTHER kreisās puses šarnīrveida lentu skaidu konveijers

• Papildu darba zonas apgaismojums

• Trīskrāsu LED signāltornis

• Lietuviešu valodā sastādītas lietošanas instrukcijas un drošības uzlīmes
