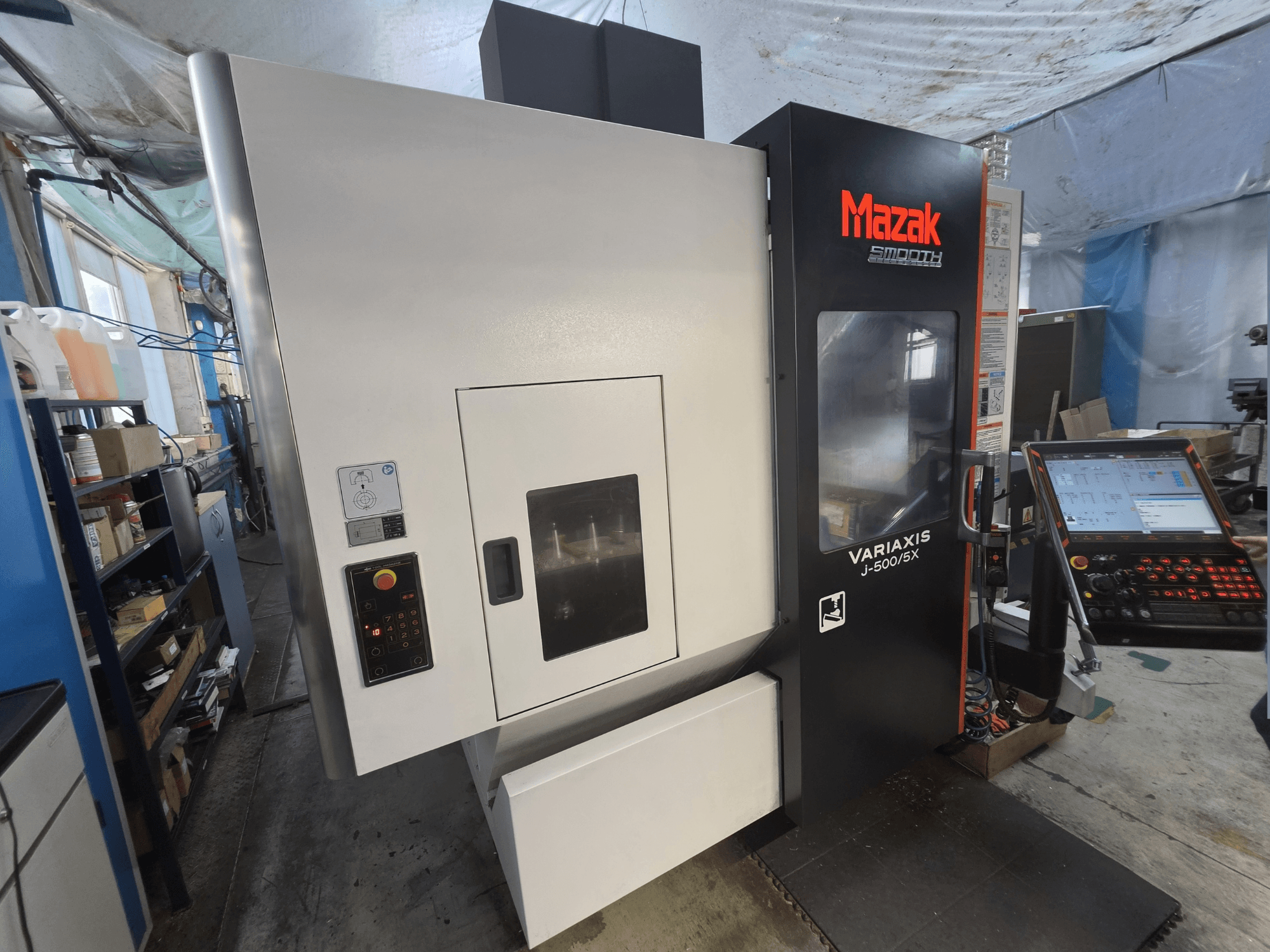

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC vadības sistēma: MAZATROL SmoothX ar 19 collu krāsainu skārienjūtīgo ekrānu

Darba jauda un pārvietojumi

• A ass slīpums: no -120° līdz +30°

• C-ass rotācija: ±360°

• A/C indeksēšanas solis: 0,0001°

• Ātrgaitas pārvietošanās X/Y/Z: 30 000 mm/min

• Maksimālā griešanas padeve X/Y/Z: 30 000 mm/min

• A ass indeksēšanas laiks: 0,6 s uz 90°

• C ass indeksēšanas laiks: 0,55 s uz 90° / 1,05 s uz 180°

Galds un atstarpes

• Sagāžamais/rotējošais galds (A/C ass)

• Galda izmērs: 500 × 400 mm

• Galds ar T-veida rievas (atbilstoši galīgajai konfigurācijai)

• Attālums no vārpstas gala līdz galda virsmai (galds horizontālā stāvoklī): 50–560 mm

• Attālums no vārpstas gala līdz galda centram (galds vertikālā stāvoklī): 40–550 mm

Vārpsta

• Vārpstas dzesētājs ar 16 L dzesēšanas eļļas tvertni

• Programmējama vārpstas orientācija ar 1° soli

Instrumentu magazīna un ATC

• ATC ar atgūšanas funkciju; digitālais magazīna displejs un ārējais vadības panelis

• Instrumentu izvēle: fiksētas adreses ar automātisku īsākā ceļa izvēli

• Velkšanas tapskrūve: Yamazaki ANSI

• Maksimālais instrumenta garums: 300 mm

• Maksimālais instrumenta diametrs ar blakus esošiem instrumentiem: 90 mm

• Maksimālais instrumenta diametrs, ja blakus esošās kabatas ir tukšas: 130 mm

• Laiks no skaidas līdz skaidai: 6,20 s

Mērīšana un zondēšana

• Renishaw RMP600 radio darba gabala zonde

• MAZA-CHECK sistēma

• Automātiska instrumenta garuma mērīšana un instrumenta lūzuma noteikšana

• G37 automātiskā instrumenta garuma mērīšana

• Absolūtā pozicionēšanas sistēma

Dzesēšanas šķidruma un skaidu vadība

• Augstspiediena dzesēšanas šķidrums caur instrumentu: apm. 15 kgf/cm² (≈14,7 bar), apm. 35 L/min

• Dzesēšanas šķidruma tvertne: 300 L

• Dzesēšanas šķidruma skalošanas sistēma un manuālais skalošanas pistoles piederums

• X/Y/Z lodveida skrūvju dzesēšana

• Darbgabala gaisa strūkla

Vadības sistēma un programmatūra

• MAZATROL SmoothX CNC

• EIA/ISO programmēšanas pakete

• Vienlaicīga 5-asu vadība

• Papildu 5-asu apstrādes pakete SmoothX

• 3D koordinātu rotācija

• Vienmērīga sinhronā vītņu izgriešana

• G00 slīpuma konstante (ātrgaitas optimizācija)

• Vienmērīga darbības atsākšana

• Nogāzta apstrādes plakne

• Apgrieztais laika padeves režīms

• Paplašināti darba nobīdījumi: 300 pāri

• Mainīgie makroi: 600 mainīgie

• Ātrgaitas apstrāde un izlīdzināšana

• Rotācijas asu ģeometriskā kompensācija

• Saskarnes: USB, LAN, SD karte

Konstrukcija, drošība un citas funkcijas

• Elektroniskais rokturis

• Trīskrāsu signāltornis

• Automātiska iekārtas ieslēgšana/izslēgšana un iesildīšana

• Lineārās veltņu vadules

• Pilnībā noslēgts korpuss ar augšējo vāku; bloķētas operatora durvis

• Darba zonas apgaismojums

• Inteliģents drošības vairogs (ISS)

• CE marķējums

Papildu aprīkojums

• CROWTHER labās puses šarnīrveida lentu skaidu konveijers (tērauda apstrādei)

• GX500 miglas nosūces iekārta ar nosūces sagatavošanu

• Eiropas tirgum paredzēts strāvas transformators

• Mašīnas uzstādīšanas komplekts

• Lietuviešu valodā sastādītas lietošanas instrukcijas un drošības uzlīmes
