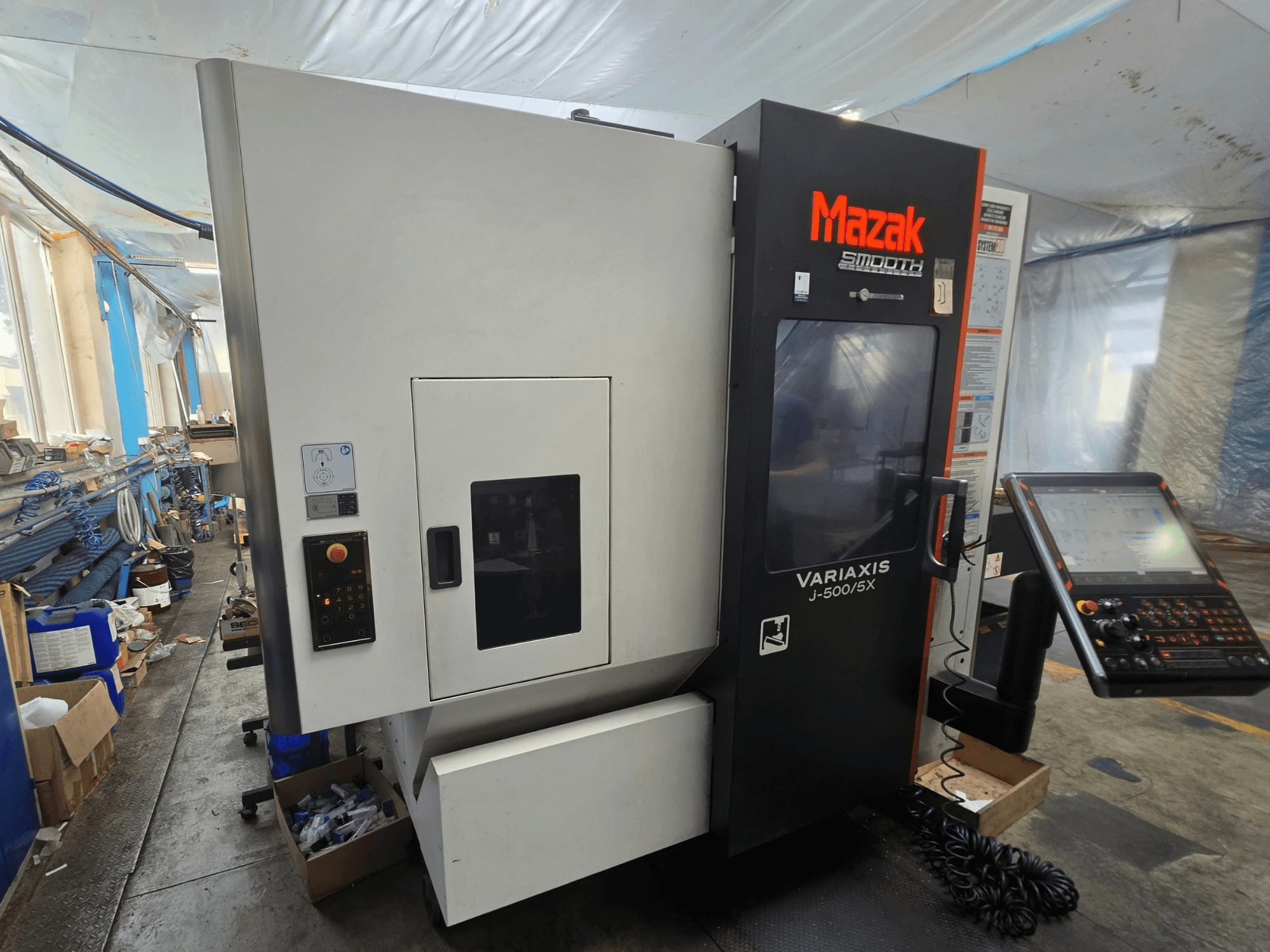

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Griešanas laiks („tikai griešana”): 14 396 stundas 54 minūtes

• Darba jauda un pārvietošanās

  • Maksimālais detaļas diametrs: 500 mm; augstums: 350 mm

  • A ass slīpums: no -120° līdz +30°; C ass rotācija: ±360°

  • A/C indeksēšanas solis: 0,0001°

  • Ātrgaitas pārvietošanās X/Y/Z: 30 000 mm/min

  • Maksimālā griešanas padeve X/Y/Z: 30 000 mm/min

  • A ass indeksēšanas laiks: 0,6 s uz 90°

  • C-ass indeksēšanas laiks: 0,55 s uz 90° / 1,05 s uz 180°

  • Vadīšanas sliedes: Rullīšu lineārās vadīšanas sliedes

• Galds un atstarpes

  • Noliecamais/rotējošais galds ar A un C asīm

  • Galda izmērs: 500 × 400 mm

  • Galds ar T-veida rievas (kā norādīts galīgajā konfigurācijā)

  • Attālums no vārpstas gala līdz galda virsmai, galds horizontālā stāvoklī: 50–560 mm

  • Attālums no vārpstas gala līdz galdam, galdam atrodoties vertikālā stāvoklī: 40–550 mm

• Vārpsta

  • Vārpstas dzesētājs; vārpstas dzesēšanas eļļas tvertne: 16 L

  • Programmējama vārpstas orientācija 1° soļos

• Instrumentu mainītājs un magazīna

  • ATC ar atgūšanas funkciju; digitālais magazīna displejs; ārējais magazīna vadības panelis

  • Instrumentu izvēle: fiksētas magazīna adreses ar automātisku īsākā ceļa izvēli

  • Maksimālais instrumenta garums: 300 mm

  • Maksimālais instrumenta diametrs ar blakus esošiem instrumentiem: 90 mm; ja blakus esošās vietas ir tukšas: 130 mm

  • Laiks no viena skaidu noņemšanas cikla līdz nākamajam: 6,20 s

• Mērīšana un zondēšana

  • Automātiska instrumenta garuma mērīšana un instrumenta lūzuma noteikšana

  • G37 automātiskā instrumenta garuma mērīšanas funkcija

  • Absolūtā pozicionēšanas sistēma

  • MAZA-CHECK sistēma

  • Sagatavošana RMP600 detaļas zondēšanai

• Dzesēšanas šķidruma un siltuma vadība

  • Augstspiediena dzesēšanas šķidruma padeve caur instrumentu (~15 kgf/cm² ≈ 14,7 bar), plūsma ~35 L/min

  • Dzesēšanas šķidruma tvertne: 300 L

  • Dzesēšanas šķidruma skalošanas sistēma

  • X/Y/Z ass lodveida skrūvju dzesēšana

• Vadība un programmatūra

  • MAZATROL dialogveida un EIA/ISO programmēšana; vienlaicīga 5-asu vadība EIA/ISO

  • G00 slīpuma konstante; vienmērīga atkārtota palaišana; slīpā apstrādes plakne; apgrieztais laika padeves režīms

  • Paplašinātie darba nobīdumi: 300 pāri; mainīgie makroi: 600 mainīgie

  • Programmēšana polārajās koordinātēs; Tornado apstrādes cikls

  • Ātrgaitas apstrāde un izlīdzināšana; ģeometriskā kompensācija rotācijas asīm

  • Vienmērīga stūru vadība; mainīga paātrinājuma vadība

  • Saskarnes: USB, LAN, SD atmiņas karte

• Drošība, korpuss, atbilstība

  • Pilnībā noslēgts darba laukums ar augšējo vāku

  • Bloķētas operatora durvis; darba zonas apgaismojums

  • Inteliģentais drošības vairogs (ISS)

  • CE marķējums

• Automatizācija/darbības palīgrīki

  • Automātiska iekārtas ieslēgšana/izslēgšana un iesildīšana

Papildu aprīkojums

• Labās puses šarnīrveida lentu skaidu konveijers tērauda apstrādei

• Eiropas tirgum paredzēts strāvas transformators

• Mašīnas uzstādīšanas komplekts

• Lietuviešu valodā sastādītas lietošanas instrukcijas un drošības uzlīmes
