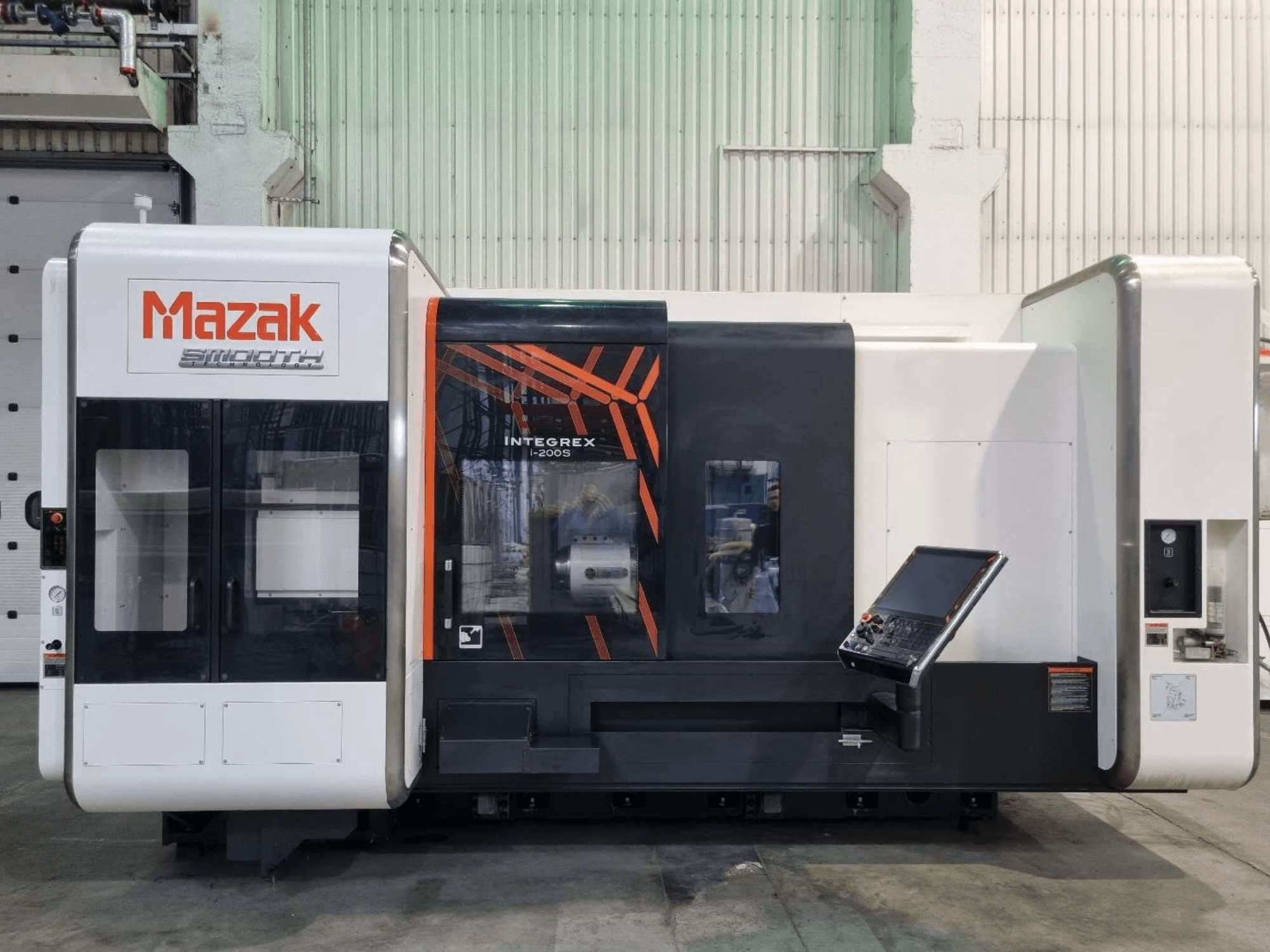

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Darbības laiks: Aptuveni 68 stundas

• Pieejamība: Tūlītēja piegāde:

• Galvenās iespējas:

  • Pilna 5 asu vienlaicīga apstrāde

  • Galvenā vārpsta + otrā vārpsta

  • Frēzēšanas vārpsta ar automātisko instrumentu mainītāju

  • Pilnīga virpošana un frēzēšana vienā iestatījumā

• Jauda un darba diapazons

  • Maksimālais pagrieziens: Ø658 mm

  • Šūpošanās pāri šķērsslīdnei: Ø658 mm

  • Maksimālais apstrādes diametrs: Ø658 mm

  • Maksimālais apstrādes garums: 1519 mm

  • Stieņa ietilpība (galvenais vārpsta): Ø102 mm

  • Stieņa ietilpība (otrais vārpsta): Ø102102: Ø65 mm

  • Maksimālā atbalsta masa (galvenajam vārpstam): 650 kg

  • Maksimālā atbalsta masa (otrais vārpsta): 300 kg Maksimālais svars: 300 kg

• Galvenā vārpsta (HD1)

  • Skavas izmērs: 12"

  • Vārpstas urbums: 1,5 mm: Ø112 mm

  • Motora jauda: 22 / 18,5 kW

  • Griezes moments: 883,3 / 716,2 Nm

  • Paātrinājuma laiks: 1,5 mm: 4.9 s

  • Gaisa izpūšanas sistēma: Iekļauts

  • Papildu konfigurācija: Lieljaudas HD1 vārpsta; standarta vārpstas cilindra un skavas noņemšana.

• Otra vārpsta (HD2)

  • Skavas izmērs: 8"

  • Maksimālais apgriezienu skaits: 5000 apgr./min

  • Vārpstas urbums: Ø76 mm

  • Motora izejas jauda: 18,5 / 15 kW

  • Griezes moments: 325 / 238 Nm

  • Paātrinājuma laiks: 1 / 2 Nm: 4.5 s

  • Rūpnīcas opcija: HD2 vārpstas sinhronizācijas funkcija

• Frēzēšanas vārpsta

  • Maksimālais apgriezienu skaits: 12 000 apgr./min

  • Motora izejas jauda: 24 kW

  • Dzesēšana: Eļļa un gaiss

  • Instrumentu saskarne: HSK-A63 (T63)

  • 90° indeksēšanas laiks: 0,5 s

  • Paātrinājums: 1.27 s

  • Eļļošana: Eļļa un gaiss

  • Instrumenta ietilpība:

    • O.D. virpošanas instrumenti: □25 mm

    • I.D. virpošanas instrumenti: 25 mm: Ø40 mm

    • Frēzēšanas instrumenti: Ø: Ø125 × 400 mm

• Asu kustības

  • W: 1574 mm

  • Ātrā kustība: 1: X/Z 50 m/min; Y 40 m/min; W 30 m/min.

• Instrumentu sistēma un magazīns

  • Instrumentu sistēma: CAPTO C6

  • Instrumentu žurnāla ietilpība: 72 pozīcijas

  • Automātiskais instrumentu mainītājs: iekļauts

  • Funkcijas: Instrumentu lūzuma noteikšana žurnālā; pārslodzes noteikšana.

• CNC funkcijas un programmatūra

  • 5 asu apstrādes funkciju pakete

  • Instrumentu rādiusa kompensācija 5 asīm

  • Cilindriskā interpolācija

  • Polāro koordinātu interpolācija

  • Sinhronā griešana ar frēzēšanas vārpstu

• Dzesēšana un sagatavošana

  • Caur instrumentu ejošs dzesēšanas šķidrums: 7 MPa

  • Sagatavošana eļļas miglas ekstrakcijas sistēmai

• Izcelt

  • Praktiski jauns stāvoklis ar tikai ~68 darba stundām

  • Ļoti bagāta rūpnīcas konfigurācija

  • Pilnīga 5 asu vienlaicīga apstrāde

  • Galvenās un sekundārās vārpstas konfigurācija

  • 72 instrumentu CAPTO žurnāls

  • Gatavs ražošanai ar ievērojamiem ietaupījumiem salīdzinājumā ar jaunu

Papildu aprīkojums

• Trombu un detaļu apstrāde

  • Sānu skaidu konveijers - Consep tipa

  • Siksnas tipa detaļu konveijers

• Stieņu padeve un detaļu apstrāde

  • LNS QLS II stieņu padevējs

  • Stieņu padevēja saskarnes komplekts

  • Automātiskais detaļu uztvērējs

• Filtrēšana

  • SEI FILTRĀCIJAS bloks

    • Sērija: JT040

    • Modelis: 40/70-V-I-R-FM

    • Gads: 2018

• Citi piederumi

  • Mašīnas montāžas enkuri

  • 3 krāsu mašīnas stāvokļa signāllampiņa
