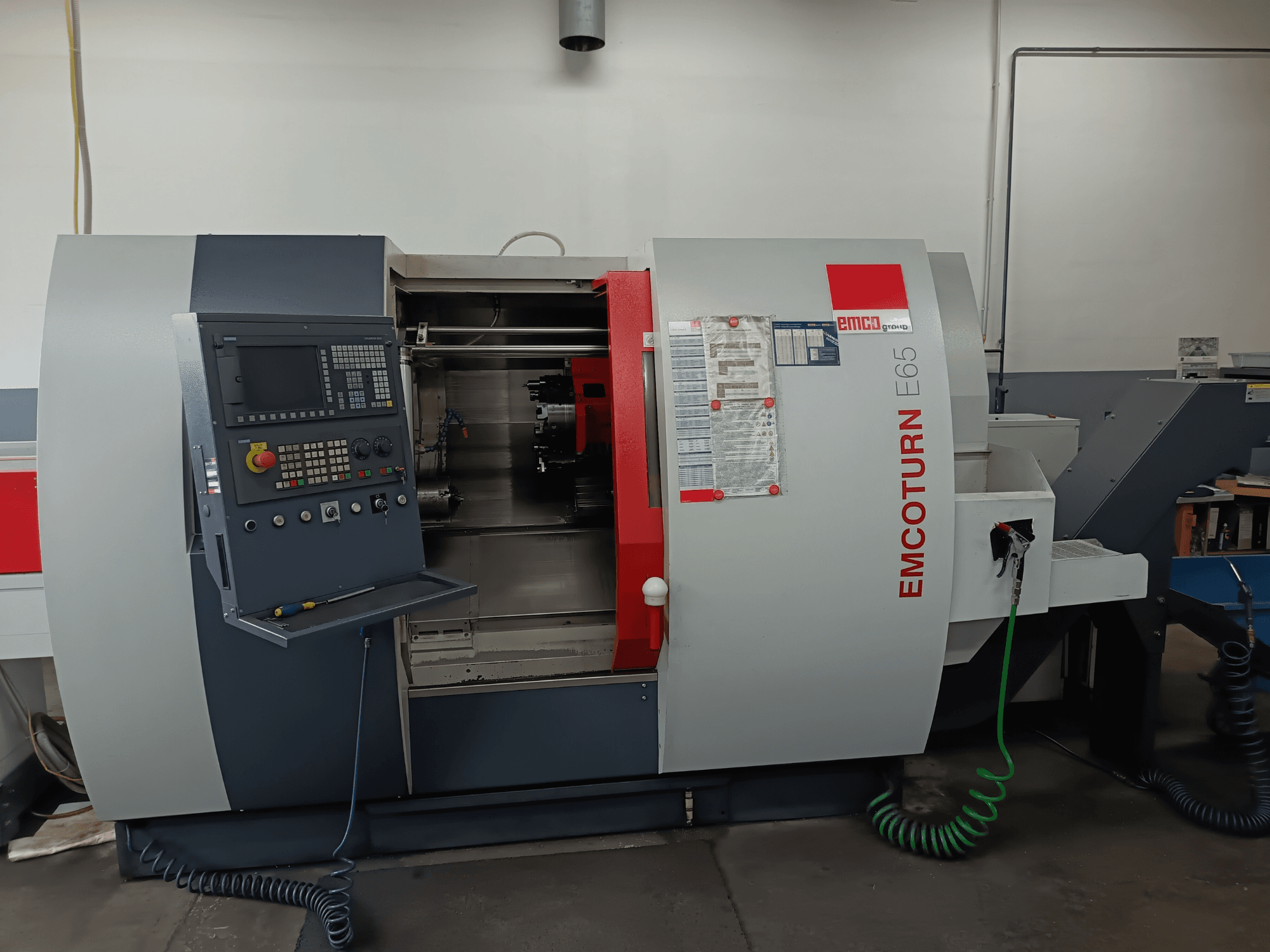

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Darba zona:

  • Šūpoles virs gultas: Ø610 mm

  • Šūpoles virs šķērsstieņa: 1: Ø360 mm

  • Attālums starp centriem: 682 mm

  • Attālums starp vārpstas galiem: 1,5 mm: 840 mm

  • Maksimālais apstrādes diametrs:: Ø500 mm

  • Maksimālais apstrādes garums: 520 mm

  • Maks. stieņa kapacitāte: Ø65 mm

• Galvenā vārpsta (ar siksnas piedziņu):

  • Griezes moments (40% līdzstrāvas): 305 Nm

  • Vārpstas priekšgals: A2-6

  • Gultņu Ø: Ø: 105 mm

  • Vārpstas urbums: Ø Ø73 mm

  • Maksimālais skavas izmērs:: Ø250 mm

• Pretvārpsta:

  • Griešanās ātrums: 60-5000 apgr./min.

  • Jauda (40% līdzstrāvas): 11 / 16,5 kW

  • Griezes moments (40 % līdzstrāvas): 80 / 125 Nm

  • Vārpstas priekšgals: A2-6

  • Vārpstas urbums: A2-1: Ø73 mm

  • Maks. skava: Ø200 mm

• C-ass:

  • Rezol: 0.001°

  • Ātrais ātrums: 100 apgr./min

• Turreta (VDI30):

  • Instrumentu stacijas: 12

  • Piedziņas instrumenti: jā

  • Maksimālais apgriezienu skaits: 5000 apgr.

  • Maksimālā jauda: 6,7 kW

  • Maksimālais griezes moments: 25 Nm

  • Indeksēšanas laiks: 0,2 s

• Rotējošie instrumenti (VDI30):

  • Ātrums: 0-5000 apgr./min.

  • Griezes moments: 25 Nm

  • Jauda: 6,7 kW

• Padeves piedziņas:

  • Ātrā virzība (X/Y/Z): 30 / 15 / 30 m/min

  • Padeves vilces spēks X: 5000 N

  • Z padeves vilces spēks: 7000 N

  • Paātrinājums: 0,4 m/s²

• Aizmugurkauls:

  • Ceļa gājiens: 500 mm

  • Spēks: 8000 N

  • Konusveida: MT4

• Dzesēšanas sistēma:

  • Tvertnes tilpums: 230 l

  • Sūkņa jauda: 0,57 / 2,2 kW

  • Spiediens: 3,5 bar (pēc izvēles 14 bar)

  • Plūsmas ātrums: 0,5 mm: 15 / 65 l/min

• Hidrauliskais bloks: 1 / 1 / 5

  • Tvertne: 10 l

  • Maksimālais spiediens: 50 bar

• Pneimatika: Pneimatiskais spiediens:

  • Spiediens: 6 bāri

  • Gaisa patēriņš: Gaisa spiediens: 5 l/min

• Enerģijas padeve: 5 L/min:

  • Spriegums: 3x400V

  • Frekvence: 50/60 Hz

  • Pieslēgtā slodze: 25 / 39 kVA

• Trokšņa līmenis:

  • Vidējais: 75 dB(A)

• Galvenās iezīmes:

  • C ass galvenā vārpsta

  • Piedziņas instrumenti

  • Hidrauliskā konveijera

  • ShopTurn programmēšana

  • USB + Ethernet

  • 15" skārienekrāns + 3D simulācija

  • CE dokumentācija

Papildu aprīkojums

• Stieņu padevējs: EMCO SL1200

  • Stieņu diametrs: 8-95 mm

  • Stieņa garums: 150-1200 mm

  • padeves ātrums: 200 mm: 60 m/min

  • Jauda: 10 stieņi Ø55 mm / 70 stieņi Ø8 mm

  • Svars: ~ 500 kg

• Skava: HAINBUCH BZI 100 (A2-8)

  • Maksimālā jauda: 1,5 mm: Ø100 mm: Ø100 mm

  • Ietverot daļu aizbīdni

  • Maksimālais apgriezienu skaits: 5000 apgr./min.

• Detaļu uztvērējs:

  • Maksimālais garums: 175 mm

  • Maksimālais diametrs: 65 mm (pēc izvēles 95 mm)

  • Maksimālais svars: 4,5 kg

• Šķeldas transportieris:

  • Garums: 1200 mm

  • Piemērots: garām šķeldām, saķepinātām šķeldām, sausai un mitrai apstrādei.

• Dzesēšanas šķidruma pistole (daudzplūsmu):

  • Regulējama strūkla + solenoīda vārsts

  • Magnētiskais turētājs + spirālveida šļūtene
