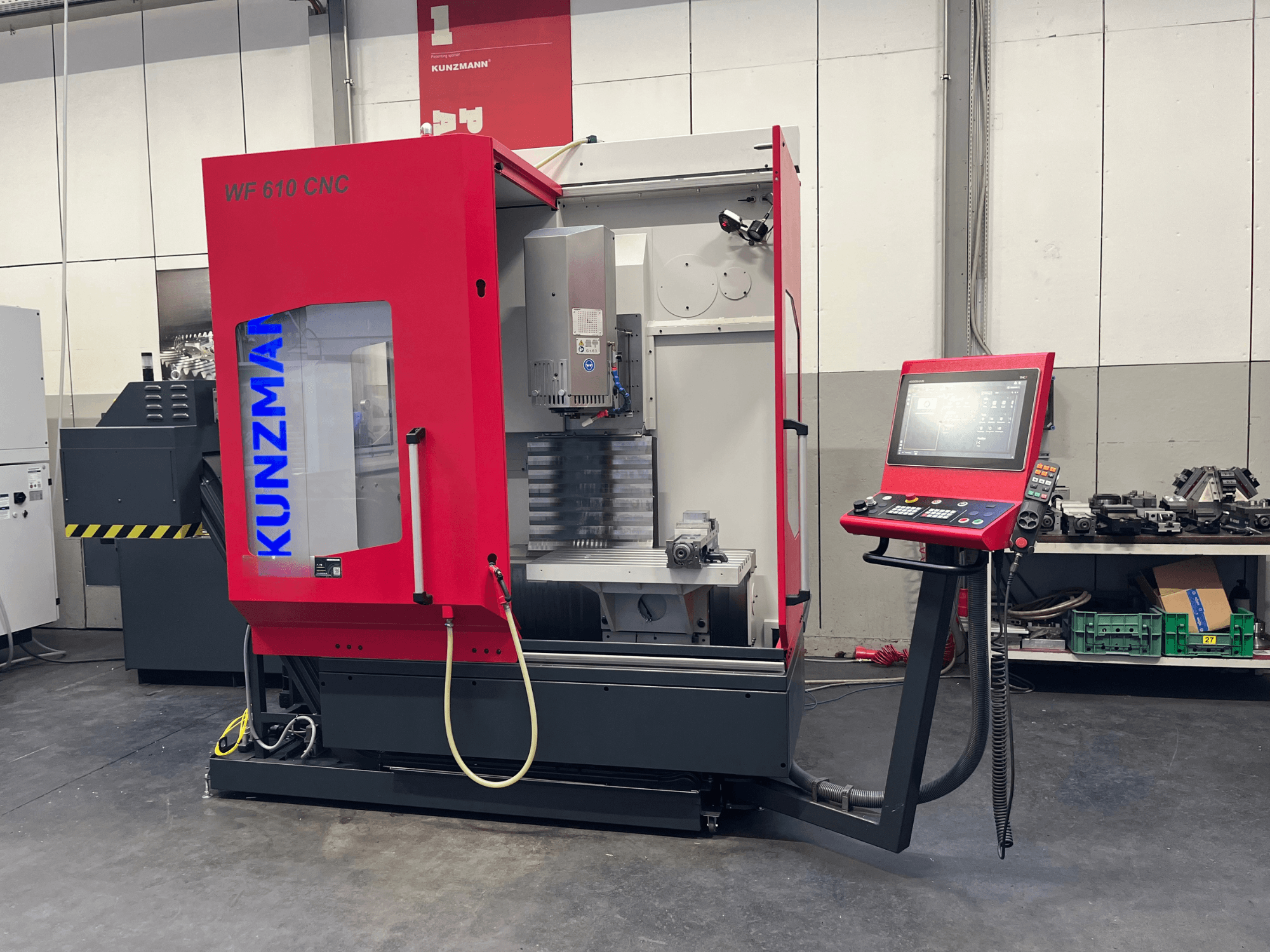

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Demonstrācijas iekārta

- Vārpstas darba stundas: 332 h

- Programmas darbības stundu skaits: 310 h

- Padeves ātrums (ātrā pārvietošanās): X/Y/Z līdz maks. 30/30/15 m/min

- Galvenais piedziņas mehānisms (uzstādīta papildaprīkojuma opcija): SK 40 motora vārpsta, 1–12 000 apgr./min (ražota Šveicē)

- Vārpstas jauda: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Vārpstas griezes moments: 43 Nm (S1-100 % ED pie 1 880 apgr./min.) / 58 Nm (S6-40 % ED pie 1 880 apgr./min.)

- Instrumenta savienojums: SK 40 DIN ISO 7388-1 forma AD (iepriekš DIN 69871 AD) ar izvelkamu tapu DIN ISO 7388-3 forma AD (iepriekš DIN 69872)

- Instrumenta nostiprināšana: mehāniska, nostiprināšanas spēks 10 000 N, hidrauliska atbrīvošana

- Vertikālā frēzēšanas galva: ar tiešo piedziņu, manuāli nolaižama -5/+90°, izvelkamais vārpstas turētājs ar pagriežamo mehānismu (gājiens 70 mm, fiksējams)

- Cietā leņķa galda virsma: 800 x 425 mm

- Galda T-veida rievas: 6 x 14 H7 (solis 63 mm)

- Maks. galda slodze: 300 kg

- Instrumentu mainītājs: 20 pozīciju disku magazīna, SK 40

- Maks. instrumenta diametrs: 75 mm (pilns magazīns) / 150 mm (ar blakus esošām tukšām vietām)

- Maks. instrumenta garums: 250 mm

- Maks. instrumenta svars: 8 kg

- Instrumentu maiņas laiks: apm. 3 s (no skaidas līdz skaidai apm. 15 s)

- Pozicionēšanas precizitāte (ISO 230-2): 0,008 mm (tiešās lineārās mērīšanas sistēmas)

- Atkārtojamība (ISO 230-2): 0,006 mm (tiešās lineārās mērīšanas sistēmas)

- Mērīšanas sistēma: HEIDENHAIN absolūtā tiešā lineārā mērīšanas sistēma (izšķirtspēja 0,001 mm)

- Dzesēšanas šķidruma padeve caur vārpstu (IKZ): 50 bar augstspiediena sūknis (26 l/min), 4 pakāpju spiediena regulēšana (15/25/40/50 bar), 25 µm dubultā slēdža filtrs

- Iekšējā gaisa dzesēšana: gaisa dzesēšana caur vārpstu, programmējama ar M-funkciju

- Ārējā gaisa dzesēšana: elastīga šarnīrveida šļūtene, programmējama ar M-funkciju

- Papīra lentes filtrēšanas iekārta: Trommel-mulden filtrs ar 600 l ārējo tvertni, VDF150/50/50 tipa (150 g/m²) filtrējošais materiāls (izmēri: 1800 x 860 x 1620 mm)

- Špānu konveijers: šarnīrveida lentes konveijers, integrēts 115 l dzesēšanas šķidruma tvertnē, 60° slīpums, izkraušana pa kreisi (augstums 870 / 1060 / 1200 mm)

- Detaljas zonde: HEIDENHAIN TS 460 3D zonde (infrasarkana) ar SE 661 raidītāju-uztvērēju

- Papildu asu sagatavošana: 4. ass sagatavošana (asu kontrolieris elektroskapī, iepriekš savienota saskarne)

- Automatizācijas interfeiss: sagatavošanas komplekts EDUCATION4.0 Cobot šūnai (Harting savienotājs I/O interfeisam, pneimatiskais savienojums, kā arī 2 pneimatiskie galda savienojumi, maks. 6 bar)

- Korpusa durvis: Automātiskas priekšējās bīdāmās durvis ar siksnas piedziņu (ar manuālu pogu un programmējamas)

- Programmatūras opcija: OCM (Optimized Contour Milling) uzlabotai trohoidālajai frēzēšanai

- Rokas ritenis: HEIDENHAIN HR 510 FS elektroniskais rokas ritenis ar asu izvēli un avārijas apstādināšanu

- Darba spriegums: 400 V, 50 Hz

- Enerģijas patēriņš: apm. 21 kVA

- Vadības spriegums: 24 V - Saspiesta gaisa padeve: 6,5–10 bar (mašīnai nepieciešams vismaz 6,5 bar)

- Mašīnas svars: apm. 2 900 kg (ar instrumentu mainītāju)
