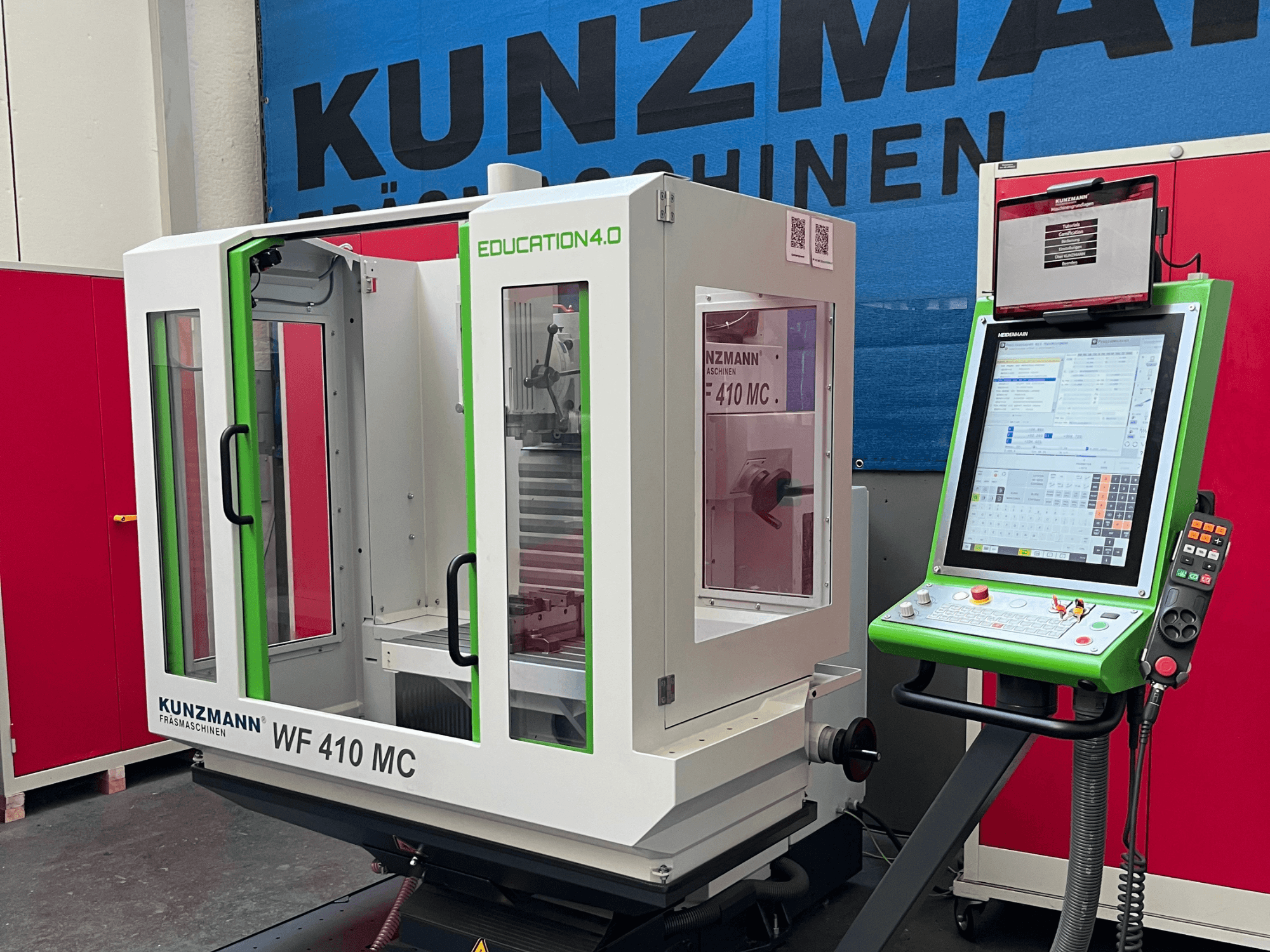

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Demonstrācijas iekārta

- Mašīnas darbības laiks: 910 h

- Vārpstas jauda S1-100 % ED: 6,8 kW

- Vārpstas jauda S6-25 % ED: 13,0 kW

- Vārpstas apgriezieni (manuālā darbība): bezpakāpīgi regulējami no 1 līdz maks. 4 500 apgr./min

- Vārpstas apgriezieni (automātiskā režīmā): bezpakāpīgi regulējami no 1 līdz maks. 5 000 apgr./min

- Padeves piedziņas: elektroniski vadāma bezpakāpju servo piedziņa katrai asij

- Ātrgaitas pārvietošanās / padeves ātrums X-, Y-, Z-asī: bezpakāpīgi regulējams līdz maks. 5 / 5 / 5 m/min

- Darba spriegums: 400 V - Tīkla frekvence: 50 Hz - Fāžu skaits: 3

- Nominālā strāva: 24 A - Galvenā drošinātāja vērtība: 32 A

- Īsslēguma izturība: 10 kA

- Enerģijas patēriņš / pieslēguma jauda: apm. 17 kVA

- Vadības spriegums: 24 V

- Uzstādīšanas svars (pamata iekārta): apm. 1 800 kg (ieskaitot šķidrumus, bez papildaprīkojuma/instrumentiem)

- Maks. transporta svars: 2 030 kg

- Mašīnas konstrukcija: FEM optimizēta lieta konstrukcija ar šķērsvirziena slīdni

- Vadotnes: rūdītas un slīpētas plakanās vadotnes X, Y, Z virzienos ar metāla apvalkiem

- Piedziņas sistēma: lodveida skrūves visās asīs

- Vārpstas konusa savienojums: SK 40 saskaņā ar DIN ISO 7388-1 AD formu ar vilkšanas tapu saskaņā ar DIN ISO 7388-3 AD formu (SKU: 10-113300)

- Vertikālā frēzēšanas galva: pagrieziena diapazons +/- 90°, manuāli izvelkama vārpsta ar pagrieziena mehānismu, 70 mm gājiens, fiksējama, no ātruma atkarīga gaisa dzesēšana, frēzes aizsargs

- Instrumentu nostiprināšana: Automātiska mehāniska instrumentu nostiprināšana, nostiprināšanas spēks 10 000 N, hidrauliska atbrīvošana

- Mērīšanas sistēma: attāluma kodētas lineārās mērīšanas sistēmas, tiešas, inkrementālās, izšķirtspēja 0,001 mm

- Pārslodzes aizsardzība: pārslodzes noteikšana ar piedziņas un vadības tehnoloģiju

- Drošības rokturi: Visās 3 asīs - Drošības apvalks: Šļakatu un skaidu aizsardzības kabīne, uzstādīta uz skaidu paplātes, vertikāli pārvietojas kopā ar asi, ar fiksētu galveno slēdzi, 2 bīdāmās durvis priekšā, 1 atveramās durvis labajā pusē, skata logi visās pusēs

- Vadības panelis: uzstādīts uz garas, pagriežamas rokas pamatnē, pagriežams

- Eļļošana: Automātiska centrālā eļļošana ar sākotnēju eļļas uzpildi un priekšā uzstādītu atsevišķu atkritumeļļas tvertni

- Dzesēšanas šķidruma sistēma: atsevišķs rezervuārs, tilpums 66 l (SKU: 10-450111-03)

- Mašīnas apgaismojums: LED apgaismojums ar elastīgu roku

- Nivelēšanas elementi: 1 komplekts = 4 gab.

- Fiksēts leņķveida galds: nostiprināšanas virsma 650 x 375 mm, 5 T-veida rievas 14 H7 (solis 63 mm), maks. slodzes kapacitāte 250 kg (SKU: 10-470050-02)

- Vadības bloks: HEIDENHAIN TNC 620 FS ar funkcionālo drošību

- Ekrāns: 19" vertikāls skārienjūtīgais ekrāns

- Atmiņas ietilpība: kopā 30 GB, 7,7 GB programmu atmiņa (Compact Flash CFR)

- Bloka apstrādes laiks: 1,5 ms - Datu interfeisi: USB, Fast Ethernet 1000 Base-T

- Elektroniskais vadības ritenītis: HEIDENHAIN HR 510 FS ar integrētām asu taustiņiem, padevi un avārijas apstādināšanu (SKU: 10-112862-01)

- Automātiskā mašīnas izslēgšanas funkcija: automātiska izslēgšanās pēc darbības pārtraukšanas vai programmas beigām (SKU: 10-113785)

- Kontaktzondes sagatavošanas komplekts: TS 460 kontaktzondei un TT 460 instrumentu iestatītājam, ieskaitot SE 660 uztvērēja bloku (preces kods: 10-113028)

- Hibrīda mācību komplekts: planšetdators „Surface Pro“ ar aptuveni 13 collu skārienjūtīgo ekrānu un dokstaciju, WLAN maršrutētāju, pretzādzības ierīci, regulējamu planšetdatora turētāju (7–13 collas) ar magnētiskajiem stiprinājumiem, interaktīvo apmācības programmatūru un spēļu elementus ietverošus moduļus (SKU: 10-119102)

- Vadības programmatūra: NC programmatūra, versija 817601 18 SP4 Hotfix3 FS
