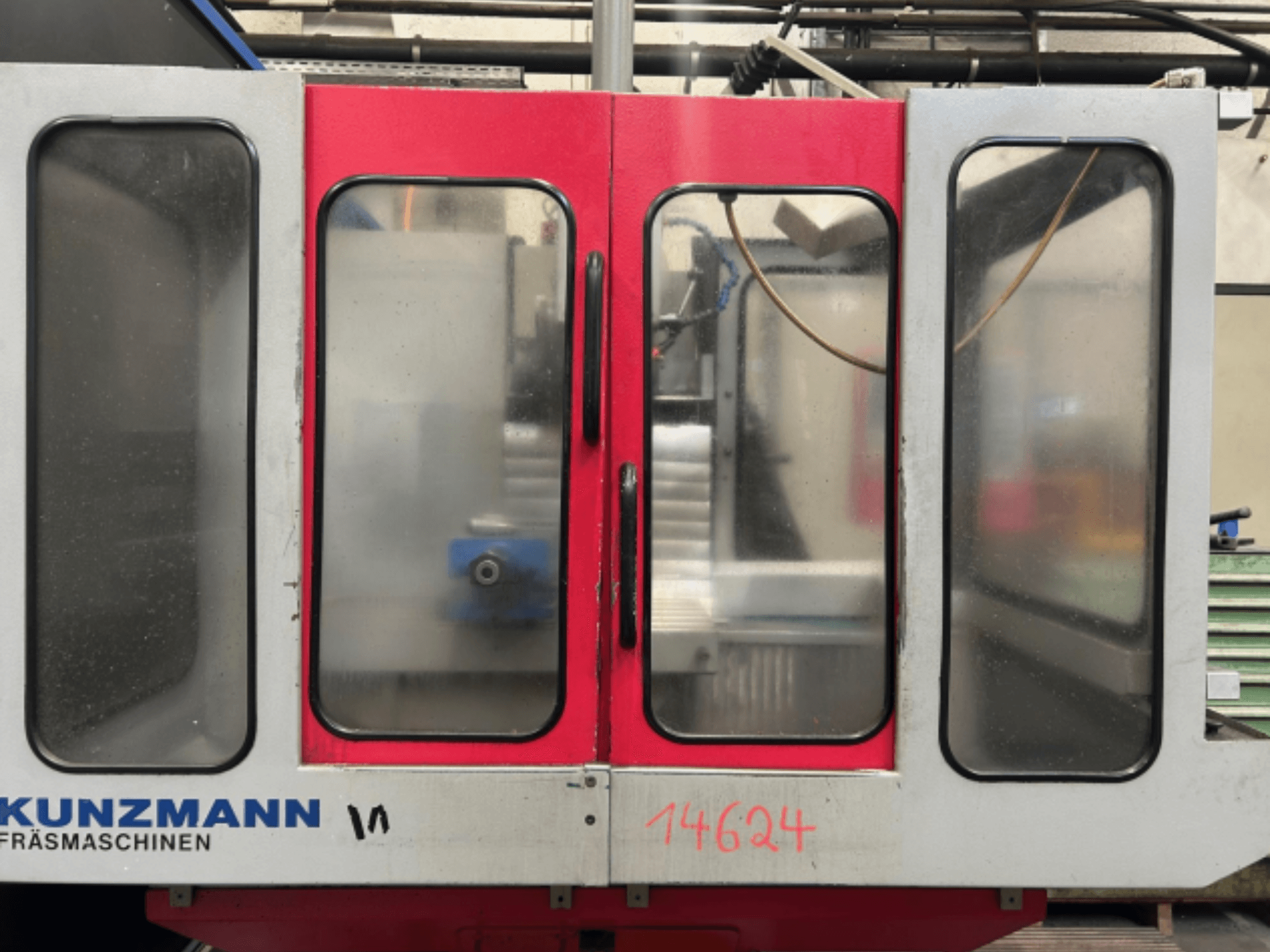

KUNZMANN - WF 4/3DE-MIL-KUN-2001-00001

Grozāmā galva: ±90°

Vārpsta un piedziņas (INDRAMAT):

• Galvenais vārpstas motors: 2AD104C-B050A1-CS06-A2N1.

• Vārpstas konuss: SK40

• Vārpstas urbums: 22 mm

• Dakšas diametrs: 90 mm

• Dakšas gājiens: 90 mm: 60 mm: cilindra diametrs: 60 mm

Asu piedziņas:

• X / Y / Z motora tips: MKD071B-061-GG1-KN

Ātrums un padeve:

• Vārpstas apgriezieni:

  • I diapazons: 0-1 000 apgr./min (pakāpjveida)

  • II diapazons: 1001-4000 apgr./min (bezpakāpju)

• Ātrā slīpēšana:

  • X ass: līdz 1 000 mm/min.

  • Y ass: līdz 1 000 mm/min.

  • Z ass: līdz 1 000 mm/min.

• Pievirzes spēks (X/Y/Z): aptuveni 4 kN

Elektriskā un vadības sistēma (INDRAMAT):

• Barošanas moduļi:

  • Tīrais filtrs: NFD03.1-480-030

  • Kondensatoru modulis: FNDR.fd.fd.30d: CZM01.3-02-07

• Kontrolieri:

  • Vadība: vārpstas kontrolieris: M3.02.3.1: DKC11.3-100-7-FW

  • Ass kontrolieris: DKC01.3-040-7-FW

• Programmatūras versijas:

  • Dinamiskās programmatūras versijas: vārpsta: ESM 2.1-SMT-02V

  • Asis: ESM 2.1-SMT-02V
