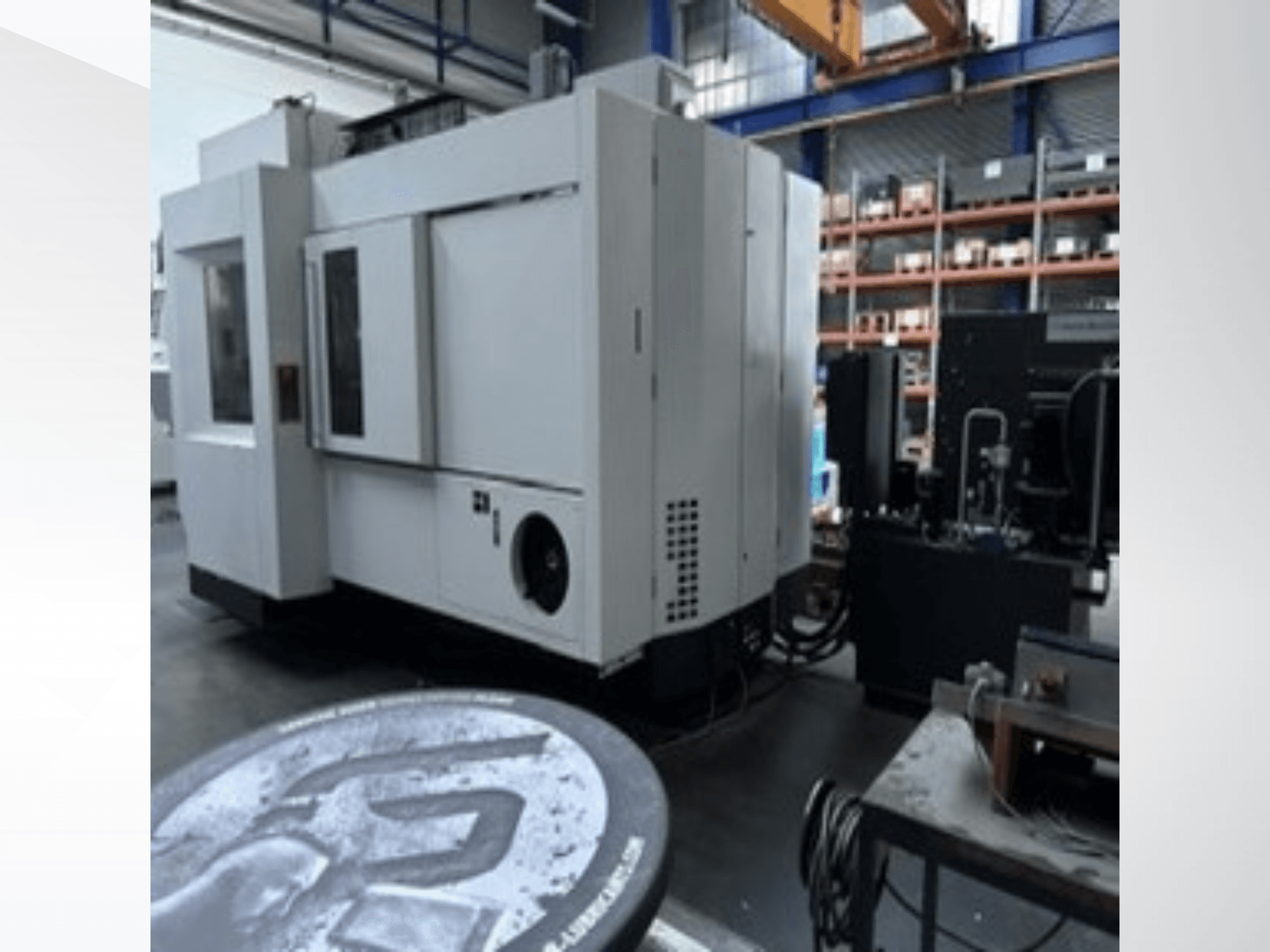

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Vadības bloks: Heidenhain iTNC 530 HSCI FS (MC 6541 ar HDR un divkodolu procesoru Core i7-3 1,7 GHz, 15,1 collu krāsu TFT ekrāns)

- X ass pārvietojums: 1350 mm

- Y ass pārvietojums: 1150 mm

- Z ass pārvietojums (horizontālā vārpsta): 895 mm

- Z ass pārvietojums (vertikālais vārpstas): 700 mm

- Motora vārpstas izvirzījums attiecībā pret Z asi: 700 mm

- Pagriežamās ass A diapazons: no +16° līdz -120° (kopējais diapazons 136°)

- Rotācijas ass C diapazons: n × 360°

- Vienlaicīgi darbināmās ass: 5 / 5 vienlaicīgi

- Rotācijas galda diametrs: Ø 1100 mm (no abām pusēm saplacināts līdz 1000 mm)

- Galda centrēšana: Ø 50 H6

- T-veida rievas: 9 rievas, attālums 100 mm, platums 18 H12

- Maks. galda slodze (centrēta): 1600 kg

- Galda fiksēšanas moments: 8000 Nm

- Galda piedziņas griezes moments (100 % ED / maks.): 1130 Nm / 2300 Nm

- Maks. galda ātrums: 40 apgr./min

- Ātrā pārvietošanās / pārvietošanās ātrums (X, Y): 15 / 32 m/min

- Ātrā pārvietošanās / pārvietošanās ātrums (Z): 15 / 32 m/min

- Pagrieziena ātrums / ātrgaitas pārvietošanās (A-ass): 11 / 20 apgr./min (4000 / 7200 °/min)

- Maks. padeves spēks: 10 kN

- Paātrinājums: 4 m/s²

- Vārpstas apgriezieni: 0–15 000 apgr./min

- Vārpstas konuss: HSK-A63 (DIN 69893-1)

- Vārpstas jauda (S6, 40 % darba cikls): 38 kW

- Vārpstas griezes moments (S6 40 % ED): 193 Nm

- Instrumentu magazīna ietilpība: 46 pozīcijas (HSK-A63)

- Maks. instrumenta diametrs: 80 mm (pilnībā piekrauts) / 130 mm (daļēji piekrauts)

- Maks. instrumenta garums: 300 mm

- Maks. instrumenta svars: 8 kg

- Maks. magazīna slodze: 200 kg

- Laiks no viena skaidu noņemšanas līdz nākamajai: apm. 11 s

- Dzesēšanas šķidruma un skaidu apsaimniekošana: skaidu konveijers ar iekšējo dzesēšanas šķidruma padevi (IKZ 18–80 bar, ar frekvences regulāciju), 30 µm joslas filtrēšanas iekārta, roku mazgāšanas stacija

- Ārējā dzesēšanas šķidruma padeve: 7 bar, 28 l/min

- Gaisa pūtiens caur vārpstu: Jā (līdz 10 bar)

- Mērīšanas un kalibrēšanas sistēmas: Renishaw OMP60 HSK-A63 3D infrasarkanais pieskāriena zondes, Renishaw NC4 divdaļīgā lāzera instrumentu mērīšanas sistēma, KinematicsOpt

- Viedās mašīnas funkcijas: APS (uzlabota procesa sistēma), ITC (inteliģenta termiskā kontrole), DNC attālā tīkla piekļuve, rConnect Live attālā palīdzība

- Darba stundas:

* Vadības sistēma ieslēgta (Steuerung ein): 46 889 h 58 min 07 s

* Mašīna ieslēgta (Maschine ein): 42 786 h 48 min 49 s

* Programmas darbības laiks (Programmlauf): 9 929 h 46 min 01 s

* Piekļuves sistēmas ieslēgtas (Antriebe Ein): 34 546 h 44 min 31 s

* Vārpstas ieslēgšanas laiks (Spindel Ein): 5 660 h 25 min 27 s

- Galvenie apkopes/remonta žurnāla ieraksti:

* Vārpsta nomainīta 2021. gada 10. novembrī (GF vārpsta f. 2/782) ar jaunu komplektu 2021. gada 29. novembrī

* Cietais disks nomainīts 2022. gada 23. decembrī

* 2023. gada 24. maijā nomainīts piedziņas bloks

* 2023. gada 7. septembrī nomainīta rotācijas caurvade (Drehdurchführung)

* 2026. gada 21. februārī tika veikta A-ass izlīdzināšana un vārpstas regulēšana

- Darba spriegums: 3x 400 V (+6 %/-10 %), 50 Hz

- Pieslēgtā jauda: 67 kVA / 61 kW (ar IKZ)

- Drošinātājs: 125 A

- Saspiestā gaisa padeve: 6 + 0,5 bar, apm. 300 l/min
