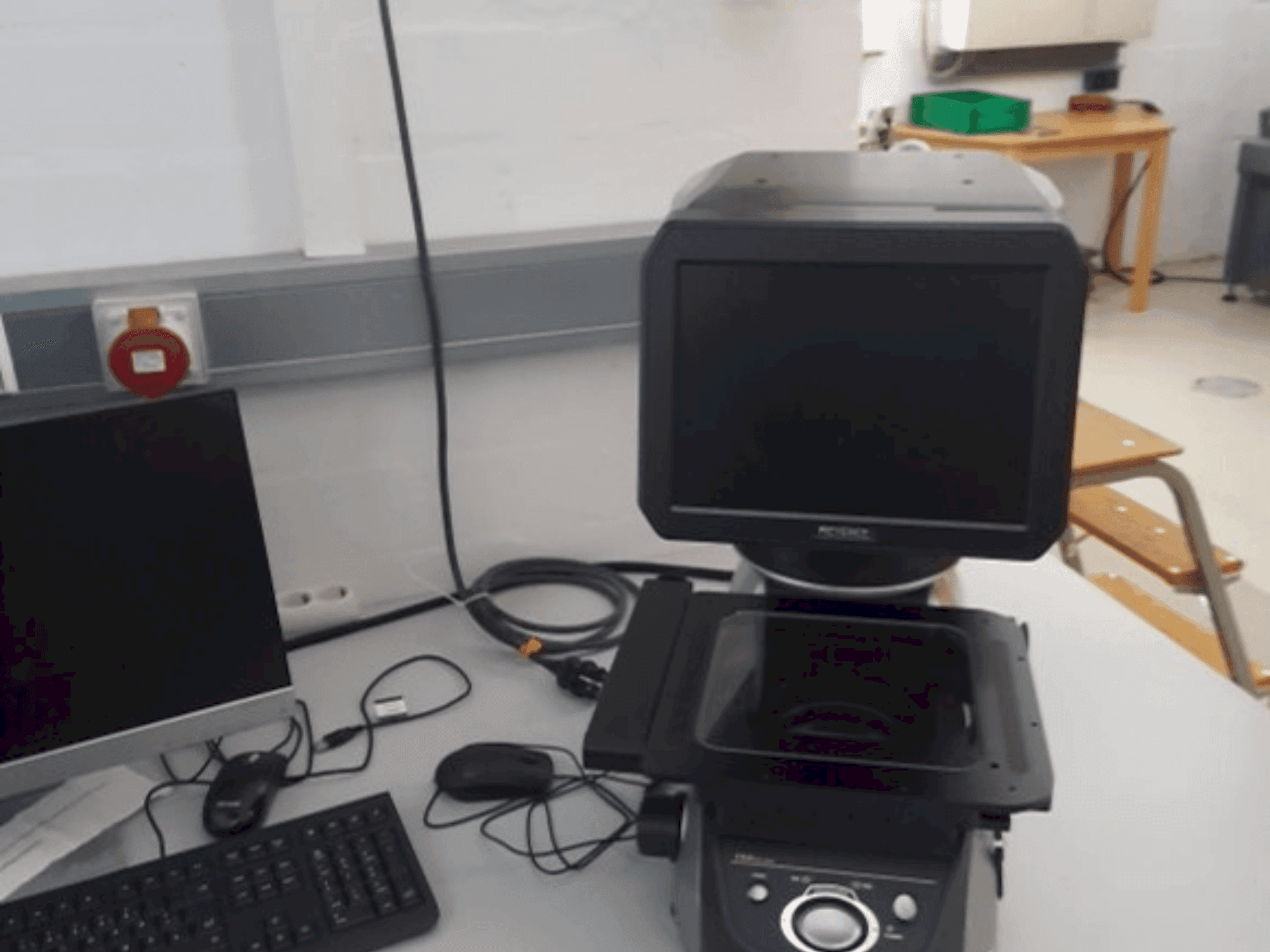

KEYENCE - IM-7020DE-MEA-KEY-2017-00002

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Attēla uzņemšanas elements: s/w-cmos, 1", 6,6 megapikseļi
• Displejs: lcd monitors, 10,4 collu xga (1024 × 768)
• Gaismas savācējs: dubultais telecentriskais objektīvs

Papildu informācija

Mērīšanas lauks Plašs lauks Mērīšanas režīms: 200 mm x 200 mm (4 x R50) Augstas precizitātes mērīšanas režīms: 125 mm x 125 mm Displeja izšķirtspēja Atkārtojamība: plaša lauka mērīšanas režīms: bez posma: ±1 µm Ar skatuvi: Augsta pakāpe ±2. µm Ar stadiju: +1,5 µm Mērījumu precizitāte Plaša lauka mērīšanas režīms: Normāls Mērījums: ±5 µm Saistīts mērījums: ±(7 + 0,02L) µm² Augstas precizitātes mērīšanas režīms: Normāls Mērījums: ±2 µm Mērījums: ±2 µm. µm⁴ Gaismas sensora mērīšanas diapazons (XY): 90 mm x 90 mm Maks. Mērīšanas dziļums: 30 mm Gaismas zondes diametrs: 3 mm Mērīšanas spēks: 0,015 N Atkārtojamība: +2 µm'5 Mērījumu precizitāte: ±(8 + 0,02L) µm Ārējās vadības ieejas un izejas Ārējā tālvadības pults ieeja (Controldt) Ārējā tālvadības pults izeja: nav sprieguma OK/NiO/FAIL/MEASURE: PhotoMOS izvades nominālā slodze: 24 VDC, 0,5 A Maksimālā komutācijas pretestība: 50 mΩ Saskarnes LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) USB 2.0 pieslēgvieta: krātuve: 6 savienotāji 500 GB Vides apstākļi Apkārtējās vides temperatūra: +10 līdz 35° C Relatīvais mitrums: 20 līdz 80% (bez kondensāta) Piesārņojuma pakāpe: 2 Pārsprieguma kategorija: II Apgaismojuma sistēma Caurlaidīga gaisma: Telecentriska caurejoša gaisma Krītošā gaisma: Četrdaļīgs apgaismojums no iezīmētiem gaismas leņķiem, Objektīvi apgaismojami objekti. Galds: Kustības diapazons: 100 mm x 100 mm (elektrisks) Maks. Kravnesība: 5 kg Z Objekta tabula: Kustības diapazons: 75 mm (elektrisks) Barošanas avots Barošanas spriegums: 100 līdz 240 AC, 50/60 Hz Jaudas patēriņš: Maks. 430 VA Svars (kg) Kontrolieris: apm. 8 kg Mērīšanas galva: apm. 31 kg
