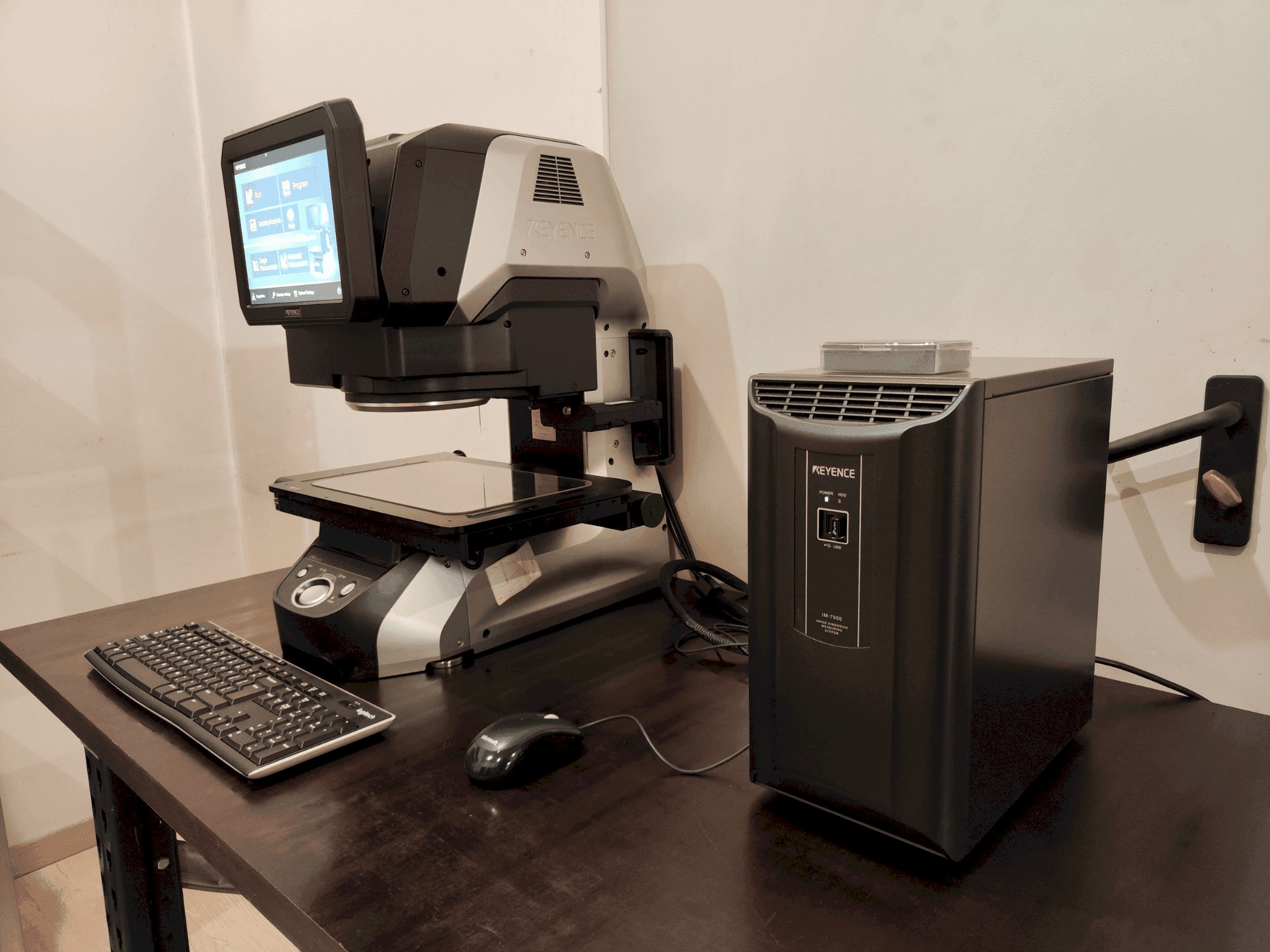

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Kontrolieris: IM-7000

Attēlu uztveršanas ierīce: 1" 6,6 megapikseļu monohromais CMOS

Displejs: 10,4" LCD monitors (XGA 1024×768)

Gaismas uztvērējobjektīvs: Divkāršais telecentriskais objektīvs

Apgaismojuma sistēma: Telecentriskā caurlaidīgā, augšējā gaisma, četru dalījumu daudzstūra apgaismojums (motorizēts), spraugas gredzena apgaismojums (motorizēts)

Mērīšanas režīmi: Platleņķa, augstas precizitātes

Platleņķa mērījumu apgabals: 300 × 200 mm (četrstūris R50)

Augstas precizitātes mērījumu apgabals: 225 × 125 mm

Minimālā displeja vienība: 0,1 µm

Mērījumu precizitāte (platleņķis, bez pakāpiena pārvietošanas): ±1 µm

Mērījumu precizitāte (augstas precizitātes mērījumi, bez pakāpiena pārvietošanas): ± µm: ±0,5 µm.

Mērījumu precizitāte (platleņķis, ar pakāpiena pārvietošanu):: ±2 µm.

Mērījumu precizitāte (augstas precizitātes, ar pakāpiena kustību):: ±1,5 µm.

Saistītā mērījumu precizitāte: ±(7 + 0,02L) µm (platleņķa), ±(4 + 0,02L) µm (augstas precizitātes).

Mērāmā zona (XY, pakāpiens): 90 × 90 mm

Maksimālais mērījumu dziļums: 30 mm

Gaismas zondes diametrs: 3 mm

Mērīšanas spēks: 0,015 N (gaismas zonde), 0,3 N (augstuma mērīšana)

Atkārtošanas precizitāte: ±2 µm

Mērījumu diapazons (Z): 0-75 mm

Mērījumu pozīcijas precizitāte (XY): ±0,2 mm

Minimālā displeja vienība (augstums): 1 µm

Mērāmā zona (XY) platleņķa režīmā: 145 × 95 mm

Mērāmā zona (XY) augstas precizitātes režīmā: 95 mm: 107,5 × 95 mm

XY posms: Kustības diapazons: motorizēts, kustības diapazons 200 × 100 mm, maksimālā slodze 5 kg

Z posms: Motorizēta, kustības diapazons 75 mm.

Ārējā tālvadības ievade: Bezsprieguma ievade (kontakts/caurspriegums)

Ārējā izeja: PhotoMOS, OK/NG/FAIL/MEAS, nominālā slodze 24 VDC, 0,5 A

Interfeiss: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 A sērijas (6 porti)

Ierakstu glabāšana: CIETAIS DISKS: 500 GB

Apkārtējās vides temperatūra: Temperatūra: +10 līdz +35°C

Relatīvais mitrums: 20-80% relatīvā mitruma (bez kondensācijas)

Piesārņojuma pakāpe: 2

Pārsprieguma kategorija: II

Barošanas spriegums: 100-240 V, 50/60 Hz

Svara galva: Svars: 31 kg

Kontroliera svars: ~8 kg
