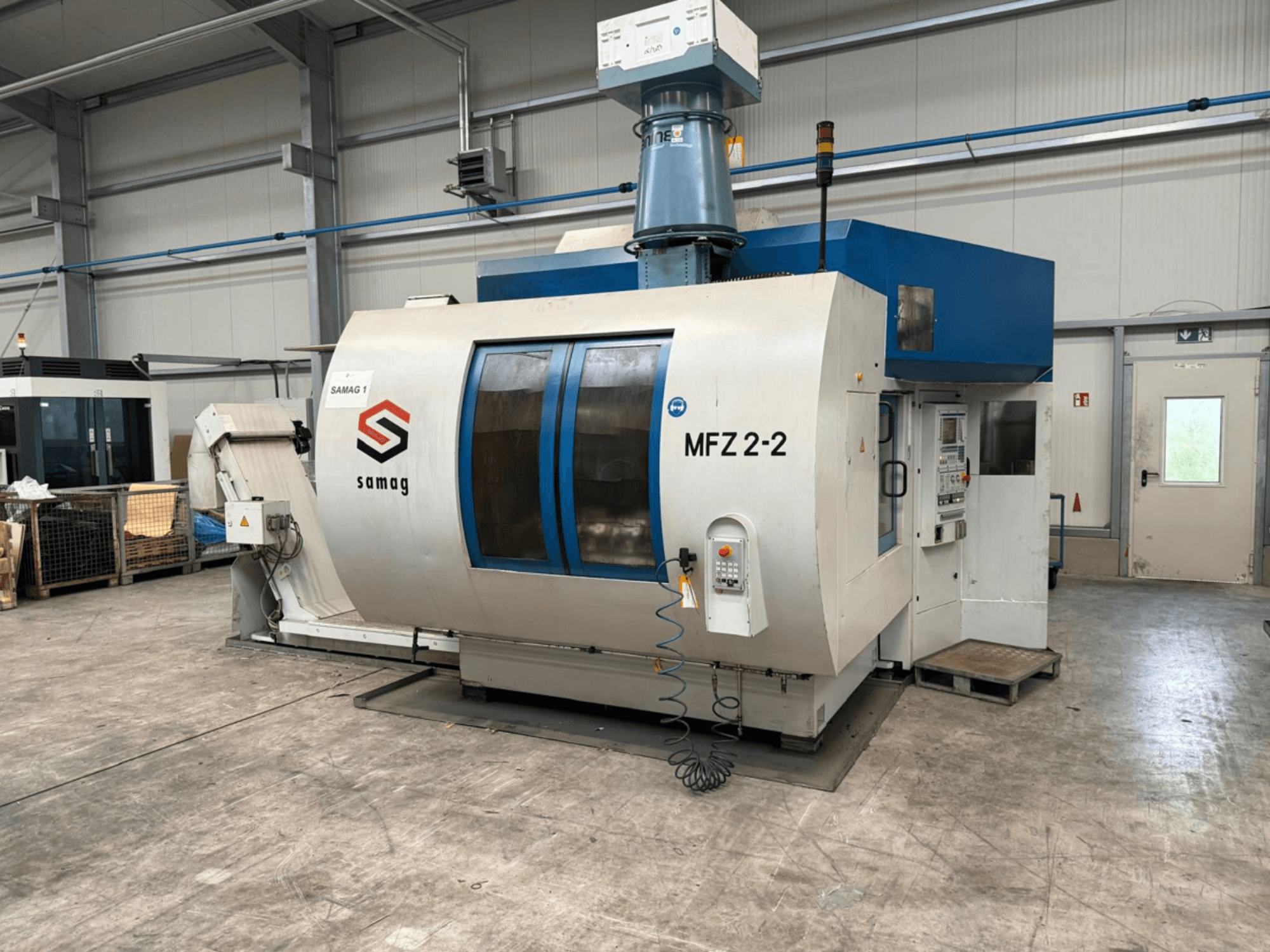

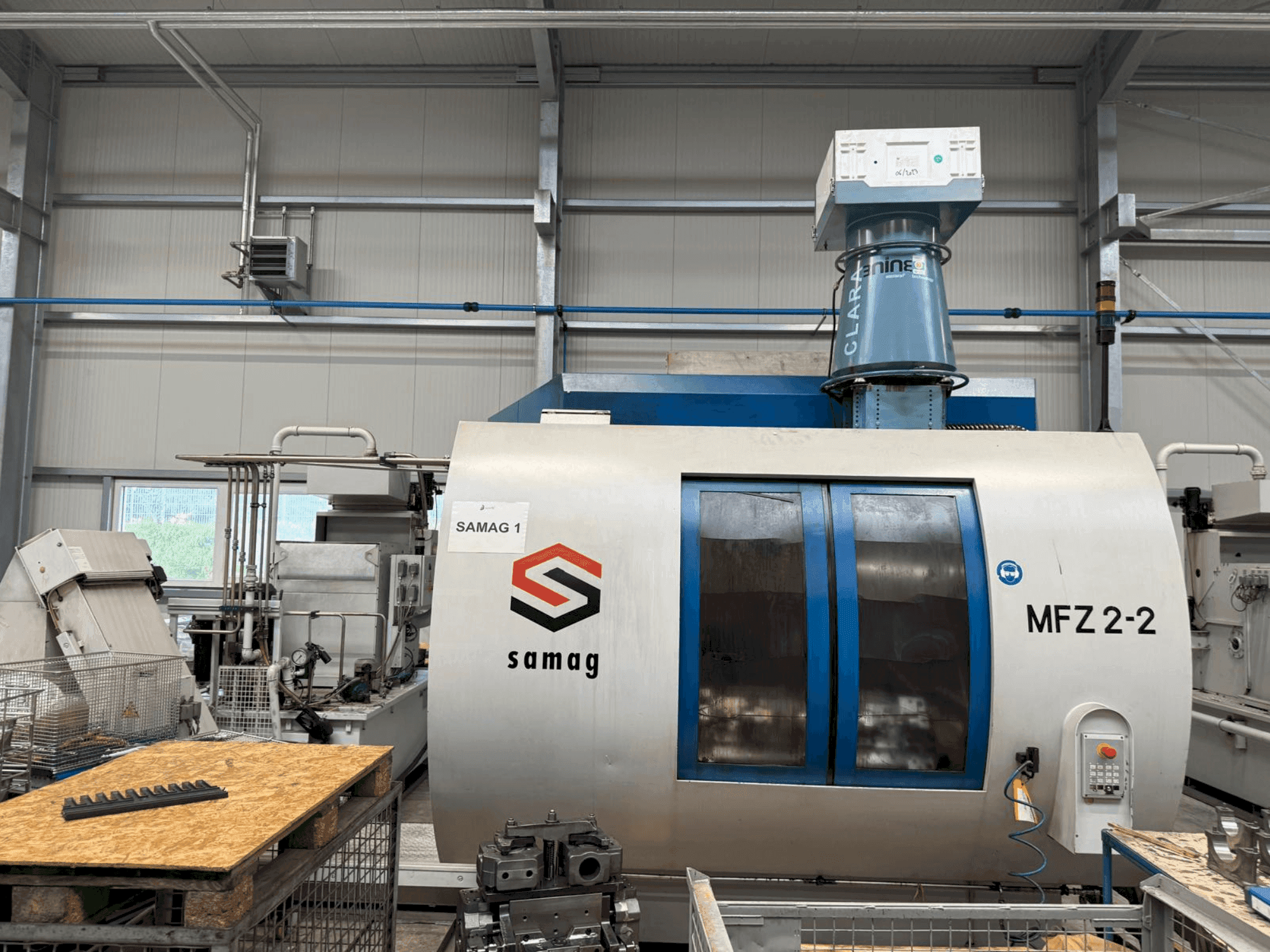

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Instrumentu glabāšana

  • Tips: Decagon

  • Uzglabāšanas vietu skaits: 100 (2x50)

  • Kasešu skaits: 10

  • Kasešu atrašanās vietas: 10

  • Kasetes solis: 90 mm

  • Maksimālais kasešu žurnāla ātrums: 8,3 min.

  • Kavēšanās laiks no maksimālā kasešu žurnāla ātruma līdz apstāšanās brīdim: 300 ms

  • Maksimālā instrumentu slodzes masa: 280 kg

  • Maksimālais instrumenta svars/plastmasas aptvere: 6 kg

  • Maksimālais instrumenta svars/ tērauda aptvere: 8 kg

  • Maksimālais instrumenta diametrs ar brīvām blakus esošām vietām: 1,5 mm: 160 mm

  • Rotācijas ass: 10x36

  • Laiks, kas nepieciešams, lai nomainītu tuvāko kaseti (pa kreisi/ pa labi): 1.5 s

  • Instrumentu nomaiņa uz vārpstas, vidējā mikroshēma pret mikroshēmu (VDI 2852), bez riteņa rotācijas: 4.5 s

• Asis un pārvietošanās ceļi

  • Brauciena ceļi

    • Y ass (vertikālais) darba gājiens: 1: 500 mm

    • Y ass (vertikālā) kopējais gājiens, ieskaitot instrumentu maiņu: 500 mm: 775 mm

  • Ass paātrinājums X/Y: 0,6 xg / 0,8 xg

• Galvenā vārpstas piedziņa

  • Vārpstas bloks: Augstas frekvences vārpsta: GMN HCS 220-16000/28

  • Attālums starp vārpstām: 450 mm

  • Uzmavas diametrs: 220 mm

  • Svars: 110 kg

  • Piedziņas motors: MEHĀNISMS: 1FE1 083-4WN11-1BA2

  • Griezes moments (S1): 65 Nm

  • Griezes moments (S2): 74 Nm

• Apstrādājamo detaļu nesējierīce

  • W ass grozāmā vienība

    • Pagrieziena laiks 180°: 4.5 s

    • Plāksnes/kontraatbalsta diametrs: 500/345 mm

    • Piedziņas/kontroles gultņa ātrums (maks.): 15/20 min.

    • Masas inerces moments: 140 kgm²

    • Pieļaujamais slīpēšanas moments: 8000 Nm

    • Pieļaujamais piedziņas/kontraatbalsta tangenciālais moments: 10,000/5,000 Nm: 10,000/5,000 Nm

    • Hirth pārnesumu bloķēšanas spēks pie 100 bāriem/kontrabalsts: 190/175 kN

  • Apstrādājamo detaļu turētājs A1/A2 ass

    • Dalīšanas leņķis: 3

    • Pagrieziena laiks 180°: 3.5 s

    • Priekšējās plāksnes/kontraatbalsta diametrs: 345 mm

    • Ātrums (maks.):: 20 min.

    • Masas inerces moments: 20 kgm

    • Pieļaujamais slīpuma moments: 3 000 Nm

    • Pieļaujamais tangenciālais griezes moments piedziņa/kontrabalsts: 5,000 Nm

• Līnijas spriegums: 400 V

• Frekvence: 50 Hz

• Vadības spriegums: LĪDZSTRĀVAS 24 V

Papildu aprīkojums

• Dzesēšanas smērvielu sistēma (skrāpēšanas lentes konveijers)

  • Izmēri (garums x platums x augstums): 2885 x 1095 x 1830 mm

  • Izkraušanas augstums: 1020 mm

  • Atstarpes siets: 500 μm

  • Uzpildes tilpums: 100 l

  • Notekūdeņu sūknis: 380 l/min pie 1,6 bāriem

• Centrālais dzesēšanas bloks

  • Tips: DK 160-V/SO

  • Dzesēšanas jauda: 1900 W

  • Min./maks. apkārtējās vides temperatūra: 160 °C 10/40 °C

  • Maksimālā ūdens izplūdes temperatūra: 20 °C

  • Kondensācijas temperatūra: 40 °C

  • Aukstumnesējs: R134a, 2 kg

  • Pieslēgtā elektriskā jauda: 5,1 kW

• Tīra ūdens tvertne (tukša): 930 kg

• Šķeldas transportieris (tukšs): 450 kg
