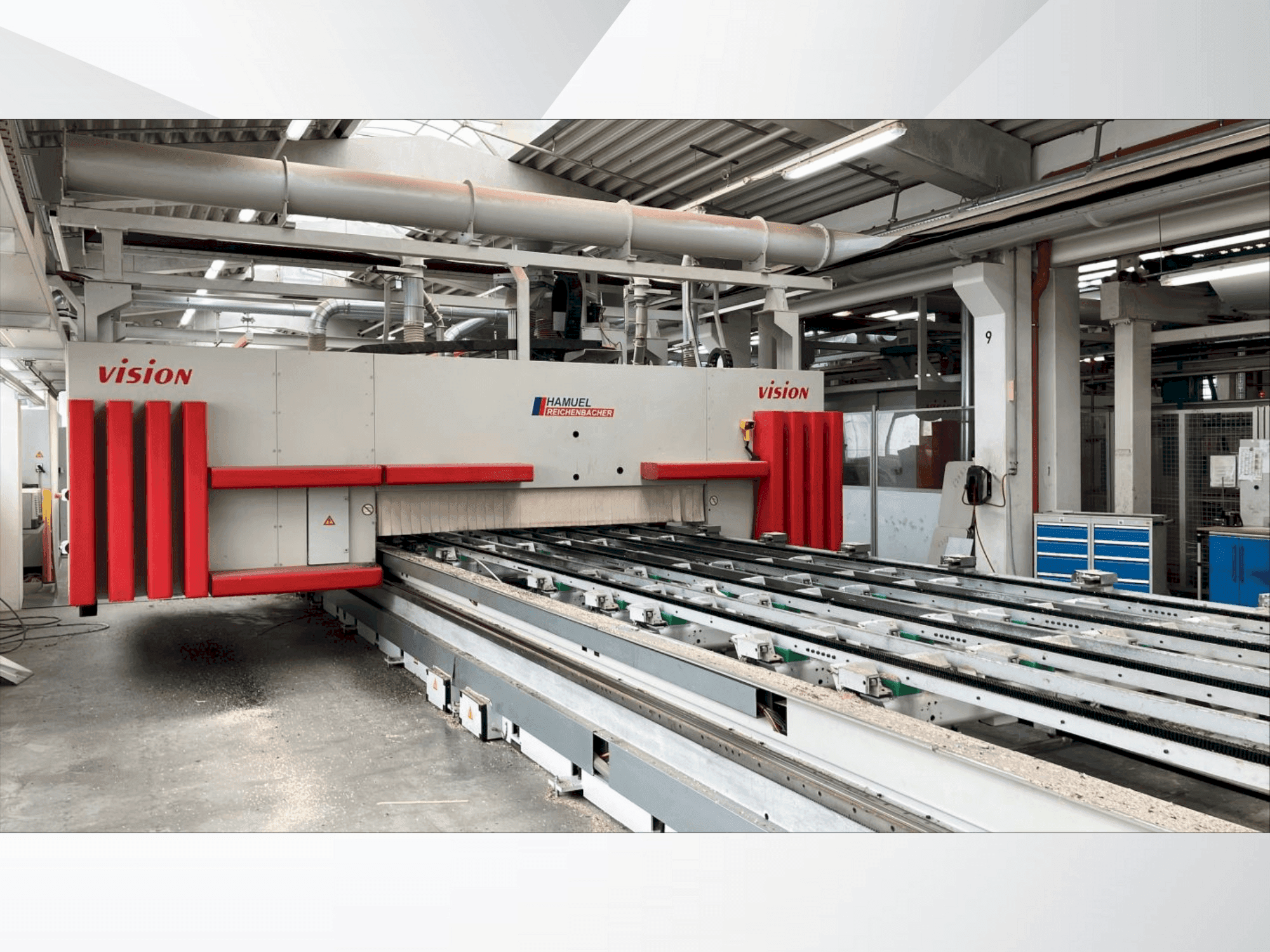

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Papildu aprīkojums

• Automātiski regulējams atbalsta galds ar vakuuma tapām
• Vakuuma sūkšanas plāksnes, kas iebūvētas fiksētajā mašīnas gultnē
• Ļauj elastīgi un droši novietot detaļas

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• U2 līdz u10 asis: nesēja kustība
• Iekārtai ir maksimālais ātrums 60 m/min uz x un y ass, 20 m/min uz z ass, līdz 90°/s uz b un c asīm, un tā piedāvā bezgalīgi programmējamu padeves ātrumu x/y plaknē jebkurā trajektorijā.
• Vakuuma tapas: 72 vienības, Ø100 mm
• Gājiens: 100 mm
• Efektīvais gājiens: 25 mm (virs pamata jostas)
• Vakuuma turētāju sistēma ietver 9 ar elektromotoru darbināmus turētājus, katrs ar ±1000 mm pārvietošanās diapazonu, minimālo atstarpi 300 mm (parasti ~ 1000 mm) un aprīkots ar 8 vakuuma piesūcekņiem (Ø100 mm), kas sakārtoti 1–2–2–2–1 veidā, sūcēja tīrīšanai bez piedziņas un visiem sāniem. Ar elektromotoriem.

Tehniskās mašīnas priekšrocības

• Vadības panelis: 17 collu tft plakans ekrāns
• Operētājsistēma: windows 7
• Dators ar displeju: pcu 50. 5
• Lietotāja interfeiss: hmi operation
• X1/x2 asis: apm. 8540 mm – gareniskā portāla kustība
• Y1 ass: apm. 2500 mm – šķērsvirziena vienības kustība
• Z1 ass: apm. 480 mm – vertikāla vienības kustība
• B1 ass: ±180° – grozāmā kustība
• C1 ass: 360° – rotācijas kustība
• X3 ass: zemgrīdas urbšanas bloka kustība

Papildu informācija

Mašīna joprojām tiek darbināta
