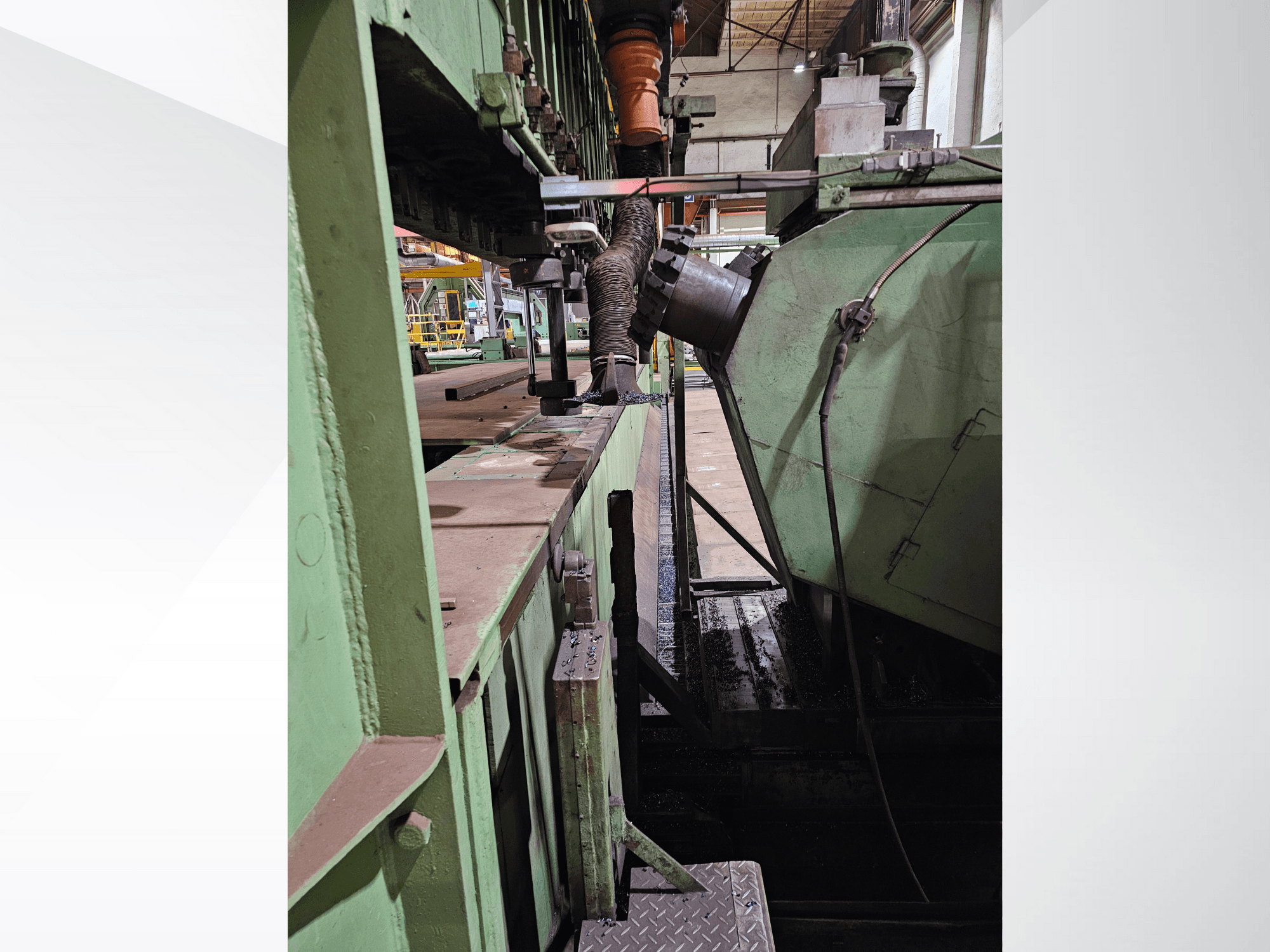

Šī 3 asu GRABENER vienpusējā lokšņu metāla malu frēzēšanas iekārta tika ražota 1984. gadā. Tai ir jaudīgs 50 kW līdzstrāvas motors, vārpstas ātrums līdz 500 apgriezieniem minūtē un maksimālais griezes moments 2000 Nm. Mašīnai ir plašas pārvietošanās iespējas - 15 900 mm pa x asi un strauja pārvietošanās ātrums līdz 8000 mm/min. Ideāli piemērots precīzai frēzēšanai ar pagrieziena diapazonu +/-45°. Sazinieties ar mums, lai iegūtu vairāk informācijas par šo mašīnu.
Pārskats
- zīmols: GRABENER
- gads: 1984
- MODELIS: Single-sided sheet metal edge milling machine
- pielietojuma veids: Citas lokšņu apstrādes mašīnas
- Atrašanās vieta: Vācija
- iekārtas veids: Lokšņu metāla mašīna
Tehniskā informācija - GRABENER Single-sided sheet metal edge milling machine
Izmēri
- Iekārtas svars: 23000 kg
Kustība
- Asu skaits: 3
- X ass kustība: 15900 mm
- Y ass kustība: 500 mm
- Z ass kustība: 790 mm
Papildus informācija
Frēzēšanas vārpstas pagrieziena diapazons: ±45°
Vārpsta un instrumenti
Frēzēšanas vārpstas piedziņas jauda (līdzstrāvas motors): 50 kW
Vārpstas diametrs pie priekšējā gultņa: diametrs: 160 mm
Iekšējais instrumentu turētājs: ISO 50 (DIN 2079)
Ārējais instrumentu turētājs: ISO 60
Instrumentu stiprinājums: manuāls, izmantojot M24 vītņstiepli
Ātrums un griezes moments
Vārpstas apgriezieni: bezgala regulējami, 2 diapazoni, 50-500 apgr./min.
1. diapazons: 50-250 apgr./min
diapazons: 100-500 apgr.
Pakāpju palielinājums: 1:2
Nemainīgas jaudas diapazons: 160 apgr./min
Maksimālais vārpstas griezes moments: 2000 Nm
Maksimālais vārpstas griešanās ātrums: 2°/sek.
Padeves
Frēzēšanas padeve X: 40-4000 mm/min (bezgala regulējama)
Ātrā slīpēšana X: 8000 mm/min.
Regulēšanas ātrums Y/Z: 20-500 mm/min (bezgala regulējams)
Ātrā virziena Y/Z: 1 000 mm/min
Precizitāte
Displeja/pozicionēšanas precizitāte (3 asis): 0,1 mm
Elektriskais
Darba spriegums: 380 V, 50 Hz
Vadības spriegums: 220 V
Attālumi un izmēri
Piestiprināšanas galds līdz ievilktai, horizontālai vārpstas asij: 500 mm
Skuju balsts (grīda) līdz vārpstas centram vertikālā centra pozīcijā: 1 300 mm
Piestiprināšanas galds līdz balsta vadotnes centram: 2 300 mm
Skuju un balsta vadotnes garums: 16 800 mm
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
