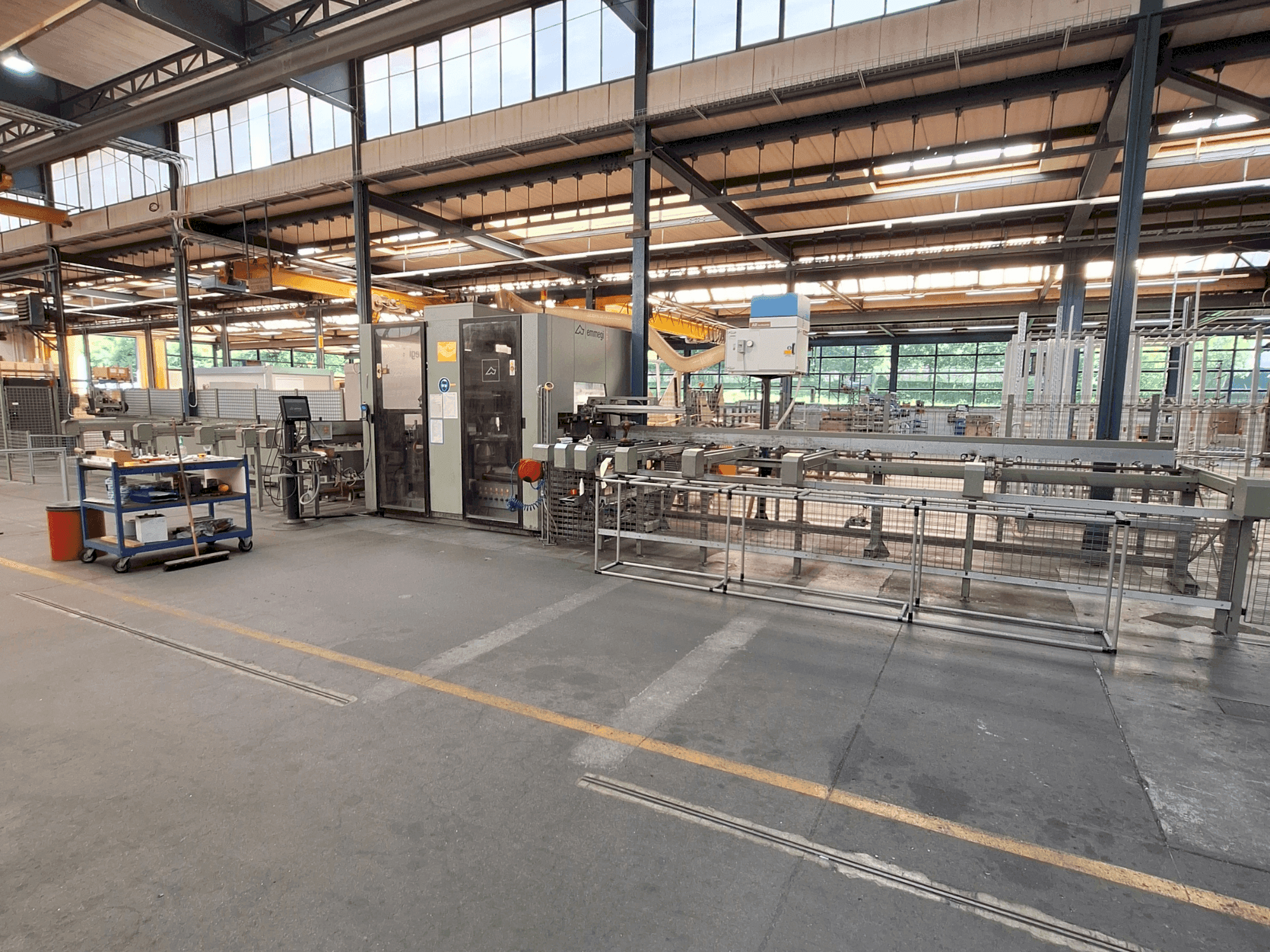

Emmegi - Quadra L1CH-MIL-EMM-2013-00001

• Frēzēšanas bloks ar 6 ar gaisu dzesējamiem elektrovirpļiem

• Maks. Jauda: 5. 6 kw

• Funkcijas: frēzēšana, urbšana un griešana

• Kustības asis: 12

• X-AXIS kustība: 320 mm, ātrums: 30 m/min, paātrinājums: 1,5 m/sek.

• Y-AXIS gājiens: 402 mm, ātrums: 30 m/min, paātrinājums: 5 m/sek²

• Z-AXIS gājiens: 395 mm, ātrums: 30 m/min, paātrinājums: 5 m/sek²

• A-AXIS rotācija: 0° ÷ 360°, ātrums: 6000°/min.

• U-AXIS gājiens: 9660 mm, ātrums: 120 m/min, paātrinājums: 7,5 m/sek²

• V-AXIS gājiens: 138 mm, ātrums: 9 m/min, paātrinājums: 0,36 m/s²

• W-AXIS gājiens: 215 mm, ātrums: 9 m/min, paātrinājums: 0,36 m/s²

• H-AXIS gājiens: 627 mm, ātrums: 24 m/min, paātrinājums: 2,5 m/sek².

• P-AXIS gājiens: 880 mm, ātrums: 30 m/min, paātrinājums: 5 m/sek²

• Q-AXIS rotācija: 298°, ātrums: 6600°/min.

• B-AXIS gājiens: 790 mm, ātrums: 60 m/min.

• C-AXIS gājiens: 47 mm, ātrums: 9 m/min.

• Darbība un vadība Vadības skapis ar dzesēšanas sistēmu

• CNC-PC ar Celeron M 1,5 GHz procesoru 1

• 5" skārienekrāna displejs

• 1 GB RAM,

• 4 GB kompaktās atmiņas

• 1 USB ports

• RJ45 tīkla karte

Maksimālais stieņu garums iekraušanas magazīnā (pirms apstrādes) ir 7500 mm (ieplūdes). Izvada izmērs maks. 7000 mm.

Papildu aprīkojums

• Spiediena izsmidzināšanas sistēma

• Automātiskās un ar motoru darbināmās skavas sistēmas.

• Monobloka mašīnas rāmis, kas izgatavots no elektrolītiski metināta un normalizēta tērauda.
