DOOSAN - VC 630/5AxPT-MIL-DOO-2013-00002
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

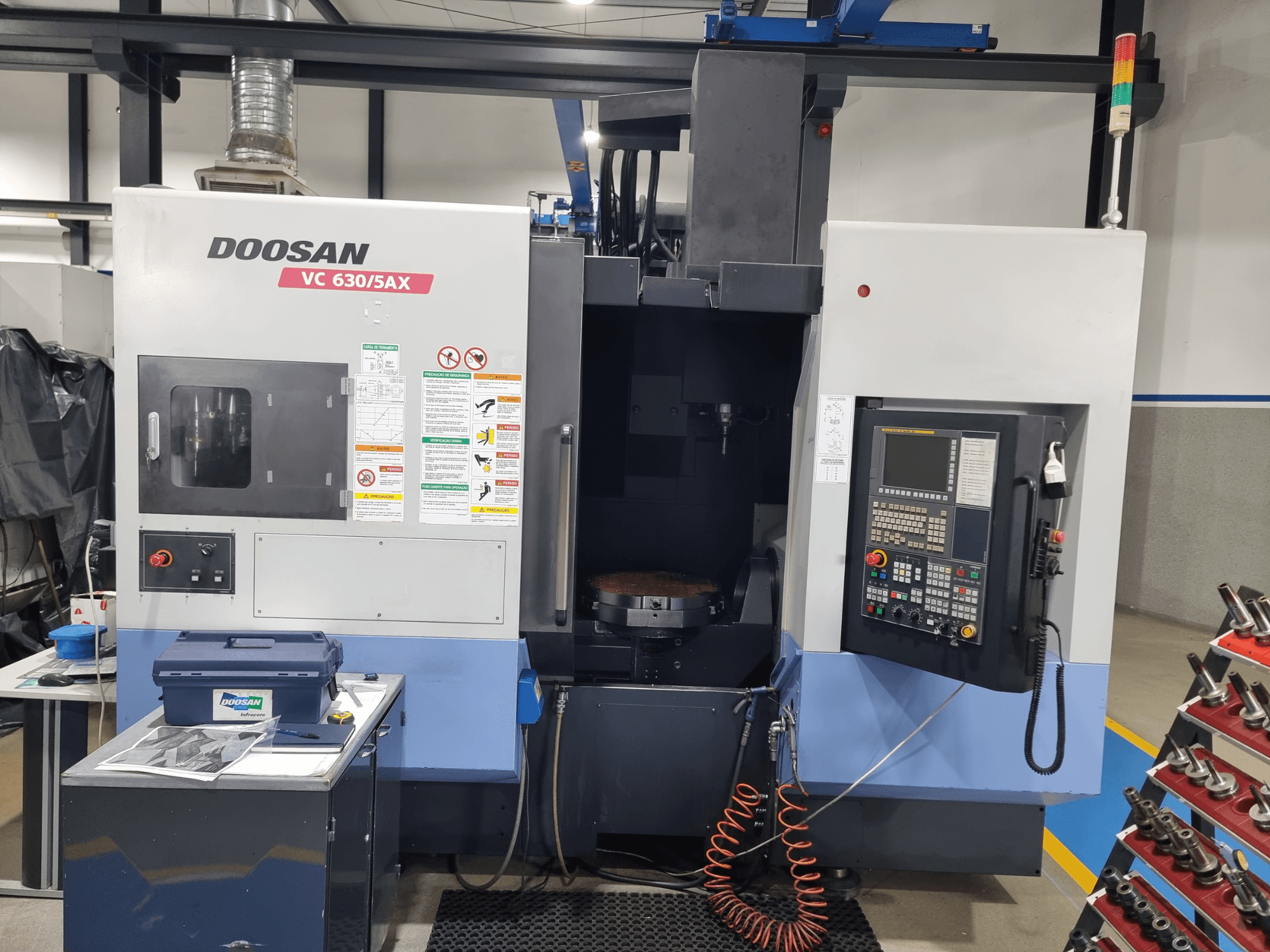

Šī 5-asu DOOSAN VC 630/5Ax mašīna ir ražota 2013. gadā. Tai ir iespaidīgs X-ass pārvietojums — 650 mm, Y-ass pārvietojums — 765 mm un Z-ass pārvietojums — 520 mm. Mašīnas maksimālā apstrādājamo detaļu svara ietilpība ir 500 kg, un vārpstas apgriezienu skaits sasniedz līdz pat 12 000 apgr./min. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto universālo apstrādes centru DOOSAN VC 630/5Ax. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: DOOSAN
- gads: 2013
- MODELIS: VC 630/5Ax
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Portugāle
- iekārtas veids: Universālais apstrādes centrs
Tehniskā informācija - DOOSAN VC 630/5Ax
Izmēri
- Mašīnas augstums: 3295 mm
- Mašīnas garums: 3537 mm
- Mašīnas svars: 12500 kg
- Mašīnas platums: 3200 mm
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 650 mm
- Y ass pārvietošanās: 765 mm
- Z ass pārvietošanās: 520 mm
Tehniskās specifikācijas
- Maks. instrumenta svars: 8 kg
- Vārpstas ātrums: 12000 RPM
- Instrumentu staciju skaits: 40
Papildus informācija
Pieejamās CNC vadības sistēmas: FANUC 31i-5, HEIDENHAIN iTNC 530, SIEMENS 840Dsl
Pārvietojumi: A (slīpums) no +30° līdz -120°; C (rotācija) 360°
Attālums no vārpstas gala līdz galdam: standarta 160–680 mm; ar APC 210–730 mm
Attālums no vārpstas centra līdz kolonnas vadceļam: 220 mm
Ātrgaitas pārvietošanās: X/Y/Z 40/40/36 m/min; A/C 20/30 apgr./min
Griešanas padeve: X/Y/Z 18 000 mm/min; A/C 7 200 grādu/min
Galds: Ø630 mm (standarta); APC palete 500 x 500 mm
Maksimālais detaļas svars: 500 kg; standarta izmēri Ø730 x 500 mm; ar APC Ø730 x 450 mm
Minimālā galda indeksēšana: 0,001°
Vārpsta: Iebūvēta; 12 000 apgr./min (pēc izvēles 20 000 apgr./min); ISO #40 7/24 BIG-PLUS (pēc izvēles HSK-A63)
Maksimālais vārpstas griezes moments: 204 N·m
Vārpstas motora jauda: FANUC 22/18,5 kW; HEIDENHAIN 23,5/18 kW; SIEMENS 30/24 kW
ATC: MAS403 BT40 (papildus pieejams CAT40/DIN40); 40 instrumenti (papildus pieejami 60/81/101/121); maksimālais instrumenta diametrs ar regulējumu 80 mm, bez regulējuma 125 mm; maksimālais instrumenta garums 300 mm; fiksēta adrese; no instrumenta līdz instrumentam 1,0 s; no skaidas līdz skaidai 8,5 s
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
