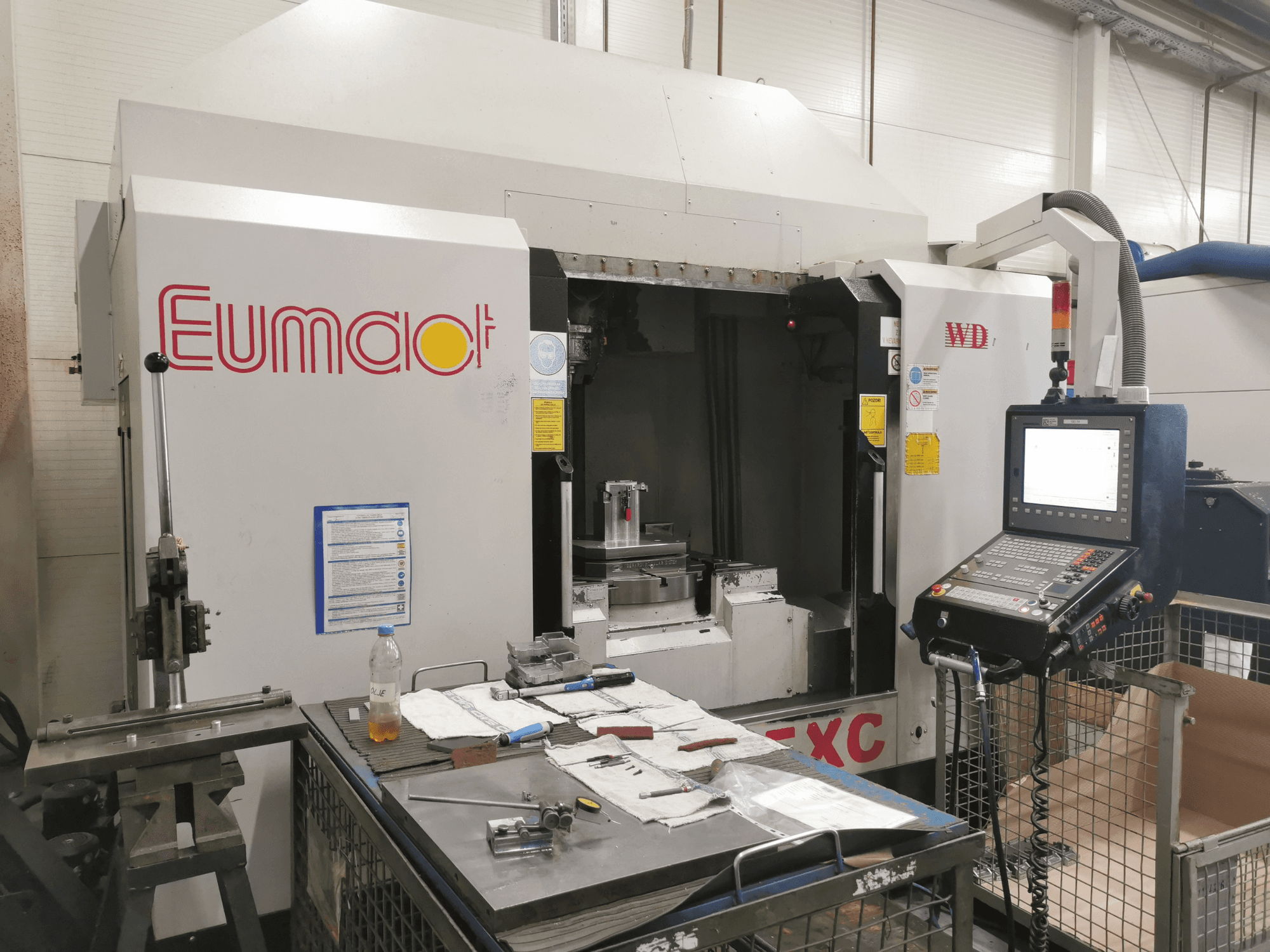

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Jauda un svars

• Spriegums: 400 V

• Frekvence: 50/60 Hz

• Uzstādītā jauda: 75 kVA

Darbības stundas (Heidenhain - faktiskie mašīnas dati)

• Vadības ieslēgšanas laiks: 42,157 h

• Mašīnas ieslēgšanas laiks: 1,42,42 dB: 37,219 h

• Programmas darbības laiks: 18 252 h

• Vārpstas darbības laiks: 13 907 h

• S galviņas darbības laiks: 0 h

Galda sistēma

• T-veida slotu galds: 18 × 6 × 100 mm

• Rotācijas galds (5 asis), iebūvēta seglu konstrukcija

  • Diametrs: Ø 610 mm

  • Vārpsta līdz galda centram: 0-715 mm

  • Vārpsta līdz galda virsmai: 105-715 mm

  • Maksimālā apstrādājamās detaļas slodze: 500 kg

Asu pārvietošanās

• B ass slīpums: +30° līdz -120°

• C ass rotācija: 360° (0,001° izšķirtspēja)

Ģeometriskie attālumi

• Vārpsta līdz kolonnas vākam: 629 mm

• Vārpsta līdz galda centram: 947 mm

Vārpsta

• Gultņi: Ø 70 mm keramikas

• Maksimālais griezes moments: 160 Nm

Asu motori

• X/Y/Z: Siemens 1FK7083 (16 Nm)

• A/B: Siemens 1FW6130 (1320 Nm)

Padeves

• Ātrā pārvietošanās (X/Y/Z): 36 / 36 / 24 m/min.

• Griešanas padeves ātrums: 1-7500 mm/min

Instrumentu žurnāls

• Veids: Instrumentu mainītājs ar divām svirām, 430 mm gājiens

• Kapacitāte: 32 instrumenti

• Maksimālais instrumentu diametrs: 150 mm

• Maksimālais diametrs bez blakus instrumentiem: 150 mm: 300 mm
