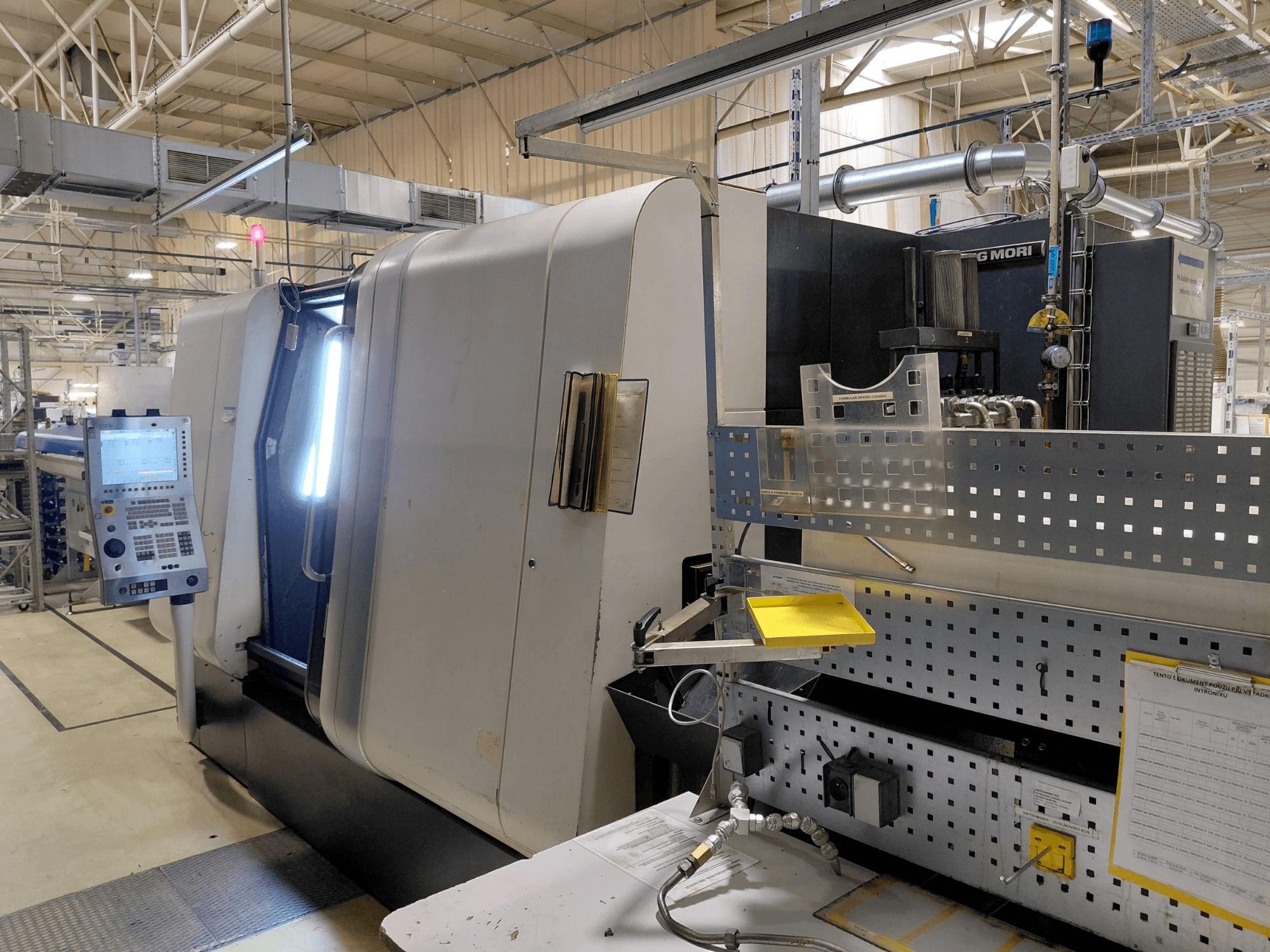

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Kopējais darba laiks: 64 274 h; Ekspluatācijas laiks: 43 196 h

• Pretvārpsta: 17 kW; maksimālais apgriezienu skaits 5000 apgr./min; maksimālais stieņa diametrs 45 (65) mm

• CNC vadītās ass:

  • X1: gājiens 165 mm; ātrgaitas pārvietošanās 30 m/min; paātrinājums 5 m/s²

  • Z1: gājiens 678 mm; ātrgaitas pārvietošanās 30 m/min; paātrinājums 5 m/s²

  • Y1: gājiens 80 (+50/-30) mm; ātrgaitas pārvietošanās 30 m/min; paātrinājums 5 m/s²

  • X2: gājiens 165 mm; ātrgaitas pārvietošanās 30 m/min; paātrinājums 5 m/s²

  • Z2: gājiens 640 mm; ātrgaitas režīms 30 m/min; paātrinājums 5 m/s²

  • W2: gājiens 690 mm; ātrgaitas režīms 30 m/min; paātrinājums 5 m/s²

• Revolveri: 2; 12 piedziņas pozīcijas katrā revolverī; instrumentu sistēma VDI 30; maksimālais instrumenta apgriezienu skaits 4000 apgr./min

• Dzesēšanas šķidruma sistēma: tvertne apm. 650 l; sūkņa jauda katram revolverim 20 l/min; spiediens 7 bar

• Enerģijas padeve: 91 kVA

• Pamatmašīnas konfigurācija un funkcijas:

  • 1. un 2. slīdņa piedziņa (visas 12 pozīcijas)

  • C-ass galvenajam un pretvārpstam

  • 1. slīdņa Y-ass

  • Pretvārpstas spīles tīrīšana ar dzesēšanas šķidrumu

  • Mehāniska sagatavošana eļļas miglas filtram

  • Elektriskā un programmatūras saskarne stieņu iekraušanas ierīcei

  • Leņķiskais sinhronisms starp galveno un pretvārpstu

  • Automātiska mašīnas izslēgšanās

  • 2 papildu ieslēgšanas/izslēgšanas izejas (4 M-funkcijas)

  • Cieta vītņu griešana

  • Detalju un laika skaitītājs

  • Programmatūra daudzstūra virpošanai (slīdnis 1 un 2)

  • Nemainīgs griešanas ātrums

  • Spirālveida interpolācija (1. slaids)

  • Vārpstas apgriezienu skaita kontrole

  • Četrkāršs brīdinājuma indikators

  • Elektroskapja dzesēšanas ierīce

• Vadības iespējas:

  • Instrumentu nodiluma uzraudzības sistēma (FANUC monitors)

  • Līdzīga instrumenta izvēles sistēma (FANUC monitors)

Papildu aprīkojums

• IEMCA MASTER 865 MP 43 L stieņu padevējs

• Skaidu konveijers, lentes tips

• Detalju izkraušanas ierīce ar lenti

• Galvenā vārpsta ar MPF 65/140 patronu (bez aksiālās padeves), maks. Ø 65 mm

• Manuālais patronu mainītājs SACO MPT65/140 un MPF65/140

• Pretvārpstas patronas turētājs SMW 175-BBD, ieskaitot adapteri

• 1 mīksto spīļu komplekts SMW 175-BBD

• Diferencēts spiediens pretspindļa skavas fiksācijai (divi izvēlējami spiediena līmeņi)

• Žokļu/spīļu ārējā skalošana ar dzesēšanas šķidrumu uz galvenā un pretvārpstas

• Pieejamas dažādas jaunas rezerves daļas
