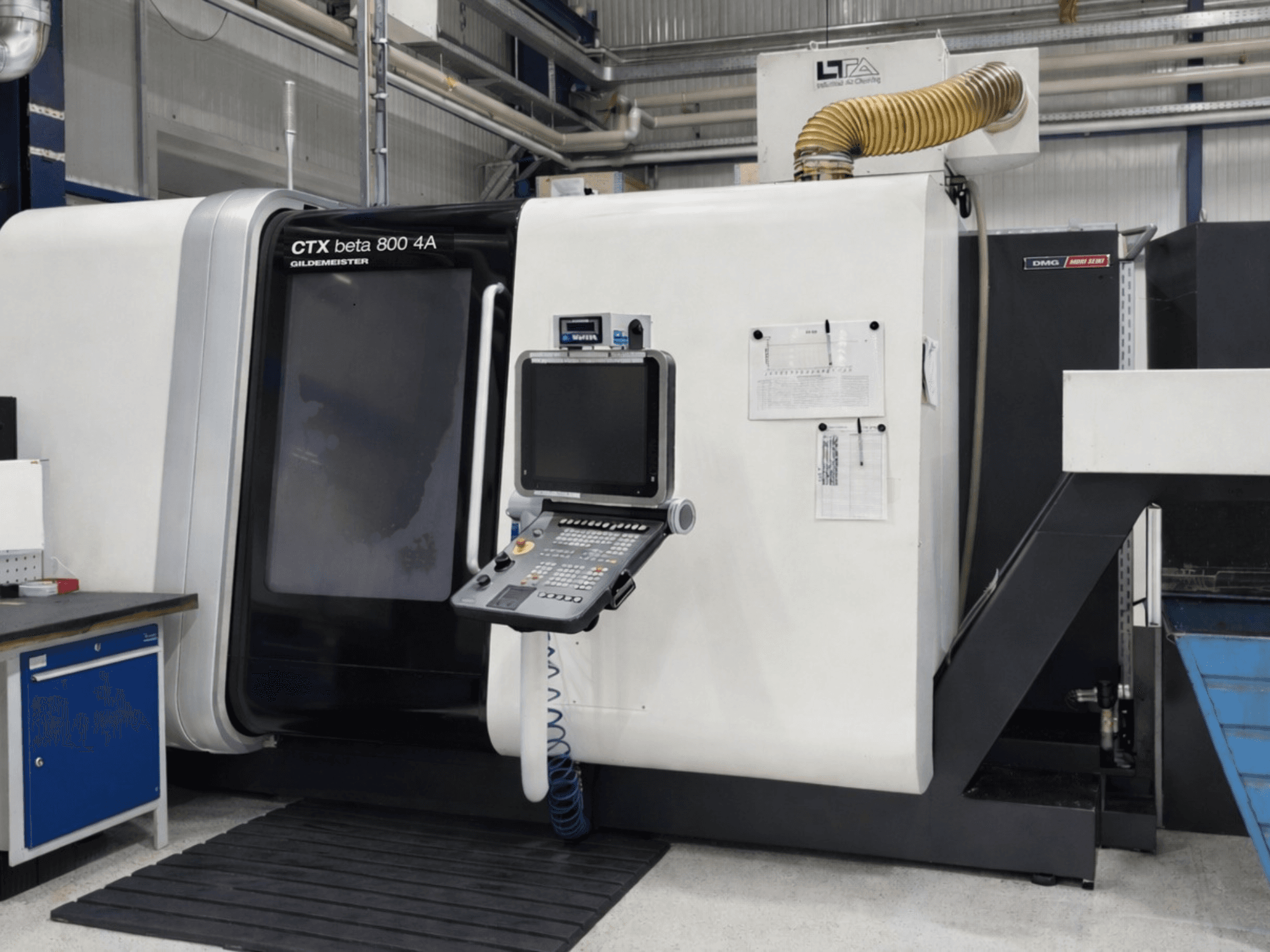

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Vadības sistēma: Siemens 840D Solutionline ar ERGOline Control un ShopTurn 3G

- Maksimālais virpošanas diametrs: 340 mm

- Maksimālais virpošanas garums: 735 mm

- Galvenais vārpstas (HS): integrēts vārpstas motors ISM 102, 40/48 kW (100/40 % ED), 0–4000 apgr./min., 570/680 Nm

- Pretvārpsta (GS): integrēts vārpstas motors ISM 76, 25/32 kW (100/40 % ED), 0–5000 apgr./min

- Velkmes caurules iekšējais diametrs: 104 mm

- Instrumentu revolveri: 2x 12-pozīciju Sauter zvaigžņveida revolveri (VDI 40 ar Trifix interfeisu, DIN 69880-40)

- Instrumentu piedziņa: 2x tiešā piedziņa, 40–10 000 apgr./min., 14,2 kW, 34 Nm

- Asu konfigurācija: 4 galvenās kustības asis (X1, Z1, X2, Z2), 2 C-as ar hidraulisko vārpstas bremzi (HS + GS), Y-ass 1. un 2. slīdnim (gājiens 40 mm), NC šķērsvirziena X3 ass pretvārpstas slīdnim (180 mm)

- Pretvārpstas slīdnis: ietver NC šķērsvirziena X3 (180 mm) ar lineāro skalu un integrētu aizmugurējo galvu

- Aizmugurējais vārpstas turētājs: automātiskais vārpstas gājiens 300 mm, aizmugurējā vārpstas turētāja spiediens 1,5–6,3 kN, rotējošais centrs MT5

- Mērīšanas sistēmas: Tiešās mērīšanas sistēmas (stikla skalu) X1, X2 un X3 asīs

- Dzesēšanas šķidruma sistēma: 980 litru tvertne ar lentu filtru, dzesētāju, spiediena iestatījumiem 8/20/80 bar un paplašinājumu 2. revolvergalvai

- Papildu aprīkojums: skaidu konveijers, automātisks elektriskais bīdāmais pārsegs, detaļas mērīšanas sistēma ražošanas procesa laikā (Renishaw), Brankamp CMS sadursmju uzraudzības sistēma, mehāniskais eļļas miglas separators (1 100 m³/h)
