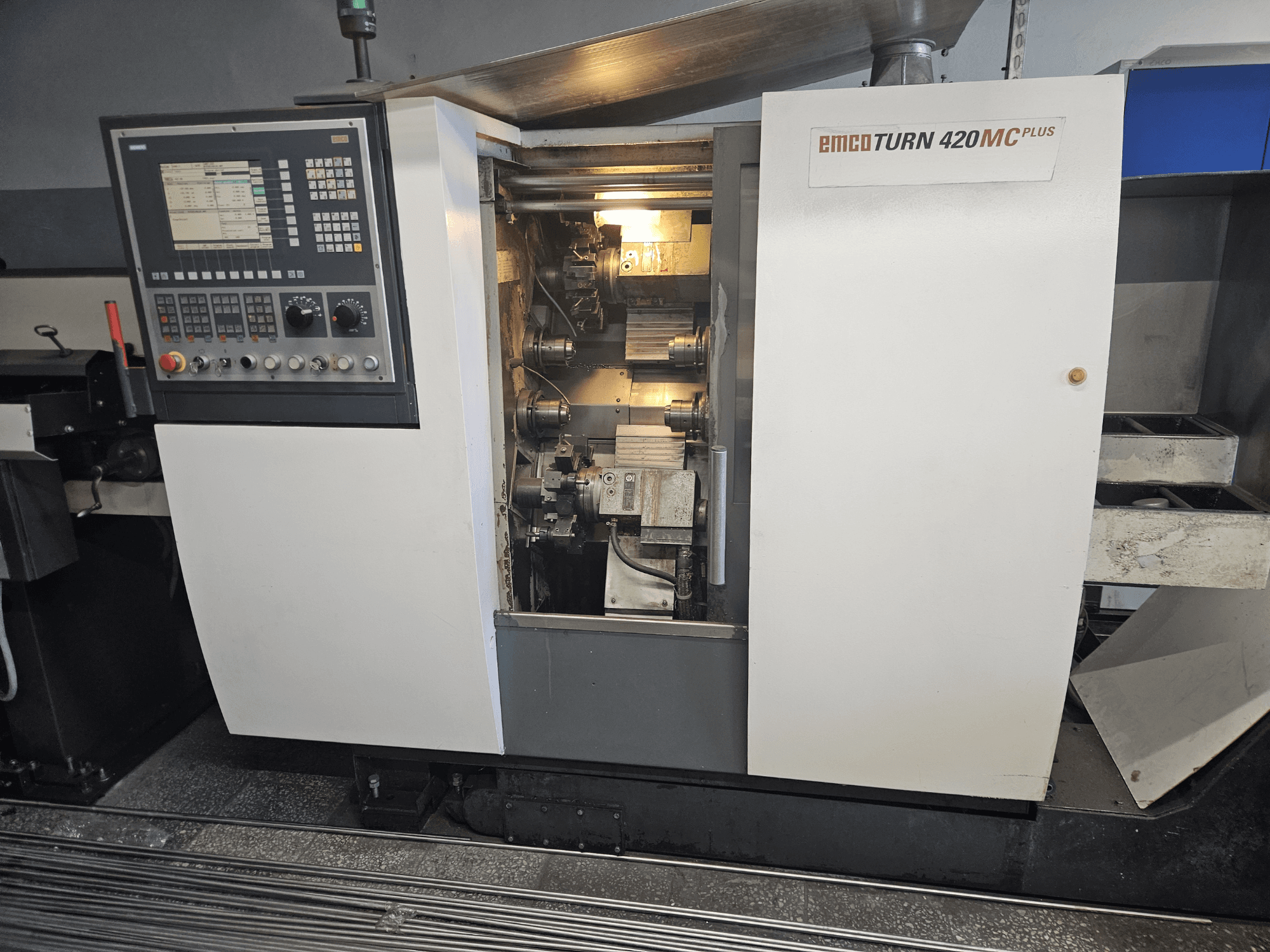

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

• Stāvoklis: Ļoti labs; savienots un gatavs testēšanai

• Tehniskās specifikācijas:

  • Šūpoles virs slaida: Šļūce: 160 mm.

  • Galvenā vārpsta līdz pretvārpstai: 408 mm

  • Maksimālais virpošanas diametrs: 100 mm

  • Maksimālais detaļas garums: 600 mm

  • Maksimālais stieņa sagataves diametrs: 26 mm

• Brauciens:

  • X/Z: 78 mm

• Galvenā vārpsta:

  • Maksimālais griezes moments: 1: 38 Nm

  • Vārpstas adapteris: 70 h5

  • Vārpstas gultnis (priekšējais ID): 60 mm

  • Vārpstas urbums: 38 mm

• Pretvārpsta:

  • Griešanās ātruma diapazons: 1: 0-5000 apgr./min.

  • Griezes moments: 38 Nm

  • Vārpstas adapteris: 70 h5

  • Vārpstas gultnis (ID): 60 mm

  • Skavas garums (Ø26 mm): aptuveni 100 mm

  • Gājiens (Z2): 233 mm

• C-axis:

  • Rezol: 0.001°

  • Ātrā pārvietošanās: 1: 1000 apgr.

  • Pozicionēšana: 3°

• Piedziņas jauda:

  • Jauda: 9 kW

• Instrumentu mainītājs:

  • Instrumentu maiņas stacijas: 1: 2 × 12

  • VDI vārpsta: VDI 16

  • Instrumentu izmērs (kvadrātveida): 16 × 16 mm

  • Urbšanas stieņa diametrs: 25 mm

  • Indeksēšanas laiks: 0,4 s

• Piedziņas instrumenti: 1,5 mm:

  • Ātruma diapazons: 1: 0-5000 apgr.

  • Maksimālais griezes moments: 0,5 mm: 3 Nm

  • Maksimālā jauda: 1,6 kW

  • Instrumentu skaits: 2 × 4

• Padeves piedziņas:

  • X/Z; X1/Z1: 12/20 m/min.

  • Padošanas spēks X: 3000 N

  • Z padeves spēks: 3000 N

  • Paātrinājuma laiks: 0,1 sek.

• Dzesēšanas šķidruma sistēma:

  • Tvertnes tilpums: 200 L

  • Sūkņa jauda: 0,57 kW

• Jaudas patēriņš: 57,57 kW (5,5 kW):

  • Pieslēgtā slodze: Pieslēgums: 15 kVA

  • Piegādes spiediens: 6 bāri

  • Piegādes ātrums: Spriegums: 300 l/h

• Izmēri:

  • Vidējais augstums (augšā/apakšā): 1179 / 1030 mm (augstums (augšējais): 1179 / 1030 mm)

  • Pēdas laukums (platums × dziļums): 2200 × 1386 mm

Papildu aprīkojums

• Komplektā iekļauts piederumu un instrumentu turētāju komplekts
