DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

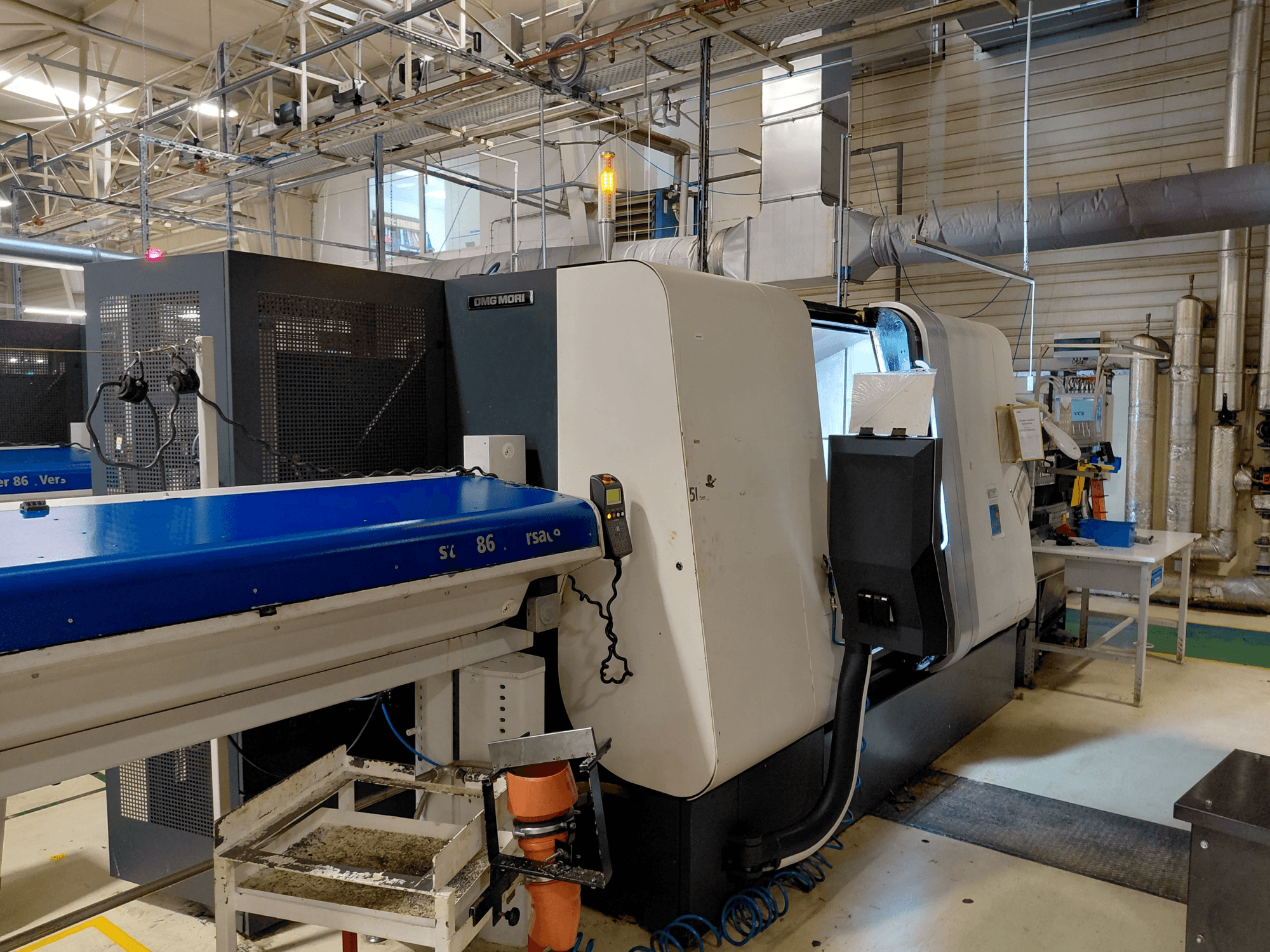

Šis 8 asu DMG MORI Sprint 65 lineārais tika ražots 2015. gadā. Tā maksimālais apstrādājamās detaļas diametrs ir 175 mm un maksimālais stieņa diametrs - 65 mm. Mašīna ir aprīkota ar diviem revolveriem, katrā no kuriem ir 12 piedziņas instrumentu pozīcijas, un maksimālais vārpstas griešanās ātrums ir 5000 apgr./min. Ja vēlaties iegūt augstas kvalitātes virpošanas iespējas, apsveriet DMG MORI Sprint 65 lineāro daudzvārpstu virpošanas mašīnu, kas ir mūsu pārdošanā. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: DMG MORI
- gads: 2015
- MODELIS: Sprint 65 linear
- ražošanas stundu skaits: 42222
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Čehija
- iekārtas veids: Daudzkāršu Virpošanas Iekārta
- vadības bloka zīmols: FANUC
Tehniskā informācija - DMG MORI Sprint 65 linear
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: 310
Izmēri
- Mašīnas augstums: 2300 mm
- Mašīnas garums: 4500 mm
- Mašīnas svars: 9500 kg
- Mašīnas platums: 1990 mm
Kustība
- Asu skaits: 8
- X ass pārvietošanās: 165 mm
- Y ass pārvietošanās: 80 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Jā
- Maks. stieņa diametrs: 65 mm
- Vārpstas ātrums: 5000 RPM
Papildus informācija
Vadības sistēma: CNC 310 ir
Kopējais stundu skaits: 61295 h
Darbības stundas: 42222 h
Galvenās vārpstas jauda 20/25 kW
Pretvārpstas jauda 17 kW
Maksimālais galvenā vārpstas apgriezienu skaits: 5000 apgr./min.
Maksimālais pretvārpstas apgriezienu skaits: 5000 apgr./min.
Maksimālais galvenā vārpstas stieņa diametrs: 65 mm
Maksimālais pretvārpstas stieņa diametrs: 45 mm
CNC VADĀMĀS ASIS
X1 gājiens 165 mm
Ātrais ātrums X1 30 m/min
Paātrinājums X1 5 m/s2
Z1 gājiens 678 mm
Ātrais ātrums Z1 30 m/min
Paātrinājums Z1 5 m/s2
Gājiens Y1 80 (+50/-30) mm
Ātrais ātrums Y1 30 m/min
Paātrinājums Y1 5 m/s2
Garums X2 165 mm
Ātrais ātrums X2 30 m/min
Paātrinājums X2 5 m/s2
Diapazons Z2 640 mm
Ātrais ātrums Z2 30 m/min
Paātrinājums Z2 5 m/s2
Vilces gājiens W2 690 mm
Ātrais ātrums W2 30 m/min
Paātrinājums W2 5 m/s2
Turreļu skaits 2
Rotējošo instrumentu skaits katrā stacijā 12 visas piedziņas pozīcijas
Instrumentu sistēma VDI 30
Maksimālais darbināmo instrumentu ātrums 4 000 apgr./min
Aptuvenais dzesēšanas šķidruma tvertnes tilpums 650 l
Dzesēšanas šķidruma sūkņa maksimālā jauda (katram revolverim) 20 l/min.
Sūkņa spiediens 7 bar
Barošanas avots 91 kVA
Mašīnas garumsx platumsx augstums 4.500x1.990x2.300 mm
Aptuvenais mašīnas svars 9 500 kg
IEMCA MASTER 865 MP 43 L bāra padevējs
Mašīnas bāzes konfigurācija:
- 1. un 2. slaida piedziņa (visas 12 pozīcijas)
- C ass galvenajai un pretvārpstai.
- Y ass 1. slaidam
- Atlikumu konveijera lentes tips
- Pretvērpstas aptveres tīrīšana ar dzesēšanas šķidrumu
- Apstrādājamo detaļu izkraušana, ieskaitot lentes
- Mehāniskā sagatavošana eļļas miglas filtram
- Stieņu iekrāvēja elektriskais un programmatūras interfeiss
- Galvenās un pretvārpstas leņķa sinhronizācija
- Automātiska mašīnas izslēgšana
- 2 papildu ieslēgšanas/izslēgšanas izejas (4 M-funkcijas)
- Stingra griešana
- Gabalu un laika skaitītājs
- Programmatūra daudzstūra virpošanai 1. un 2. slīdnei
- Nemainīgs griešanas ātrums
- Spirālveida interpolācija 1 slīdnei
- Vārpstas ātruma regulēšana
- Četrkārša brīdinājuma lampiņa
- Elektriskā skapja dzesēšanas ierīce
Pievienotās opcijas:
I-V50011 Uzgriežņu turētājs Tips "MPF 65/140" bez aksiālā
padeve galvenajai vārpstai maks. diametrs: 65 mm.
Spriegošanas elementi un cits aprīkojums:
I-V50025 Manuālais aptveres mainītājs
tips "SACO MPT65/140 un MPF65/140".
I-V50092 Diferenciālais spiediens pretvārpstai, iespēja iestatīt divus dažādus saspiešanas spiedienus.
I-V50083 1 mīksto spīļu komplekts skavotājiem.
tips "SMW 175-BBD"
I-V50080 "SMW 175-BBD" tipa skava.
Pretvārpstai, ieskaitot adapteri vārpstas pielāgošanai.
Vadības sistēmas opcijas
I-V12060 Instrumentu nodiluma kontroles sistēma
CNC FANUC monitors
I-V12070 Instrumentu atlases sistēma Sister Tool
CNC FANUC monitors
Hidrauliskās un filtrēšanas iekārtas
I-V40045 Spaiļu/kolīšu ārējā skalošana ar dzesēšanas šķidrumu
galvenajam vārpstam un pretvārpstam
Komplektācijā ir iekļautas dažādas jaunas rezerves daļas.
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
