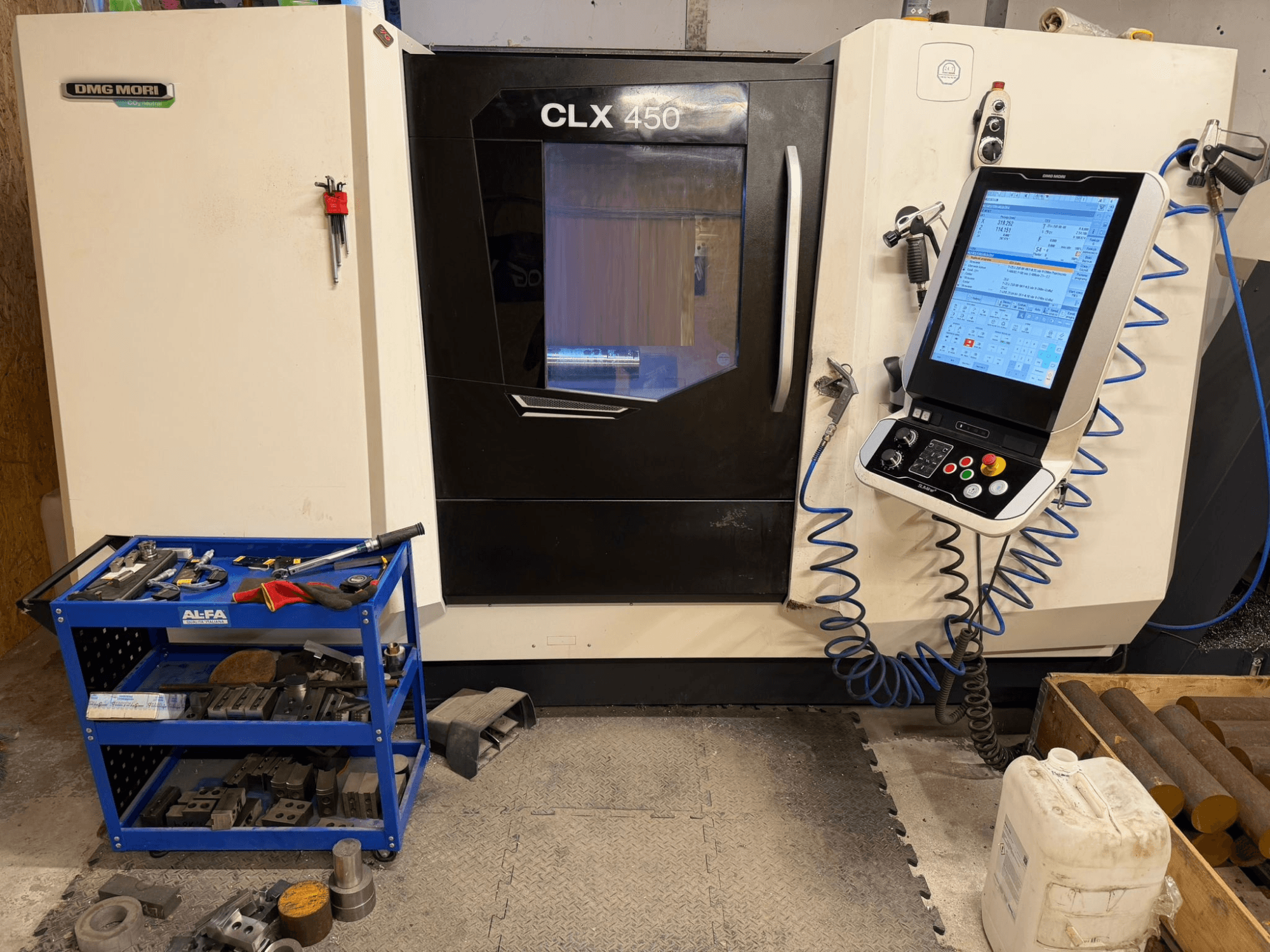

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versija: V3 (bez Y ass); konfigurēta virpošanai + frēzēšanai (C ass).

• Darba zona:

  • Kustība virs gultas: 650 mm

  • Šūpoles virs šķērsslīdņa: 1,5 mm: 465 mm

  • Maksimālais griešanās diametrs: 400 / 315 mm

  • Ātrā kustība X/Z: 30 / 30 m/min

• Asis: X, Z, C; C ass pozicionēšanas precizitāte: 20 loka sekunžu sekundes.

• Galvenā vārpsta:

  • Vārpstas priekšgals: 1: A2-8

  • Stieņa ietilpība: 80 mm

  • Priekšējā gultņa diametrs: 130 mm

  • Uzgriežņa diametra opcijas: 210 / 250 / 315 mm

  • Vārpstas jauda (40% / 100%): 25,5 / 17 kW

  • Maksimālais griezes moments (40% / 100%): 426 / 283 Nm

• Turrelis (VDI 40):

  • 12 stacijas (12 piedziņas)

  • Instrumentu stacijas diametrs: 40 mm

  • Dzenošā instrumenta jauda: 5,44 kW

  • Dzenošā instrumenta griezes moments: 20 Nm

  • Maksimālais darbināmā instrumenta griešanās ātrums: 4000 apgr./min

• Aizmugurējais darbarīks:

  • Brauciens: 500 mm

  • Centra interfeiss: MK5

  • Maksimālais spēks: 8 kN

• Vadotnes / lodskrūves: X/Z 40 × 10 mm

• Precizitāte: Pozicionēšanas precizitāte X/Z: 5 / 10 µm

• Ietilpība / Darbagalds:

  • Maks. stieņa ietilpība: 80 mm

  • Hidrauliskais skavotājs: Ø 254 mm (uzstādīts)

  • Skava: 82 mm

• Dzesēšanas šķidruma un skaidu apstrāde: Dzesēšanas šķidruma pistole 5 bar; skaidu tvertne

• Vadība: Siemens SLIMline multi-touch (19")

• Izmēri un svars:

  • Svars bez skaidu konveijera: aptuveni 4950 - 5050 kg.

  • Svars ar skaidu konveijeru: aptuveni 5500 kg.

• Piezīmes: Pilnas 12 darbināmo instrumentu stacijas.

Papildu aprīkojums

• Skaldņu konveijers (izkraušana labajā pusē)

• Hidrauliskā pakaļgala (M-funkcijas vadība)

• Tiešā mērīšanas sistēma (X ass)

• Ārējais elektroniskais rokas ritenis

• DMG MORI IoTkonektors

• Marposs instrumentu zonde

• Signālu tornis (4 krāsas)

• Statisko instrumentu turētāju komplekts VDI 40

• Piedziņas instrumentu komplekts WTO (QuickFlex, ER32)
