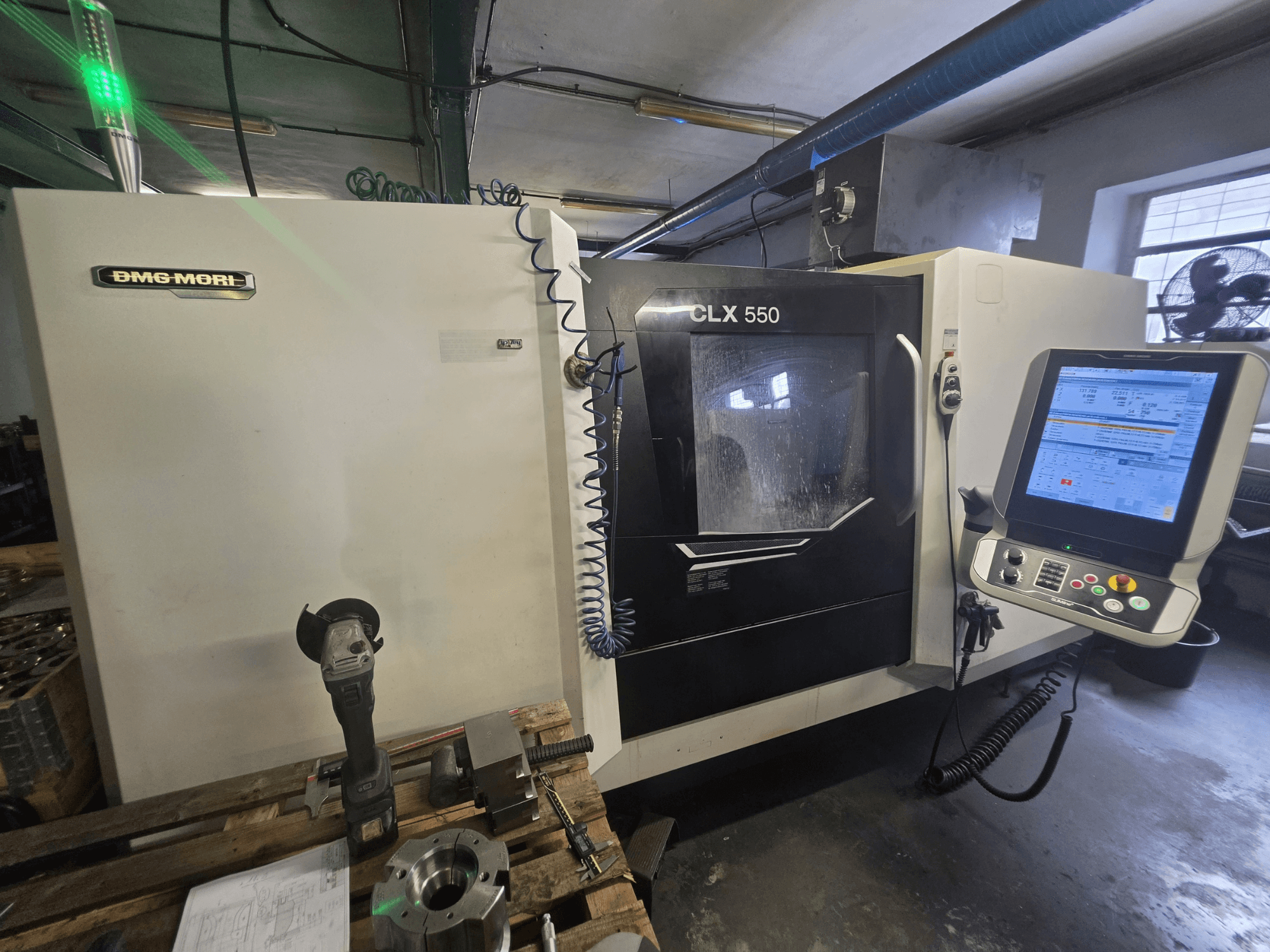

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Vadības panelis: DMG MORI SLIMline Multi-Touch, 19 collu skārienjūtīgais ekrāns

• Asis: 3 (X, Z, C); bez Y-ass; bez pretvārpstas

• Vārpstas darba stundas: apm. 3613 h

Darba jauda un asis

• Maksimālais virpošanas diametrs: 480 mm

• Maksimālais virpošanas garums: 1240 mm

• Pagrieziena diametrs virs gultnes: 700 mm

• Pagrieziena diametrs pāri šķērsvirziena galdam: 500 mm

• Ātrgaitas pārvietošanās X/Z: 30 m/min

• C-ass: galvenais vārpstas C

Galvenais vārpsts un patronas turētājs

• Vārpstas gals: A2-8

• Stieņa diametrs: 102 mm (uzlabots galvenais vārpsts)

• Vārpstas jauda: 33 kW pie 40 % DC / 22 kW nepārtraukta

• Vārpstas griezes moments: 630 Nm pie 40 % DC / 420 Nm nepārtraukts

• Patronas: SMW BH-D 320 / A2-8, D103 mm (kā norādīts)

• Funkcija: diferenciālais spiediens

Revolveris un piedziņas instrumenti

• Revolveris: 12 pozīciju VDI40 ar 6 papildu BT stacijām

• Piedziņas instrumenti: līdz 4 000 apgr./min

• Piedziņas instrumentu jauda/griezes moments: 5,44 kW pie 40 % DC; 20 Nm pie 40 % DC

Aizmugurējais vārpstas turētājs

• Pārvietojums: 1 200 mm

• Centrēšanas konuss: MT5

• Maksimālā vilce: 12 kN

Aprīkojums un papildaprīkojums (mašīna)

• Uzstādīšanas komplekts

• Tropu klimata pakete

• 12 bar dzesēšanas šķidruma padeve

• Manuālais darba zonas mazgāšanas pistoles

• Programmatūras opcija mainīgam vārpstas ātrumam

• DMG MORI IoT savienotājs

• Digitālās ražošanas pakete

Konstrukcija

• Slīpa čuguna gultne

• Lineārās vadules, 45 mm platums

Papildu aprīkojums

• Mehāniska eļļas miglas nosūcējs, 1 100 m³/h

• Instrumenti:

  • 12 instrumentu turētāju komplekts

  • 6 urbšanas instrumentu turētāju komplekts

  • ALGra piedziņas instrumentu turētāju komplekts
