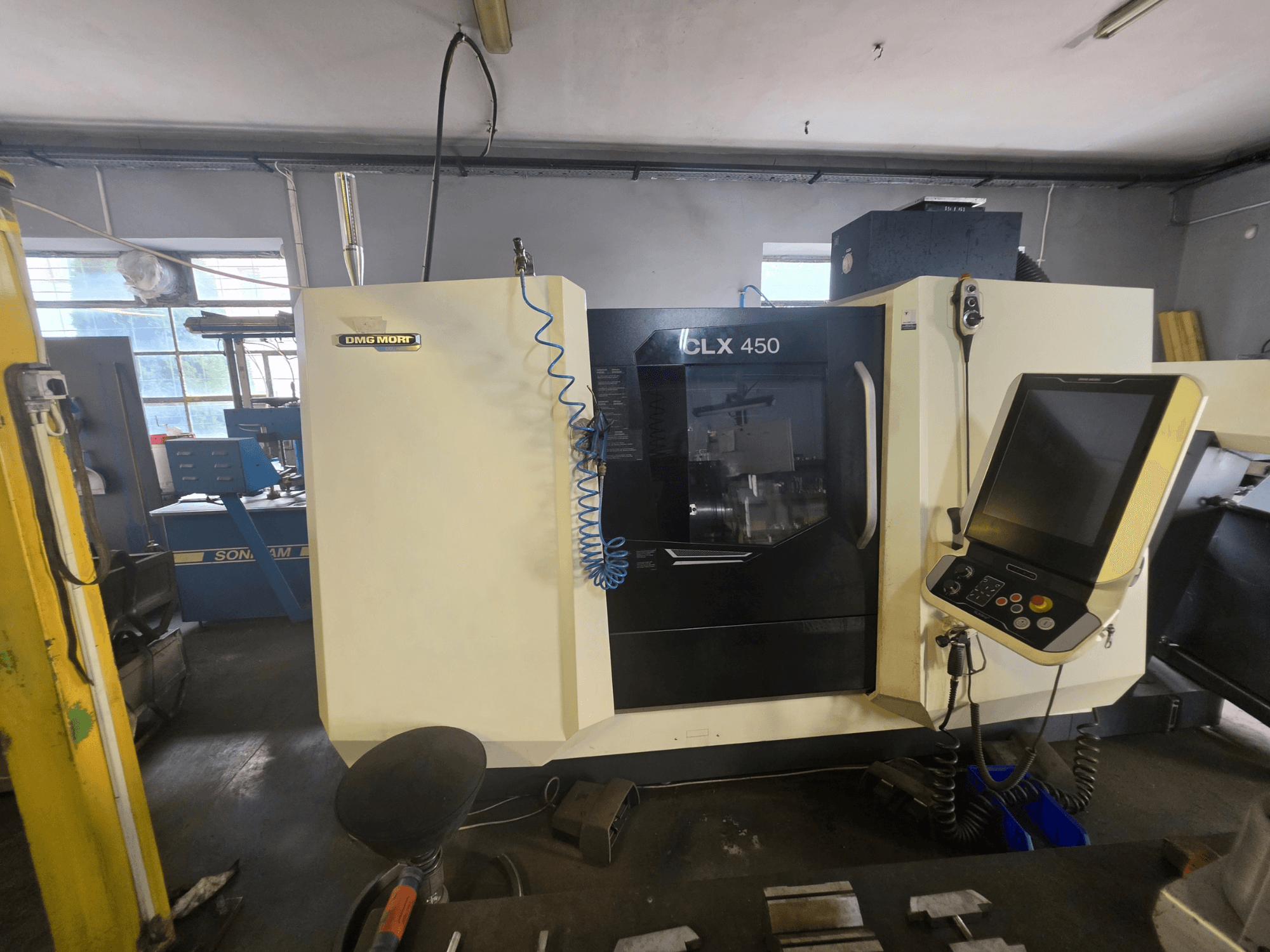

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Vadības sistēma: Siemens 840D ar ShopTurn

• HMI: DMG MORI SLIMline Multi-Touch, 19 collu skārienjūtīgais ekrāns

• Vārpstas darbības stundas: apm. 2 928 h

Darba jauda un ass

• Asis: X, Y, Z; C-ass uz galvenā un pretvārpsta

• Maksimālais virpošanas diametrs: 400 mm

• Pagrieziena diametrs virs gultnes: 700 mm

• Pagrieziena diametrs pāri šķērsvirziena slīdnim: 370 mm

• Ātrgaitas pārvietošanās: X/Z 30 m/min; Y 22,5 m/min

Galvenais vārpsts

• Vārpstas gals: A2-8

• Stieņa diametrs: 80 mm

• Jauda: 25,5 kW (40 % ED) / 17 kW (S1)

• Griezes moments: 426 Nm (40 % ED) / 283 Nm (S1)

• Diferenciālā spiediena funkcija

Pretvārpsta

• Maksimālais apgriezienu skaits: 5 000 apgr./min

• Vārpstas gals: A2-6

• Jauda: 14 kW (40 % ED) / 13 kW (S1)

• Griezes moments: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Diferenciālā spiediena funkcija

• Iekšējā patronas skalošana

• Papildu aizmugurējā vārpstas funkcija

Instrumentu revolveris un piedziņas instrumenti

• 12 pozīciju VDI 40 revolveris ar 6 papildu BT stacijām

• Piedziņotie instrumenti: līdz 4 000 apgr./min.

• Piedziņoto instrumentu jauda/griezes moments: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Aprīkojums/papildaprīkojums (integrēts mašīnā)

• Uzstādīšanas komplekts: 12 bar dzesēšanas šķidruma padeves sistēma; 5 bar dzesēšanas šķidruma mazgāšanas pistole

• Drošas nostiprināšanas komplekts

• Savienojamība: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens programmatūras opcijas: Multi Threading 2.0; maināms vārpstas ātrums; Y ass atdalīšanas cikls; rievu izgriešanas cikls

Elektriskie dati

• Piegādes spriegums: 400 V ±10 %, 50 Hz

• Fāzes: L1, L2, L3, N, PE

• Pieslēgtā slodze: 39 kVA

• Maksimālā nominālā strāva: 56 A
