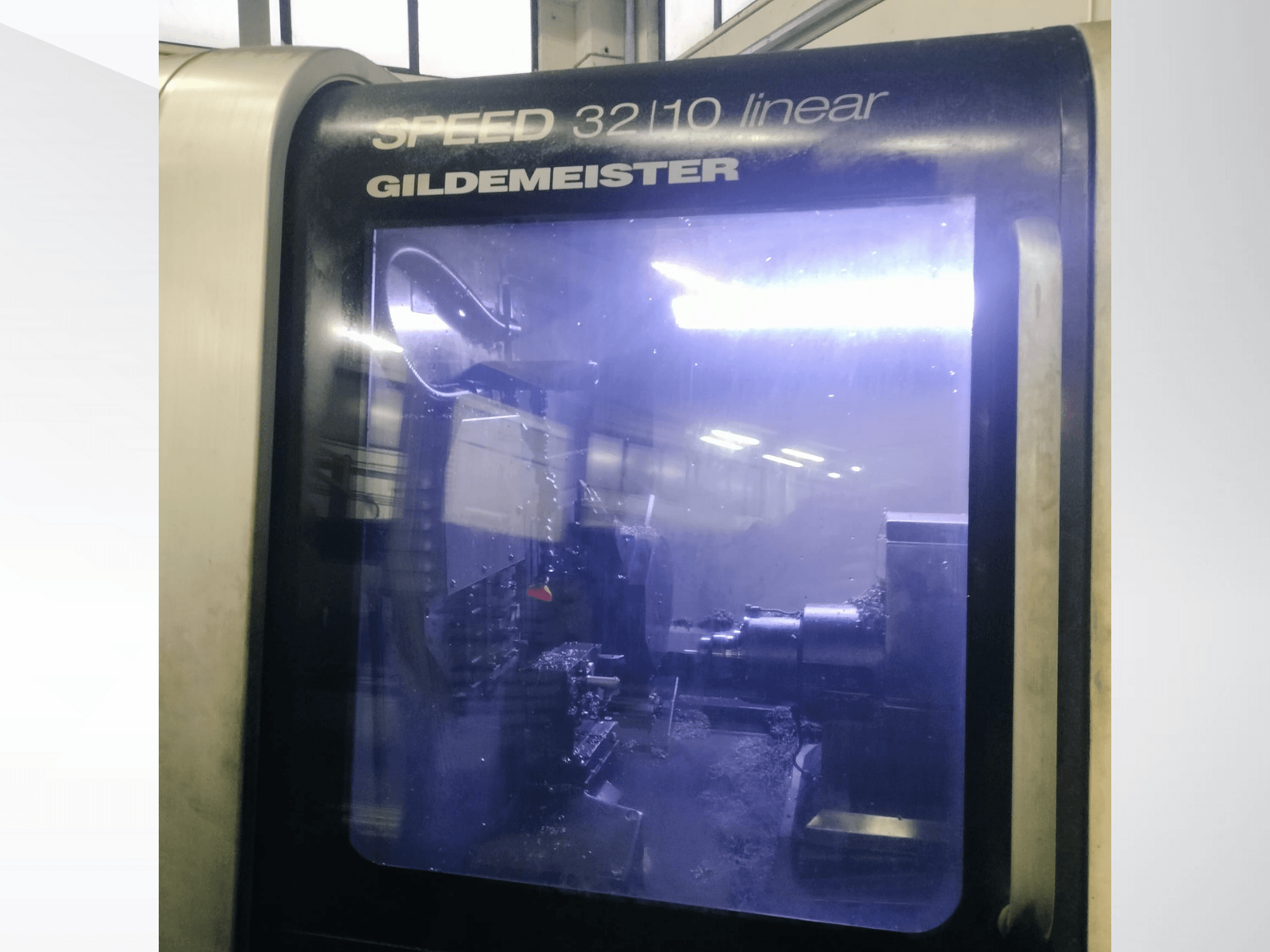

DMG - GILDEMEISTER SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Paneļa tips: SlimLine

Ekrāns: Krāsains ekrāns: 15" TFT krāsu

Vadāmie vārpsti (ieskaitot C asis): 2

Vadāmās asis: 8

Kanāli: 3

Stieņu ietilpība: 33 mm (maksimāli 36 mm)

Velkamās caurules iekšējais diametrs: 46 mm

Maksimālais ātrums: 8000 apgr./min

Nominālais griezes moments (S1): 24 Nm

Nominālā jauda (S1): 5,5 kW

Velkošās caurules iekšējais diametrs: 38 mm

Maksimālais apgriezienu skaits: 8000 apgr.

Nominālais griezes moments (S1): 9,4 Nm

Nominālā jauda (S1): 3,7 kW

Ass X1

• Ritiens: 50 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 10 m/s²

• Nominālā vilce (S1): 1200 N

Ass Y1

• Brauciens: 350 mm

• Maksimālais ātrums: 30 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 5000 N

Ass Z1

• Brauciens: 320 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 2500 N

Ass X2

• Brauciens: 310 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 2500 N

Ass Z2

• Brauciens: 320 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 2500 N

X3 ass

• Virziens: 80 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 1200 N

Ass Y3

• Gājiens: 60 mm (±30 mm)

• Maksimālais ātrums: 18 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 5000 N

Ass Z3

• Brauciens: 150 mm

• Maksimālais ātrums: 40 m/min

• Maksimālais paātrinājums: 5 m/s²

• Nominālā vilce (S1): 2500 N

Tornis

• Kopējais staciju skaits: 16

• Fiksētie ārējie instrumenti: 8

• Instrumentu kāta izmērs: 16×16 mm

• Piedziņas instrumentu stacijas: 16

• Uzgriežņu tips: ESX/ER 20

• Maksimālais piedziņas ātrums: 5000 apgr./min

• Nominālais griezes moments (S1): 4,8 Nm

• Nominālā jauda (S1): 1,5 kW

Instrumenti

Instrumentu turētājs Slīdnis 1

• Kopējais staciju skaits: 10

• Fiksētie ārējie instrumenti: 6

• Instrumentu kāta izmērs: 16×16 mm

• Piedziņas instrumenti: 4

• Uzgriežņu tips: ESX/ER 20

• Maksimālais piedziņas ātrums (GEO 7-9): 5000 apgr./min.

• Nominālais griezes moments (S1): 2,19 Nm

• Nominālā jauda (S1): 0,55 kW

• Sekundārais piedziņas ātrums (GEO 8-10): 3333 apgr./min

• Nominālais griezes moments (S1): 3,28 Nm

• Nominālā jauda (S1): 0,55 kW

Aizmugurējais darba slīdnis

• Kopējais staciju skaits: 4 + 2

• Iekšējie stacionārie darbarīki: 3

• Instrumentu turētāja diametrs: 25 mm

• Ārējie fiksētie instrumenti: 25 mm: 1

• Piedziņas stacijas: 2

• Uzgultņu tips: 1: ESX/ER 16

• Maksimālais piedziņas ātrums: 6000 apgr./min

• Nominālais griezes moments (S1): 1,75 Nm

• Nominālā jauda (S1): 0,55 kW

Mediji

Eļļošanas sistēma

• Tvertnes tilpums: 2,9 l

• Darba spiediens: 30 bāri

• Apstādināšanas laiks: 7 minūtes

• Darba cikla ilgums: 7 minūtes: 30 sekundes

• Smērvielas tips: Castrol Magna BD 68

Pneimatiskā sistēma

• Minimālais darba spiediens: 5 bāri

• Maksimālais darba spiediens: 6 bāri

• Patēriņš: 60 NL/min
