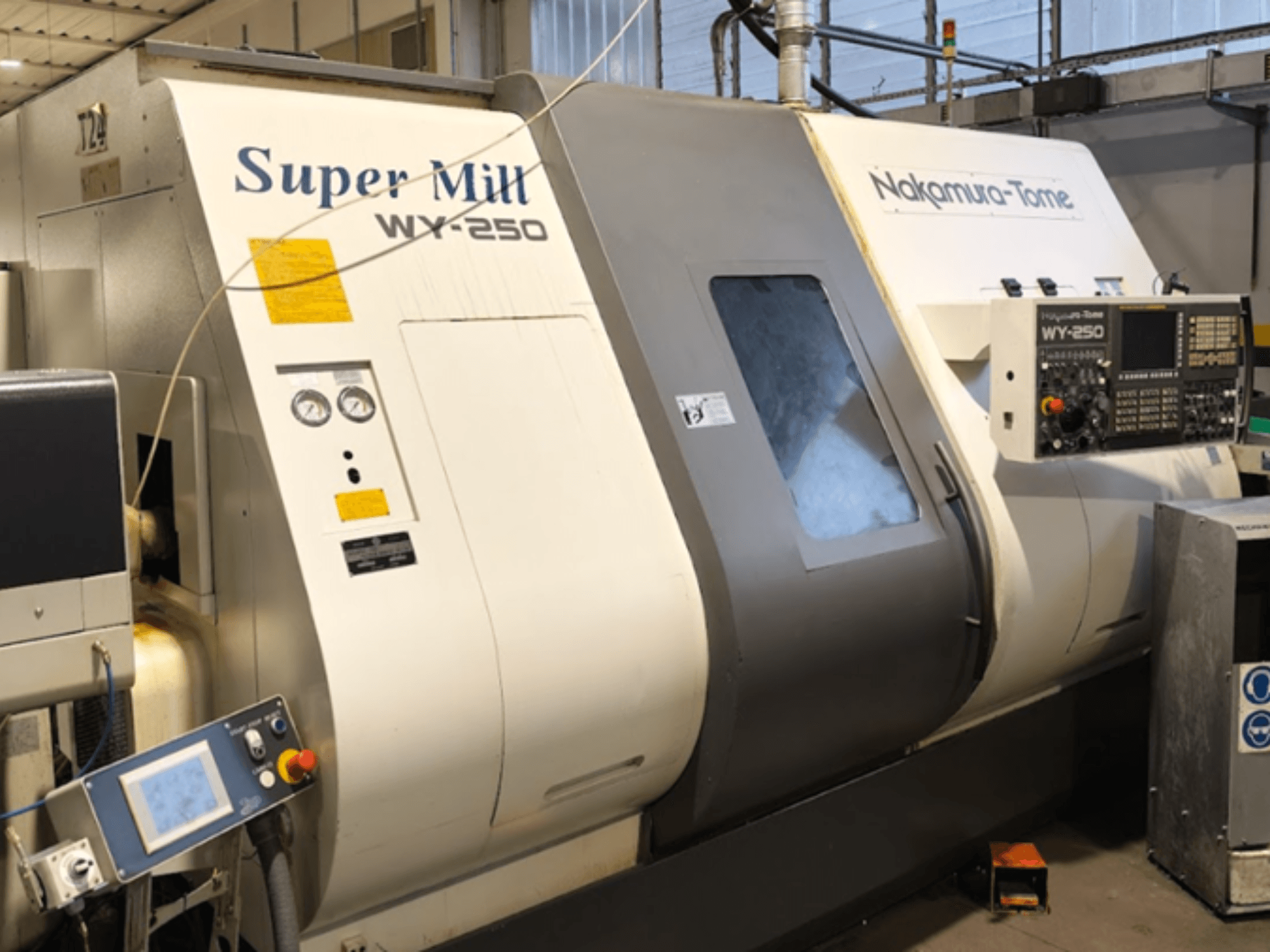

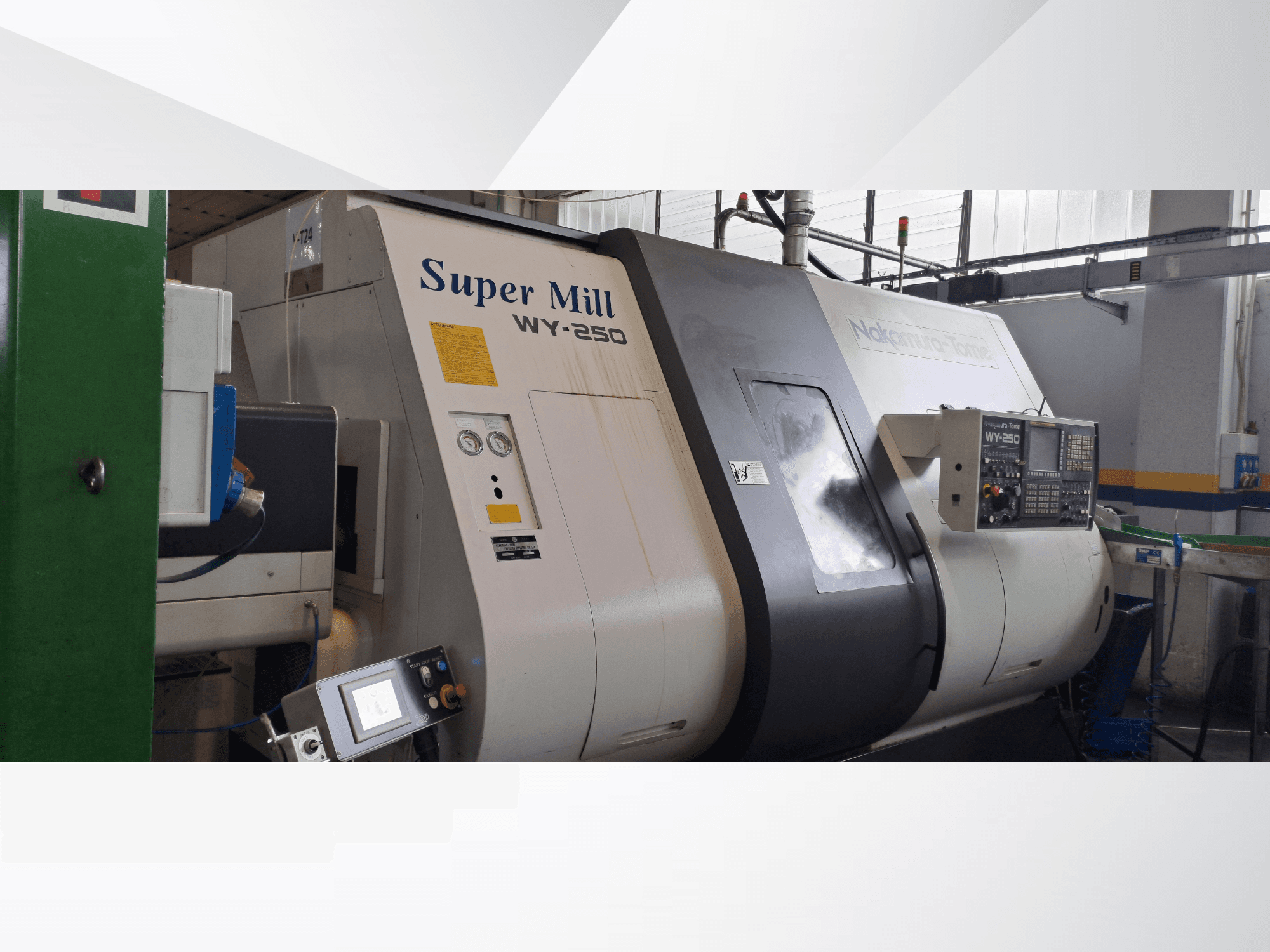

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Ceļojumi:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Iekļautie instrumenti:

  • Komplektācijā: 4x ārējo instrumentu turētāji

  • 4x instrumentu turētāji vienlaicīgai 2 pretējo instrumentu montāžai

  • 6x urbjmašīnu turētāji

• Piedziņas instrumentu turētāji (HEIMATEC):

  • 4x radiālie

  • 4x aksiālais

• Uzgriežņu turētāji (Bellegrandi):

  • Galvenā vārpsta: MSCNT70-A6" BA un BD aptverēm ar izmēru 70, komplektā ar attiecīgajiem kausiem.

  • Pretvārpsta: MSCTNR70-A5", BA kalibratoriem, izmērs 70, komplektā ar atsperu izmešanas mehānismu.

Papildu aprīkojums

• IEMCA Master 880/33/P stieņu padevējs (2003), S/N: 0200347S03.

  • Pielietojums: Automātiskais stieņu padevējs CNC virpām

  • Jauda:

    • Maksimālais stieņa garums: 3300 mm (jāapstiprina)

    • Maksimālais stieņa diametrs: līdz Ø80 mm (atsauce uz modeļu grupu)

    • Vadības kanāli: Ø65 mm iekļauti komplektā; Ø70 mm pašlaik ir uzstādīti un var tikt piegādāti kopā ar mašīnu.

  • Funkcijas: Automātiska iekraušana/ padeve, sinhronizācija ar virpošanas ciklu, savietojamība ar vārpstas uzlikām/vadošo kanālu sistēmām, izturīgs rāmis.

  • Piezīme: Pārdod kopā ar Nakamura Tome WY-250; daži piederumi/vadības kanāli var piederēt virpas komplektācijai.

• Rokas spīļu komplekts ("Manine") detaļu izkraušanas ierīcei (pati detaļu izkraušanas ierīce nav norādīta)

Mašīnas stāvoklis / tehniskais stāvoklis - Svarīgi

Pašlaik mašīna tiek pārdota pašreizējā tehniskajā stāvoklī, un pārdevējs pirms pārdošanas NEveic remontdarbus.

Galvenās zināmās problēmas / tehniskā stāvokļa punkti:

• Apakšējā reversa darbināmā instrumenta piedziņas funkcija nedarbojas pareizi.

• Konstatētas problēmas ar gaisa/eļļas eļļošanas sistēmu.

• rūsas klātbūtne apakšējā revolvera pārnesumkārbas iekšpusē.

• Atklāts, ka augšējā reversa pārnesumkārba ir piepildīta ar NBU15 smērvielu, lai gan sistēmai būtu jādarbojas ar gaisa/eļļas eļļošanas sistēmu.

• Nepieciešama Z1 ass lineāro vadotņu/slīdņu nomaiņa.

• jānomaina Z2 ass lineārās vadotnes/slīdnes.

• Mašīnas pārbaudes laikā konstatētas ģeometrijas novirzes

• Dažādas izmērītās vārpstas/bremžu/hidrauliskā cilindra novirzes.

• Vairāki gultņi, lodīšu skrūves, blīves, vadotņu rullīši, siksnas, eļļošanas komponenti un tīrītāji jānomaina saskaņā ar pievienoto rezerves daļu sarakstu.

Pārbaudes svarīgākie punkti:

• Tika izmērīta un dokumentēta mašīnas ģeometrija un vārpstas paralēlisms.

• Tika konstatētas gan vārpstu, gan hidraulisko skavu sistēmu novirzes vērtības.

• jāveic vairāku asu eļļošanas un aizsardzības komponentu apkope/apmaiņa.

• Pieejams detalizēts rezerves daļu saraksts

Pievienotā dokumentācija:

• Tehniskās pārbaudes ziņojums

• Ģeometrijas pārbaudes ziņojums

• Rezerves daļu/aizstāšanas saraksts

• Bojāto/ nolietoto sastāvdaļu fotoattēli

Mašīna joprojām ir labi aprīkota Nakamura Tome WY-250 Super Mill platforma, taču potenciālajiem pircējiem, novērtējot mašīnu, jāņem vērā nepieciešamie remonta un apkopes darbi. Tehniskās pārbaudes un rezerves daļu dokumentācija pieejama pēc pieprasījuma.
