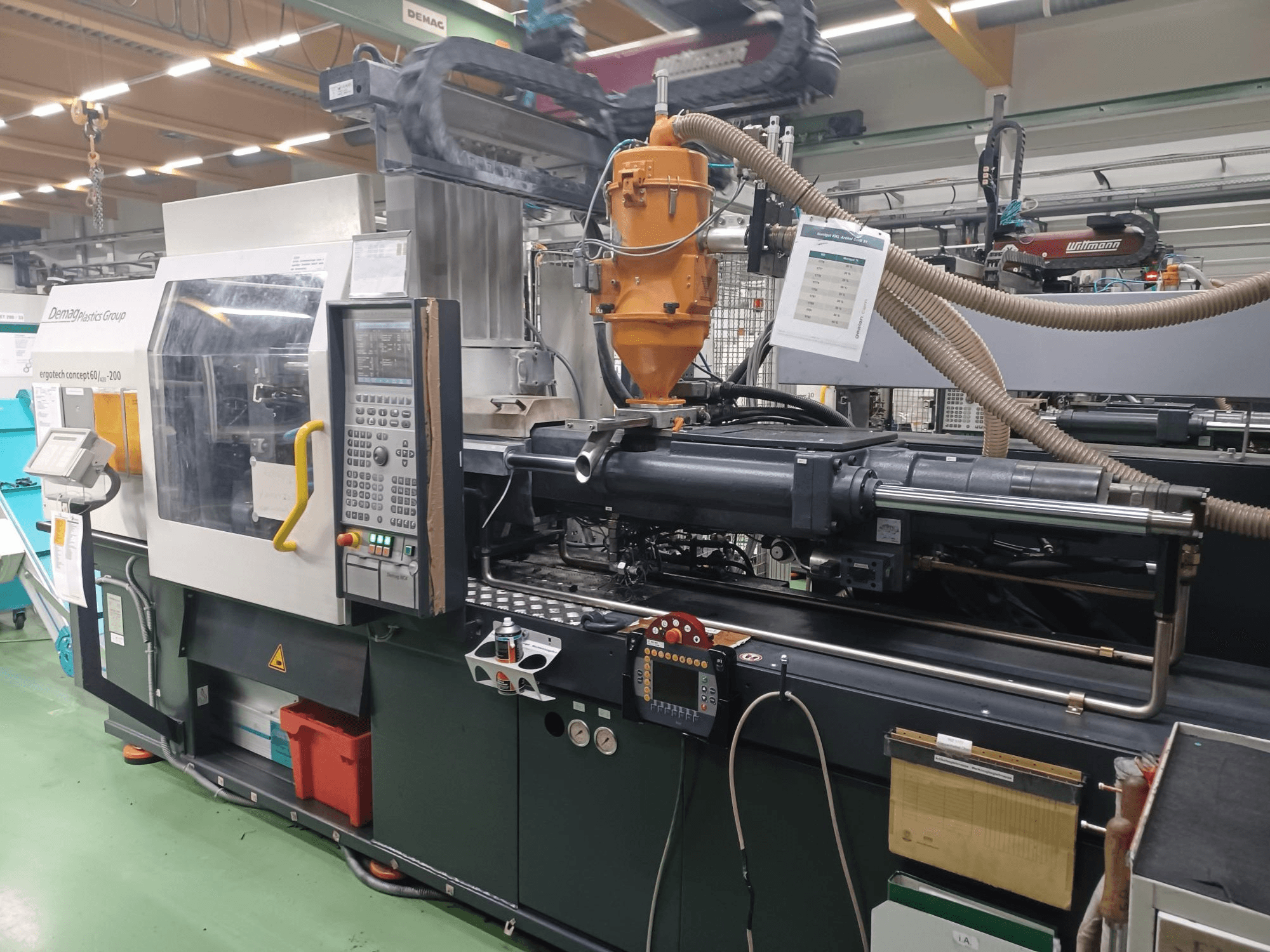

DEMAG - ET60-200 conceptDE-INJ-DEM-2003-00004

• Stiprinājuma bloks:

  • Attālums starp stieņiem (H x V): 420 x 420 mm

  • Plates izmēri (H x V): 530 x 540 mm

  • Minimālais formas uzstādīšanas augstums: 210 mm

  • Atvēršanas gājiens: 400 mm

  • Maksimālais veidnes svars: 580 kg (kustīgā puse 380 kg / nekustīgā puse 200 kg)

• Ežektors:

  • Ežektors: gājiens: 1: Elektors: 125 mm

  • Spēks: Izturība: 41 kN

  • Atvilkšanas spēks: 15 kN

  • Pneimatiskais ežektors: Jā:

• Pamatnes vilkšanas kontrole: Jā (2 vienības, izmetēja pusē/AS)

• 1. iesmidzināšanas bloks:

  • Vienības izmērs: 200

  • Skrūves diametrs: 30 mm

  • Iesmidzināšanas spiediens: 1900 bar

  • Darbības tilpums: 106 ccm

  • Izsmidzinātā materiāla svars (PS): 1,5 kg: 94 g

  • Skrūves L/D: 20

  • Sprauslas rādiuss: 15 mm

  • Bruņots/nodilumizturīgs iesmidzināšanas bloks: Jā

• Procesa kontrole: SPC (Jā)

• Piezīme: Maksimālais brīdinājums par celtņa slodzi: 2 metriskās tonnas.

Papildu aprīkojums

• Robots/noņemšanas ierīce: W621-1381

  • Brauciena ceļi: Y 1200 mm, X 550 mm, Z 1500 mm.

• Karstā celiņa kontrolieris: 7 zonu integrēta vadība

• Veidņu sensori: Kistler (p=1/t=0)
